7.8. Контрольные приборы




Все контрольные приборы автомобиля объединены в комбинацию приборов. На автомобилях УАЗ-3160, -31601 и -31605, -31604 применяются комбинации приборов 152.3801, 157.3801, 158.3801 соответственно.
Комбинация приборов включает в себя спидометр, тахометр, указатель давления масла, указатель температуры охлаждающей жидкости, указатель уровня топлива с контрольной лампой резерва, указатель напряжения и 7 контрольных ламп.
Электрические соединения комбинации приборов выполнены печатным монтажом на плате, закрепленной на задней стороне комбинации.

Схема электрическая принципиальная комбинации приборов

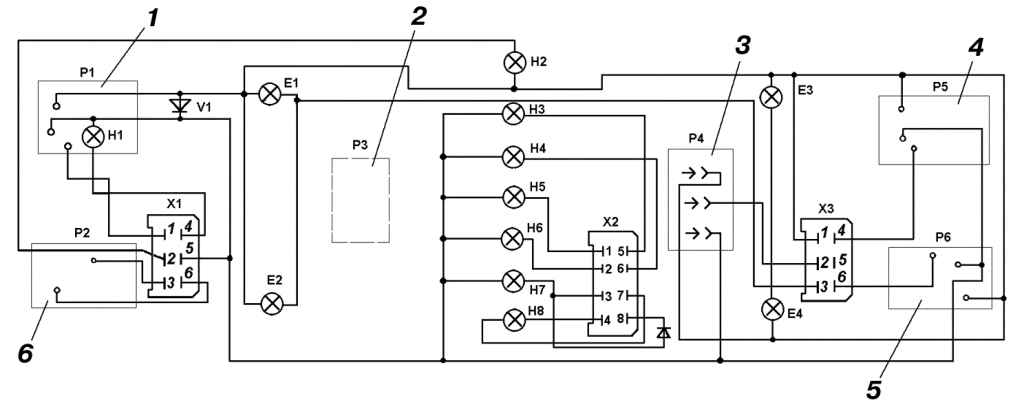

Рис. 299. Схема электрическая принципиальная комбинации приборов: 1 – указатель уровня топлива; 2 – спидометр; 3 – тахометр; 4 – указатель давления масла; 5 – указатель температуры охлаждающей жидкости; 6 – указатель напряжения; Е1–Е4 – лампы подсветки; Н1 – контрольная лампа резервного остатка топлива; Н2 – контрольная лампа включения дальнего света фар; Н3 – контрольная лампа включения сигналов поворота; Н4 – контрольная лампа разрядки аккумуляторной батареи; Н5 – контрольная лампа аварийного падения давления масла (УАЗ-3160, -31601 и -31605), контрольная лампа наличия воды в топливе (УАЗ-31604); Н6 – контрольная лампа аварийной температуры; Н7 – контрольная лампа включения стояночной тормозной системы и неисправности тормозной системы; Н8 – контрольная лампа неисправности микропроцессорной системы управления двигателем (УАЗ-3160 и УАЗ-31605), контрольная лампа управления устройством для пуска холодного двигателя (УАЗ-31601), контрольная лампа включения предпускового подогрева двигателя (УАЗ-31604).
Примечание. Контрольная лампа аварийного падения давления масла (УАЗ-31604) находится в шкале указателя давления масла.

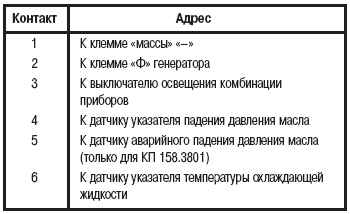

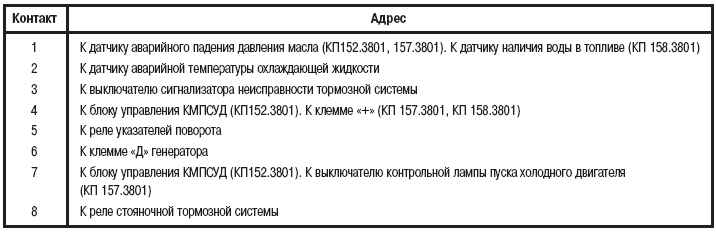

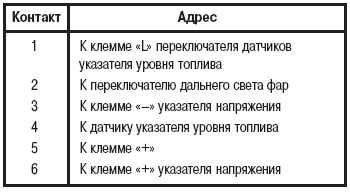

Схема соединений комбинации приборов дана на рис. 299, адреса контактов разъемов Х1–Х3 в табл. 28, 29, 30.
