8.12. Зеркала,противосолнечные козырьки, поручни, молдинги, крыши, крыши люков наливных горловин

Снятие зеркала проводите в следующем порядке:

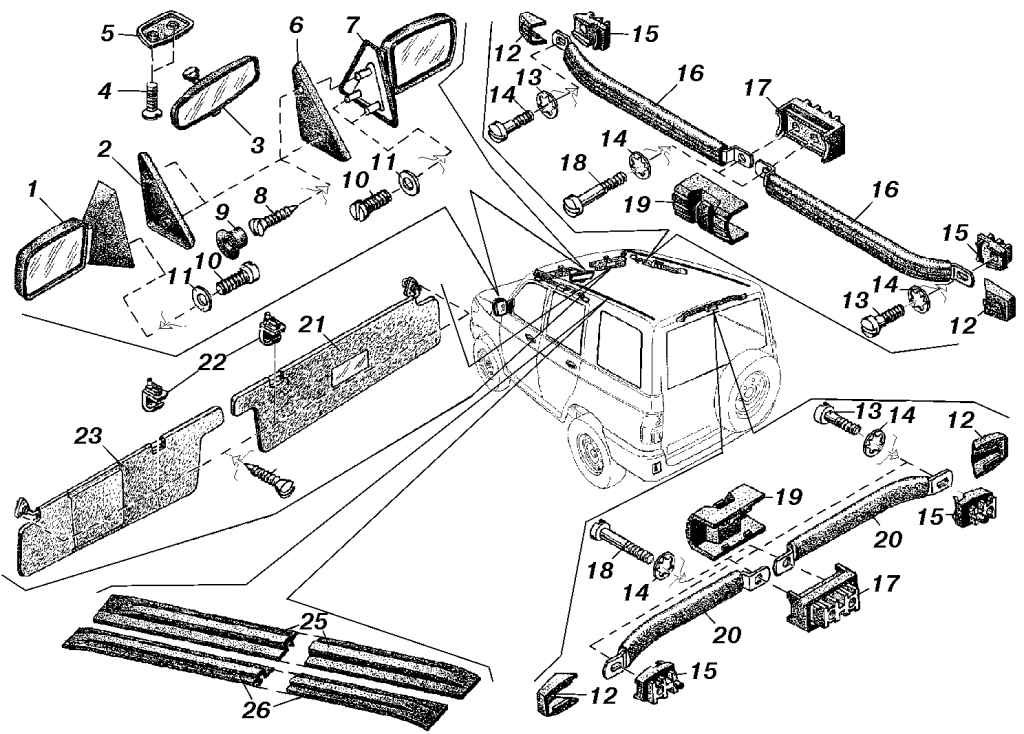

Рис. 324. Принадлежности кузова: 1 – зеркало заднего вида левое; 2 – облицовка передней двери левая; 3 – зеркало заднего вида внутреннее; 4, 8, 10, 13, 18, 24 – винты; 5 – накладка; 6 – облицовка передней двери правая; 7 – зеркало заднего вида правое; 9 – заглушка; 11 – шайбы; 12 – облицовки пластины поручня; 14 – зубчатые шайбы; 15 – пластины крепления поручня; 16 – поручни передние; 17 – кронштейны поручня; 19 – крючки для одежды; 20 – поручни задние; 21 – козырек противосолнечный правый; 22 – держатели противосолнечного козырька; 23 – козырек противосолнечный левый; 25 – молдинг крыши правый; 26 – молдинг крыши левый

1. Выньте две резиновые заглушки 9 (рис. 324) из внутренней облицовки 2 или 6 передней двери.

2. Отверните два винта и снимите облицовку 2.

3. Поддерживая рукой зеркало через опущенное стекло двери, отверните три винта 10 с шайбами 11 и снимите зеркало.

Установку зеркала проводите в обратном порядке.

Внутрисалонное зеркало заднего вида приклеено на ветровое стекло.

Для установки нового внутрисалонного зеркала необходимо:

1. Определить визуально целость защитной пленки, закрывающей клеящий слой на торце опоры зеркала.

2. Обезжирить место приклеивания бязью, смоченной этиловым ректификованным спиртом по ГОСТ 18300-87.

3. Выдержать обезжиренную поверхность в течение 2 мин для полного испарения спирта с поверхности стекла.

4. Удалить защитную пленку с клеящего слоя.

5. Совместить приклеиваемую поверхность зеркала с местом приклеивания на просвет.

6. Прижать опору зеркала с усилием 8–10 кг и удерживать ее в прижатом состоянии 10 с.

Примечание Не регулируйте зеркало в течение 30 мин после приклеивания.

Снятие противосолнечных козырьков проводите в следующем порядке:

1. Отверните три винта 24 (см. рис. 324) и снимите козырек 21 или 23, предварительно освободив козырек от зацепления с держателем 22.

2. При необходимости снятия держателя отверните винт крепления держателя.

Установку проводите в обратном порядке.

Снятие крышки люка наливной горловины проводите в следующем порядке:

1. Отверните два болта крепления крышки при открытом ее положении.

2. Снимите крышку люка.

Установку крышки люка наливной горловины проводите в обратном порядке, при этом необходимо обеспечить равномерный зазор между крышкой люка и проемом в панели боковины.

Снятие буфера крышки люка наливной горловины проводите в следующем порядке:

1. Откройте люк наливной горловины.

2. Оттяните усик буфера в сторону горловины и срежьте буфер по внутренней стороне фланца.

3. Удалите с фланца оставшуюся часть буфера.

Установку нового буфера крышки люка наливной горловины проводите в следующем порядке:

1. При открытом положении люка наливной горловины заведите усик буфера в посадочное отверстие фланца.

2. Потяните с усилием за усик буфера со стороны горловины до щелчка.

Примечание Перед установкой рекомендуется смазать утолщение усика буфера техническим вазелином или любой другой имеющейся в наличии смазкой.

Снятие поручня проводится в следующем порядке:

1. Снимите облицовку 12 и крючок 19 (см. рис. 324).

2. Отверните винты 13 и 18 крепления поручня и снимите поручень.

Снятие и установка молдинга крыши

Снятие молдинга крыши проводите в следующем порядке:

1. Оттяните передний конец молдинга 25 или 26 (см. рис. 324) и одновременно поднимите его вверх.

2. Выдерните внутренний усик молдинга из паза в крыше по всей длине.

Установку молдинга проводите в обратном порядке.
