8.23. Панель приборов

Панель приборов в сборе состоит из самой панели приборов, силового трубчатого каркаса, системы воздуховодов, щитка панели приборов с комбинацией приборов и кнопками управления, накладки консоли панели приборов, накладки панели приборов, боковых заглушек. Панель приборов армирована стальным каркасом, имеет энергопоглощающий слой из пенополиуретана и облицована с наружной стороны декоративной пленкой. Крепится она к силовому трубчатому каркасу.

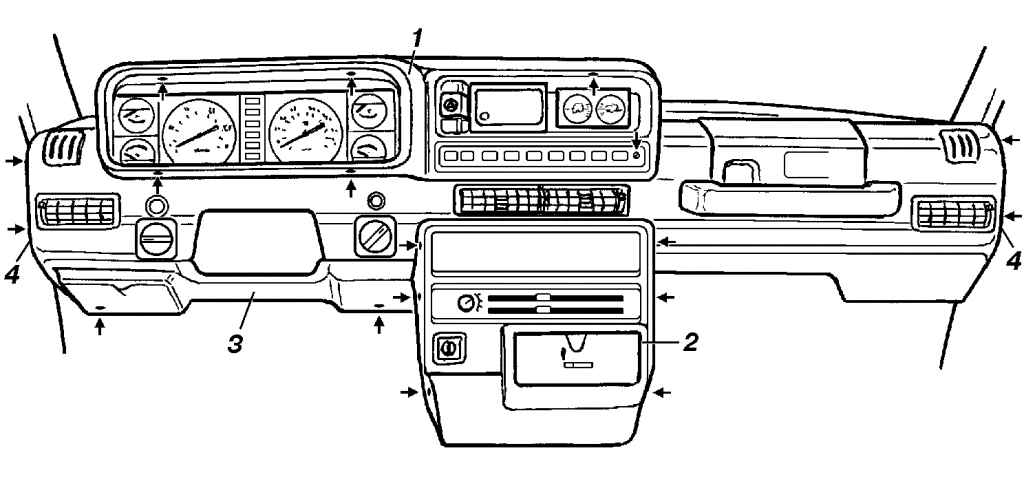

Рис. 337. Крепление панели приборов (стрелками показаны точки крепления деталей панели приборов): 1 – щиток панели приборов; 2 – накладка консоли панели приборов; 3 – накладка панели приборов; 4 – боковые заглушки панели приборов

Остальные детали панели приборов изготовлены из пластмассы толщиной 2,5–3 мм. Для демонтажа панели приборов с автомобиля необходимо предварительно снять с нее пластмассовые детали. Щиток 1 (рис. 337) панели приборов крепится тремя винтами в верхней его части и тремя винтами в нижней части. Окончательно снять щиток панели приборов можно после отсоединения электрических проводов. Для снятия комбинации приборов необходимо отвернуть две гайки, расположенные слева и справа. Отсоедините трос привода спидометра и электрические провода. Накладка 2 консоли панели приборов крепится шестью винтами, расположенными на боковинах накладки. Накладка 3 панели приборов, расположенная под рулевой колонкой, крепится с помощью зацепов в верхней части и двух винтов в нижней части. Боковые заглушки 4 панели приборов крепятся двумя винтами. Удалив пластмассовые детали, можно приступать к демонтажу самой панели приборов. Панель приборов крепится к щитку передка с помощью двух гаек, доступ к которым возможен через проемы щитка панели приборов. Боковое крепление панели приборов осуществляется с помощью двух болтов, доступ к которым возможен через проемы, закрываемые боковыми заглушками 4. Внизу панель приборов крепится с помощью болтовых соединений силового каркаса к кронштейнам, расположенным на боковинах кузова. Доступ к ним свободный. Панель приборов снимается вместе с воздуховодами. Дальнейшая ее разборка возможна вне автомобиля.
