8.16. Задний бампер

Задний бампер представляет собой металлический каркас с установленными на нем резиновой и пластмассовыми накладками.

Бампер закреплен на раме четырьмя болтами и может сниматься для ремонта или замены.

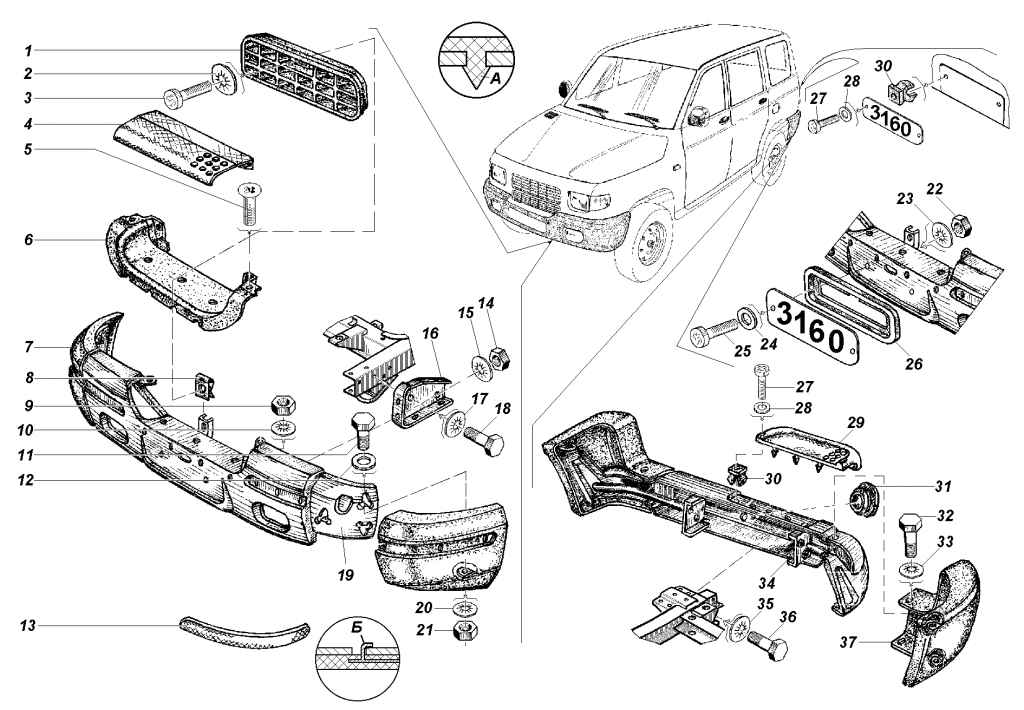

Рис. 327. Передний и задний бамперы, крепление номерных знаков: 1 – решетка переднего бампера; 2, 10, 15, 17, 20, 23, 33, 35 – шайбы упругие; 3, 5, 25, 27 – винты; 4 – облицовка верхней накладки; 6 – накладка верхняя; 7 – накладка боковая правая; 8 – гайка фланцевая; 9, 14, 21, 22 – гайки; 11, 18, 32, 36 – болты; 12, 24, 28 – шайбы; 13 – бандаж; 16 – кронштейн левый; 19 – каркас переднего бампера; 26 – накладка резиновая; 29 – накладка подножки; 30 – втулка крепления; 31 – заглушка; 34 – бампер задний; 37 – накладка левая; А – защелка облицовки 4 верхней накладки и накладки 29 подножки; Б – усики бандажа 13 и накладки 26 переднего бампера

1. Отверните четыре болта 36 (см. рис. 327) крепления заднего бампера к раме.

2. Отверните восемь болтов 32 крепления пластмассовых накладок 37.

3. Отверните два винта 27 крепления резиновой накладки 29 подножки и снимите накладку, предварительно утопив три резиновые защелки А.

4. Снимите две втулки 30.

Установку бампера проводите в обратном порядке.
