1. Выньте уплотнитель тормозного шланга из кронштейна на
стойке.
|

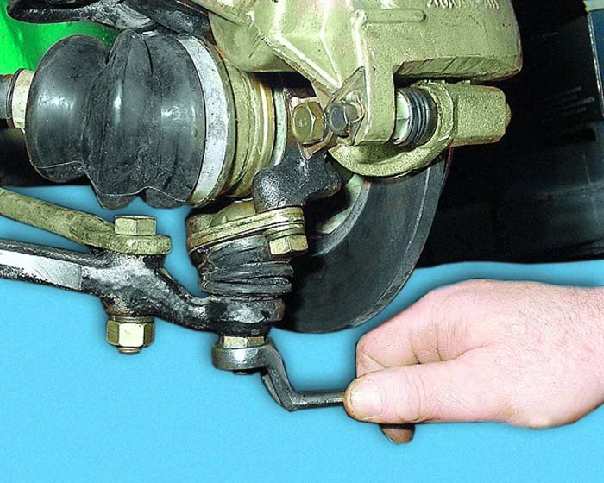

2. Выпрессуйте палец шарового шарнира из поворотного рычага
(см. подраздел 6.4.).
|
3. Отверните гайку крепления пальца шаровой опоры к рычагу.
|
|
|
|
|
|

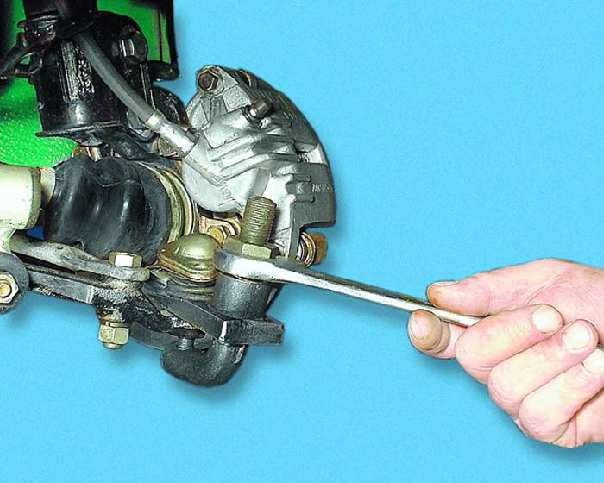

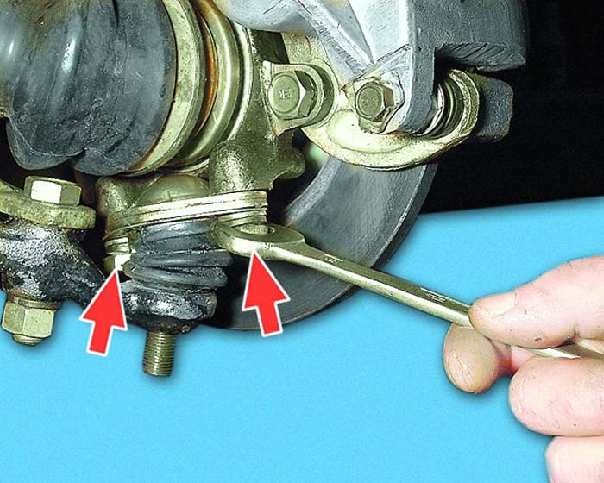

4. Отверните два болта крепления опоры к поворотному кулаку
и...
|

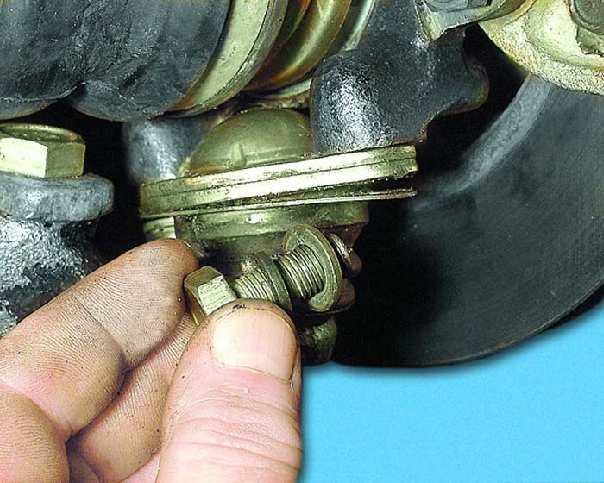

5. ...выньте их с пружинными и плоскими шайбами.
|

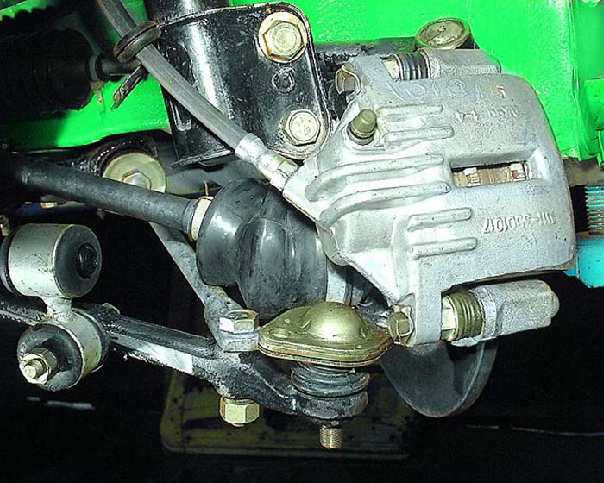

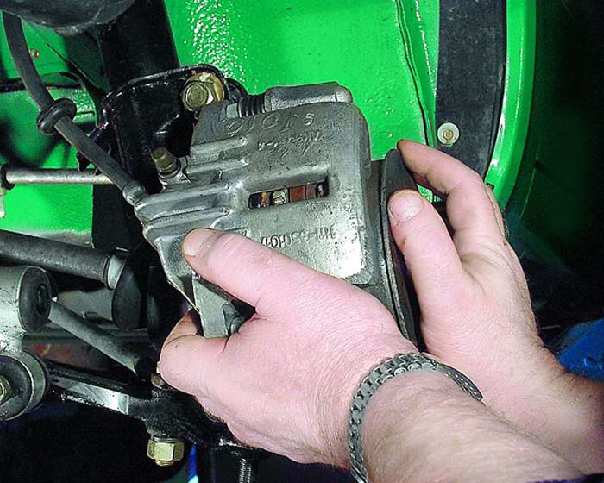

6. Отведите поворотный кулак в сторону так...
|
|
|
|
|
|
7. ...чтобы можно было установить съемник для выпрессовки
пальца опоры.
|

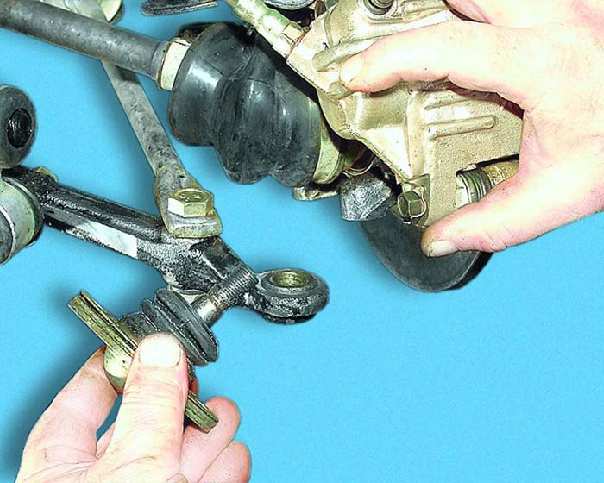

8. Установите съемник и выпрессуйте палец опоры из рычага
подвески.
|
9. Снимите шаровую опору.
|
|
|
|
|
|

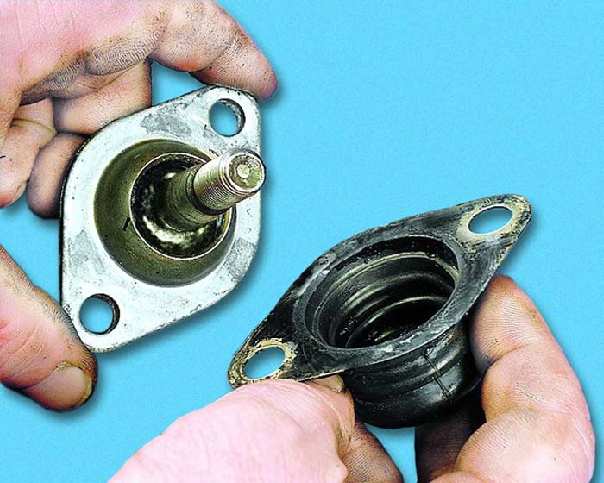

10. Снимите с шаровой опоры защитный чехол.
|

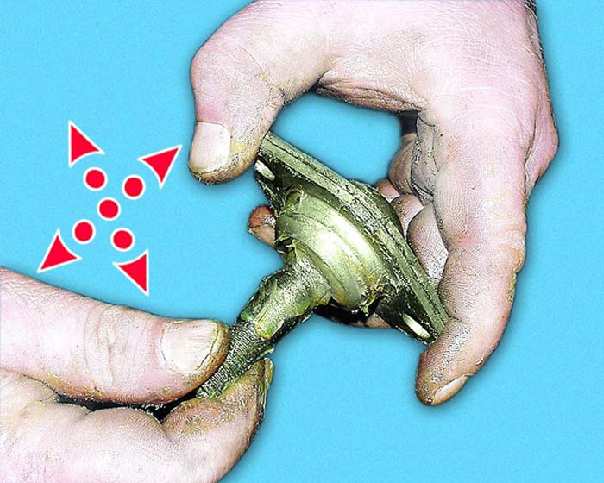

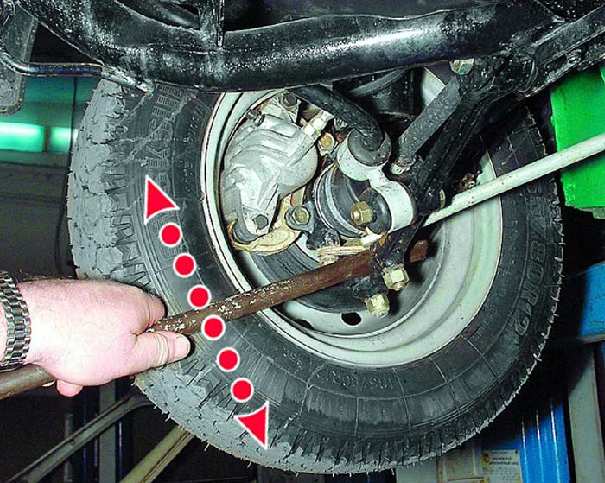

11. Покачайте шаровой палец в опоре. От усилия руки палец
не должен перемещаться (допускается люфт не более 0,7 мм, замеренный
на конце резьбовой части пальца).
|
12. Если при незначительном усилии палец перемещается в
опоре, замените шаровую опору.
|
|
|
|
|
|

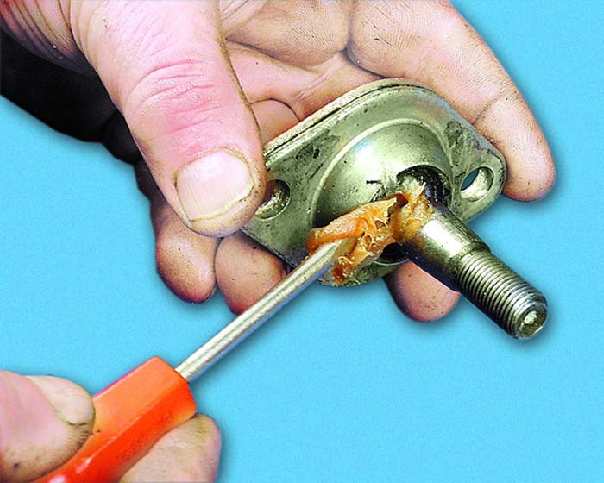

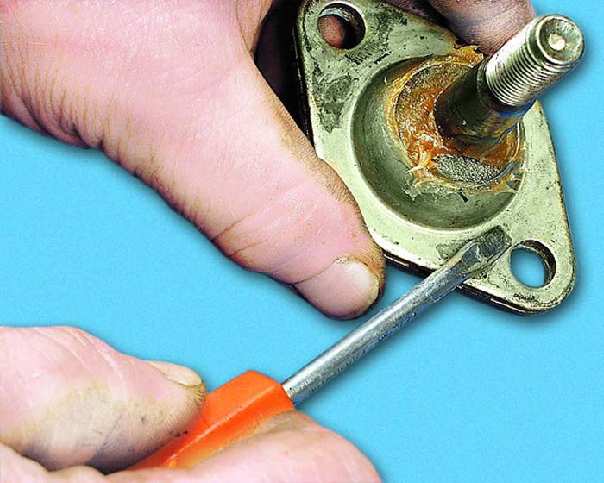

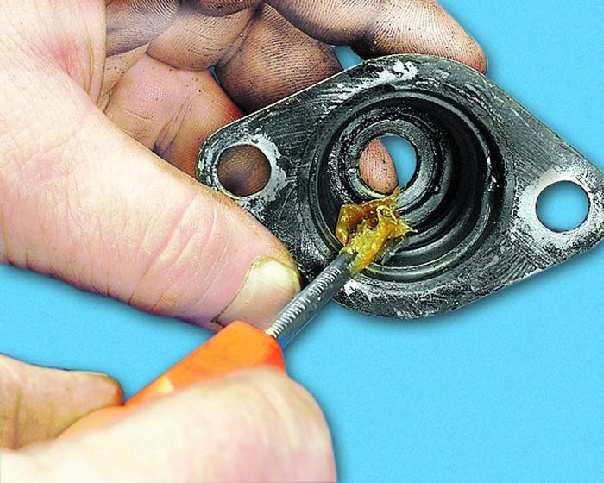

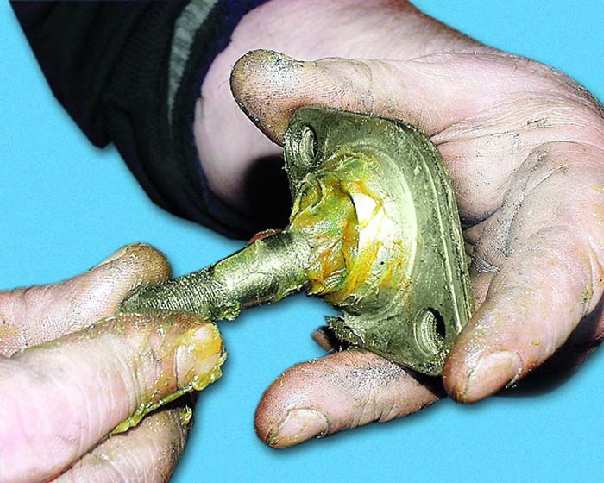

13. Если защитный чехол был порван, удалите верхний слой
грязной смазки (если заметно, что грязь попала внутрь шарнира, его
придется заменить) и нанесите новую консистентную смазку.
|
14. Заложите консистентную смазку в новый защитный чехол
на половину его объема.
|
15. Установите шаровую опору в порядке, обратном снятию.
Перед установкой грязезащитного чехла рекомендуется нанести герметик
на поверхность опоры.
|
|
|

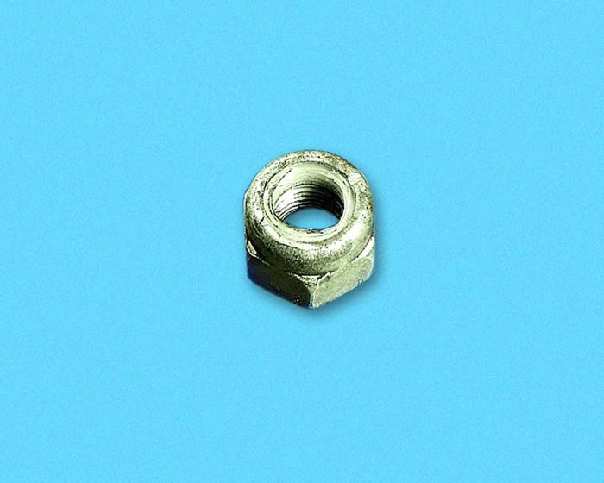

16. Гайка пальца шаровой опоры
самоконтрящаяся, поэтому рекомендуется заменить ее новой. |
|
