12.2.1. Проверка и правка остова

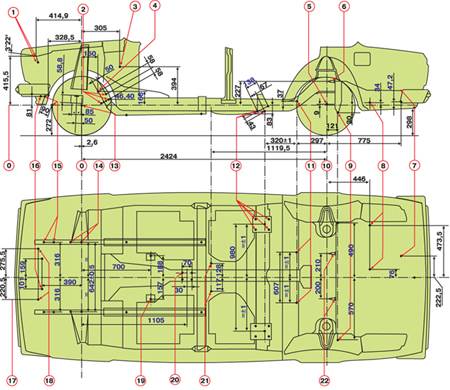

Основные размеры для проверки точек крепления агрегатов

0 – базовая линия;
1 – верхнее крепление радиатора;
2 – крепление картера рулевого механизма и маятникового рычага;
3 – ось педалей тормоза и сцепления;
4 – центр рулевого механизма;
5 – центр заднего колеса;
6 – крепление амортизаторов задней подвески;
7 – заднее крепление глушителя;
8 – переднее крепление глушителя;
9 – крепление поперечной штанги задней подвески;
10 – ось задних колес;
11 – крепление верхних продольных штанг задней подвески;

12 – крепление нижних продольных штанг задней подвески;
13 – центр переднего колеса;
14 – точки крепления поперечины передней подвески;
15 – крепление стабилизатора поперечной устойчивости;
16 – нижнее крепление радиатора;
17 – ось автомобиля;
18 – верхнее крепление радиатора;
19 – заднее крепление силового агрегата;
20 – крепление ручного тормоза;
21 – крепление опоры карданного вала;
22 – крепление амортизаторов задней подвески

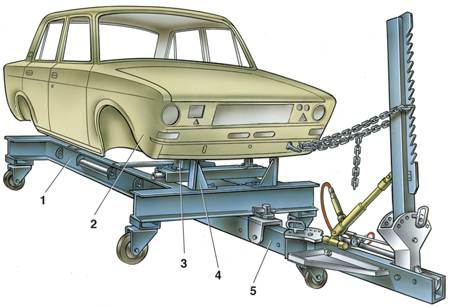

Установка для контроля и ремонта кузовов с приспособлением для правки

1 – рама установки;
2 – кузов автомобиля;
3 – кронштейн крепления поперечины передней подвески;

4 – кронштейн крепления стабилизатора поперечной устойчивости;
5 – приспособление для правки со стрелкой и гидравлическим устройством

Значительная часть ремонтных работ кузовов приходится на аварийные автомобили, которые, в большинстве случаев, требуют проверки геометрии точек крепления узлов и агрегатов шасси автомобиля.

Для контроля геометрии точек крепления узлов шасси, показанных на рис. Основные размеры для проверки точек крепления агрегатов, а также для выполнения сложного ремонта кузова с одновременным контролем, используется установка для ремонта и контроля кузовов, в сочетании с приспособлениями для правки.

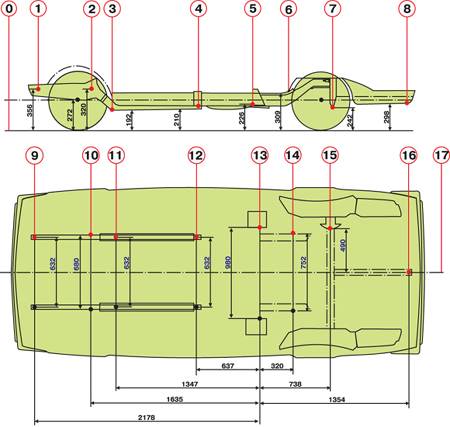

Контрольные точки проверки пола кузова

1 – пересечение осей передних болтов крепления стабилизатора поперечной устойчивости с поверхностями лонжеронов;
2 – центр осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага;
3 – пересечение центров передних технологических отверстий лонжеронов переднего пола с поверхностями лонжеронов;
4 – пересечение задних технологических отверстий лонжеронов переднего пола с поверхностями лонжеронов;
5 – центр осей болтов крепления нижних продольных штанг;
6 – центр осей болтов крепления верхних продольных штанг;
7 – пересечение оси болта крепления поперечной штанги с кронштейном кузова;
8 – пересечение центра заднего технологического отверстия центрального усилителя заднего пола с поверхностью усилителя;

9 – центр осей передних болтов крепления стабилизатора поперечной устойчивости;
10 – пересечение центров осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага с поверхностями брызговиков лонжеронов;
11 – центр передних технологических отверстий лонжеронов переднего пола;
12 – центр задних технологических отверстий лонжеронов переднего пола;
13 – пересечение осей болтов крепления нижних продольных штанг с наружными поверхностями кронштейнов кузова;
14 – пересечение осей болтов крепления верхних продольных штанг с наружными поверхностями средних лонжеронов;
15 – пересечение оси болта крепления поперечной штанги с кронштейном кузова;
16 – центр заднего технологического отверстия усилителя заднего пола;
17 – продольная ось автомобиля;
0 – линия отсчета

По контрольным точкам пола кузова можно, без демонтажа узлов и агрегатов шасси, проверить на установке положение элементов пола.

Приспособление для правки закрепляется на раме установки со стороны деформированной части кузова.

Повреждения кузова автомобиля могут быть самыми различными. Поэтому, правила ремонта в каждом отдельном случае должны быть свои, наиболее подходящие для этих повреждений.

Почти во всех случаях повреждений остова необходимо снимать некоторые детали, чтобы обнаружить повреждения, выправить и выверить остов. В случаях серьезных повреждений рекомендуется убирать все легкосъемные внутренние обивочные части, чтобы облегчить измерение, контроль и установку гидравлических или винтовых домкратов для устранения перекосов и прогибов.

Правкой необходимо восстановить первоначальные линейные размеры остова кузова.

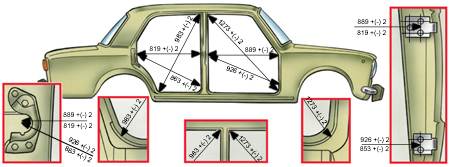

Справочные линейные размеры проемов дверей

Диагональные размеры проемов передних и задних дверей, показанных на рисунке, должны, соответственно, быть равными 1273±2 мм и 983±2 мм.

Расстояние между стойками от центров звеньев верхних неподвижных петель до противоположных стоек проемов, по центру фиксаторов замков дверей, должны быть равными: для проема передней двери 889±2 мм, для задней – 819±2 мм. От центров звеньев нижних неподвижных петель до противоположных стоек проемов дверей, по центру фиксаторов замков, расстояния должны соответствовать: для проема передней двери – 926±2 мм, для задней – 863±2 мм.

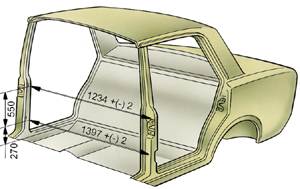

Справочные линейные размеры между центральными стойками

Расстояние между центральными стойками без обивки, на высоте от низа проема 270 мм и 270 550 мм, должны быть равными, соответственно, 1397±2 мм и 1234±2 мм.

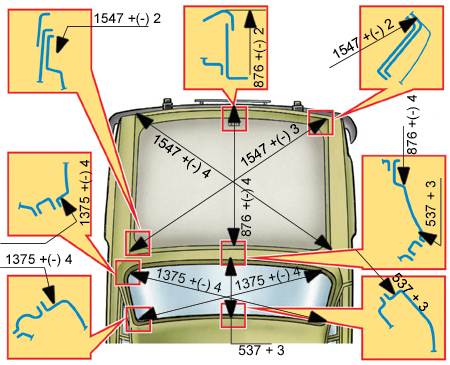

Справочные линейные размеры проемов ветрового окна и капота

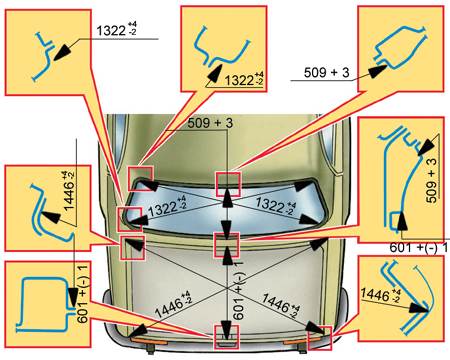

Справочные линейные размеры проемов заднего окна и крышки багажника

Диагональные размеры проемов окон должны составлять: для ветрового окна 1375±4 мм (см. рис. Справочные линейные размеры проемов ветрового окна и капота), для заднего окна – 1322⁴_–2 мм (см. рис. Справочные линейные размеры проемов заднего окна и крышки багажника).

Расстояние между фланцами проемов окон по оси автомобиля, должны быть равными, соответственно, для ветрового стекла 537³ мм, для заднего – 509³ мм.

Диагональные размеры должны быть равными для проема капота 1547±4 мм (см. рис. Справочные линейные размеры проемов ветрового окна и капота), для крышки багажника – 1446⁴_–2 мм (см. рис. Справочные линейные размеры проемов заднего окна и крышки багажника). Ширина проемов по оси автомобиля должна соответствовать: для проема капота 876±4 мм и для крышки багажника – 601±1 мм.

Разница диагональных размеров проема ветрового окна, а также и проемов заднего окна, капота, крышки багажника одного кузова не должна превышать 2 мм.

При ремонте кузова необходимо восстановить и наружные зазоры, указанные на рисунках (см. рис. Основные сечения кузова (вид кузова сбоку)) и (см. рис. Основные сечения кузова (вид кузова сверху)), между кузовом и дверями, между кузовом и капотом, между кузовом и крышкой багажника.

Допускается неравномерность зазора (конусность) не более 1,5 мм, выступание лицевых поверхностей, относительно неподвижных, на величину не более 2 мм.

Наиболее часто при ремонте остова требуется замена крыльев, панелей передка и задка. Методы замены и ремонта этих деталей можно взять за основу при ремонте других деталей остова, при этом необходимо знание расположения сварных швов.
