12.4.1. Подготовка и антикоррозионная обработка скрытых полостей

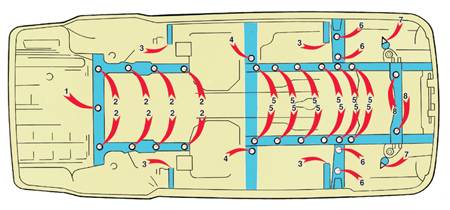

Скрытые полости кузова (вид снизу)

1 – поперечина пола задка;
2 – задние лонжероны;
3 – кронштейны домкрата;
4 – средняя поперечина пола;

5 – передние лонжероны пола;
6 – усилители лонжеронов;
7 – кронштейны буфера передней подвески;
8 – поперечина передней подвески

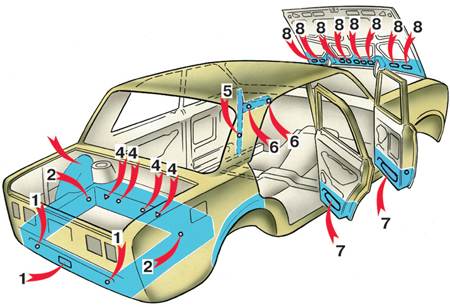

Скрытые полости кузова (вид справа)

1 – нижняя поперечина задка;
2 – лонжероны пола багажника;
3 – между крыльями и арками задних колес;
4 – поперечина пола багажника;

5 – передние стойки;
6 – соединители боковин и щитка передка;
7 – карманы дверей;
8 – карманы капота

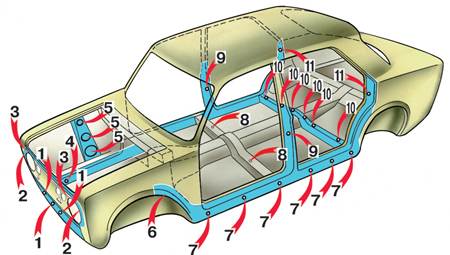

Скрытые полости кузова (вид слева)

1 – нижняя поперечина передка;
2 – кожухи фар;
3 – верхняя поперечина передка;
4 – передние лонжероны;
5 – стойка брызговика;
6 – полость под передним левым крылом;

7 – внутренние и наружные пороги дверей;
8 – средние поперечины пола;
9 – центральные стойки;
10 – задняя поперечина пола;
11 – задние стойки

Ввиду применения сложного технологического оборудования и необходимости высококачественного выполнения работ, обработку открытых полостей рекомендуется выполнять только на станциях технического обслуживания автомобилей.

Скрытые полости, обрабатываемые антикоррозионными составами

№№	Наименование полости	Через какие отверстия	Направление впрыска состава	Дополнительные указания
1	Верхняя поперечина передка	Через два отверстия спереди снизу	В сторону поперечины	Снять облицовку радиатора
2	Нижняя поперечина передка	Через отверстие для пусковой рукоятки	Вправо и влево	–
3	Кожухи фар	Спереди	По всей поверхности	Снять фары
4	Передние лонжероны	Через отверстия с моторного отсека	Вперед и взад	Открыть капот
5	Стойки брызговиков	Через отверстия с моторного отсека	Вверх и вниз	Открыть капот
6	Кронштейн буферов передней подвески	В отверстие в кронштейне	На внутреннюю поверхность	Поднять автомобиль
7	Поперечина передней подвески	Через отверстия снизу	Вправо и влево	Поднять автомобиль
8	Под передними крыльями	Через отверстие, закрываемое заглушкой	Во все стороны	Снять резиновые заглушки
9	Карманы капота	Через передние отверстия внутренней панели капота	Во все стороны	Открыть капот
10	Внутренние и наружные пороги дверей	Через овальные отверстия порогов у передних стоек и через отверстия с торцев порогов под арками задних колес	Во все стороны	Снять облицовки порогов у передних дверей и заглушки под арками
11	Передние стойки	Через отверстия из салона	Вниз	Снять обивку

Защита от коррозии скрытых полостей

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите автомобиль на подъемник, снимите детали и обивку, препятствующие доступу в скрытые полости.

2. Промойте водой 40–50° С через технологические и дренажные отверстия скрытые полости указанные в таблице, низ кузова, арки колес до вытекания чистой воды. При этом поворотные стекла должны быть закрыты, опускные – подняты.

3. Удалите попавшую в салон и багажник влагу, продуйте сжатым воздухом все скрытые полости и другие места нанесения антикоррозионных составов.

4. Перегоните автомобиль в камеру для нанесения антикоррозионного состава и поставьте на подъемник. Нанесите распылением антикоррозионный состав в места, указанные на рисунках (см. рис. Скрытые полости кузова (вид снизу), Скрытые полости кузова (вид справа) и рис. Скрытые полости кузова (вид слева)).

5. Опустите автомобиль с подъемника, очистите от загрязнения лицевые поверхности кузова ветошью, смоченной в уайт-спирите.
