| 1. Отверните гайку на нижнем контактном болту
тягового реле и отсоедините от него вывод обмоток статора. |
| 2. Отверните гайки крепления тягового реле
и снимите его. |

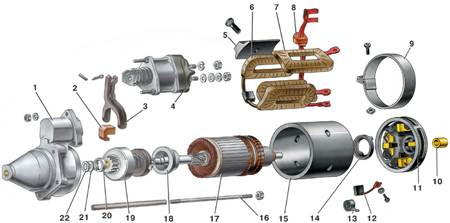

| 3. У стартера СТ-221 ослабьте винт крепления
стяжной защитной ленты на крышке 11 (см. рис. Детали
стартера) со стороны коллектора и снимите ленту 9 с прокладкой.
Выверните винты крепления клемм щеток и снимите щетки. |
| 4. У стартера 35.3708 отверните винты и снимите
защитный кожух 3 (см. рис. Детали задней
части стартера 35.3708). Отверните винты крепления к щеткодержателям
выводов обмотки статора, снимите пружины 2 и щетки 1. Снимите стопорную
шайбу 4. |
| 5. У стартера СТ-221 (см. рис. Детали
стартера) отверните гайки стяжных шпилек 16 (на стартере 35.3708
выверните стяжные болты) и отсоедините корпус 15 с крышкой 11 от крышки
1 с якорем 17. Выверните из крышки 1 стяжные шпильки. Отсоедините
крышку со стороны коллектора от корпуса. |
| 6. Выньте резиновую заглушку 2 рычага из крышки
со стороны привода. Расшплинтуйте и выньте из крышки ось рычага 3
привода стартера. Выньте рычаг и якорь с приводом из крышки, а затем
отсоедините рычаг от привода. |
| 7. Чтобы снять с якоря привод, удалите стопорное
кольцо из-под ограничительного кольца 20. Привод разбирается после
снятия со ступицы муфты стопорной шайбы. |
| 8. Если тяговое реле выполнено в разборном исполнении,
т.е. детали реле не завальцованы в его корпусе, то для его разборки
отверните гайки стяжных болтов и отпаяйте выводы обмоток от штекера
«50» и от наконечника, закрепленного на нижнем контактном болту тягового
реле. |
| 9. После разборки продуйте детали сжатым воздухом
и протрите. |
