8.4. Возможные неисправности ходовой части, их причины и методы устранения

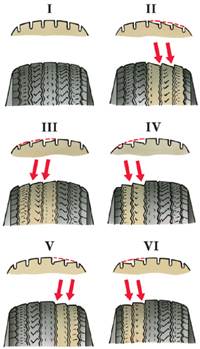

Виды износа шин при неправильной регулировке развала и схождения колес

I – нормальный износ протектора;

II – увеличено схождение передних колес (правое колесо, вид сзади);

III – отрицательное схождение передних колес (правое колесо, вид сзади);

IV – отрицательный угол развала передних колес (правое колесо, вид сзади);

V – отрицательный угол развала передних колес (левое колесо, вид сзади);

VI – отрицательный угол развала задних колес вследствие прогиба балки заднего моста (правое колесо, вид сзади)

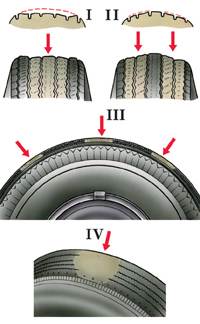

Виды износа шин при ненормальном давлении воздуха в шинах, большом дисбалансе колес или интенсивном торможении

I – повышенное давление воздуха в шине;

II – пониженное давление в шине;

III – дисбаланс колеса превышает допустимые пределы;

IV – интенсивное торможение, сопровождающееся «юзом» колес

ПРИЧИНА
МЕТОД УСТРАНЕНИЯ
Шум и стук в подвеске при движении автомобиля
Неисправны амортизаторы Замените или отремонтируйте амортизаторы
Ослабли болты, крепящие штангу стабилизатора поперечной устойчивости Подтяните болты и гайки крепления штанги; при износе резиновых подушек замените их
Износ резинометаллических шарниров рычагов Замените шарниры
Ослабло крепление амортизаторов или износились резиновые втулки проушин амортизаторов Затяните болты и гайки крепления, замените втулки в проушине амортизатора
Износ шаровых шарниров рычагов Замените шаровые шарниры
Повышенный зазор в подшипниках колес Отрегулируйте зазор или замените подшипники
Большой дисбаланс колес Отбалансируйте колеса
Деформация обода или диска колеса Замените диск в сборе с ободом
Осадка или поломка пружины Замените пружину
Износ резиновых втулок штанг задней подвески Замените втулки
Стук от «пробоя» подвески вследствие разрушения буферов сжатия Замените поврежденные буфера
Частые «пробои» задней подвески из-за перегрузки задней оси Не допускайте перегрузки автомобиля
Не поддаются регулировке углы установки передних колес
Деформация оси нижнего рычага Замените ось
Деформация поперечины подвески в зоне передних болтов крепления осей нижних рычагов Отремонтируйте или замените поперечину
Износ резинометаллических шарниров Замените шарниры
Деформация поворотного кулака, рычагов подвески или элементов передка кузова Замените деформированные детали, выправьте элементы передка кузова
Увод автомобиля от прямолинейного движения
Разное давление воздуха в шинах Установите нормальное давление в шинах
Нарушение углов установки передних колес Отрегулируйте углы установки колес
Неправильный зазор в подшипниках ступиц передних колес Отрегулируйте зазор
Деформированы поворотный кулак или рычаги подвески Замените деформированные детали
Неодинаковая упругость пружин подвески Замените пружину, потерявшую упругость
Неполное растормаживание тормозного механизма колеса Устраните неисправность
Значительная разница в износе шин Замените изношенные шины
Повышенный дисбаланс передних колес Отбалансируйте колеса
Смещение заднего моста из-за деформации штанг задней подвески Выправьте или замените штанги
Самовозбуждающееся угловое колебание передних колес
Давление воздуха в шинах не соответствует норме Установите нормальное давление в шинах
Увеличенный зазор в подшипниках ступиц колес Отрегулируйте зазор
Не работают амортизаторы Замените или отремонтируйте амортизаторы
Ослабли гайки крепления пальцев шаровых шарниров Проверьте надежность крепления пальцев шаровых шарниров
Нарушение углов установки передних колес Отрегулируйте углы установки колес
Износ резинометаллических шарниров осей рычагов Замените шарниры
Большой дисбаланс колес Проверьте и отбалансируйте колеса
Износ шаровых шарниров Замените шарниры
Частые пробои подвески
Осадка пружин подвески Замените пружины новыми
Не работают амортизаторы
Замените или отремонтируйте амортизаторы
Увеличенный зазор в шаровых шарнирах
Износ трущихся поверхностей деталей шарового шарнира в результате загрязнения, вызванного негерметичностью защитного чехла или его повреждением Замените шаровой шарнир и защитный чехол
Повышенный износ протектора шин
Езда на высокой скорости по неровной дороге Выбирайте скорость в зависимости от состояния дороги.
Слишком резкие разгоны автомобиля с пробуксовкой колес Избегайте резких разгонов
Частое пользование тормозами с блокировкой колес Умело пользуйтесь тормозами
Нарушены углы установки колес Отрегулируйте углы
Повышенный зазор в подшипниках ступиц колес Отрегулируйте зазор
Перегрузка автомобиля Не превышайте допустимых нагрузок, указанных в инструкции по эксплуатации
Не выполнялась рекомендуемая схема перестановки колес
Переставляйте колеса согласно инструкции по эксплуатации
Визг шин на виражах
Ненормальное давление в шинах Доведите давление до нормы
Неправильная установка углов передних колес Установите углы
Деформированы поворотный кулак, рычаги подвески, поперечина или элементы передка кузова Замените деформированные детали, выправьте элементы передка кузова
Неравномерный износ протектора шин
Повышенная скорость на поворотах Снижайте скорость
Большие износы шарниров и втулок подвески Отремонтируйте подвеску
Дисбаланс колес (появление пятен, равномерно расположенных по окружности, на крайних дорожках, а при длительной езде с неотбалансированным колесом и на центральной дорожке) (см. рис. Виды износа шин при ненормальном давлении воздуха в шинах, большом дисбалансе колес или интенсивном торможении, позиция III) Отбалансируйте колеса
Неравномерное торможение колес Отрегулируйте тормозную систему
Не работают амортизаторы Замените или отремонтируйте амортизаторы
Нарушен угол развала колес (износ внутренних дорожек протектора) (см. рис. Виды износа шин при неправильной регулировке развала и схождения колес, позиции IV–V) Отрегулируйте угол развала колес
Пониженное давление воздуха в шинах (большой износ по краям протектора) (см. рис. Виды износа шин при ненормальном давлении воздуха в шинах, большом дисбалансе колес или интенсивном торможении, позиция II) Установите нормальное давление
Повышенное давление воздуха в шинах (большой износ в средней части протектора) (см. рис. Виды износа шин при ненормальном давлении воздуха в шинах, большом дисбалансе колес или интенсивном торможении, позиция I) Установите нормальное давление
Занижено схождение передних колес (износ внутренних дорожек протектора) (см. рис. Виды износа шин при неправильной регулировке развала и схождения колес, позиция III) Отрегулируйте схождение колес
Увеличено схождение передних колес (износ наружных дорожек протектора) (см. рис. Виды износа шин при неправильной регулировке развала и схождения колес, позиция II) Отрегулируйте схождение колес
Биение колеса
Нарушение балансировки колес:
неравномерный износ протектора по окружности; отбалансируйте колеса или замените
смещение балансировочных грузиков и шин при монтаже отбалансируйте колеса
деформация обода выправьте обод или замените новым; отбалансируйте колеса
повреждение шин замените шину и отбалансируйте колесо
Увеличенный зазор в подшипниках ступиц колес Отрегулируйте зазор
Подтекание жидкости из амортизатора
Износ или разрушение сальника штока Замените сальник
Попадание на уплотнительные кромки сальника посторонних механических частиц Промойте детали амортизатора, замените или профильтруйте жидкость
Усадка или повреждение уплотнительного кольца резервуара Замените кольцо
Забоины, риски, задиры на штоке; полный износ хромового покрытия Замените изношенный или поврежденный шток и сальник
Ослабление гайки резервуара Подтяните гайку
Повреждение резервуара в зоне уплотнительного кольца Замените или отремонтируйте резервуар
Чрезмерное количество жидкости в амортизаторе Обеспечьте требуемое количество жидкости
Недостаточное сопротивление амортизатора при ходе отдачи
Негерметичность клапана отдачи или перепускного кла-пана Замените поврежденные детали клапанов или устраните их неисправности
Поломка или залегание в канавке поршневого кольца Замените кольцо или устраните его залегание в канавке
Недостаточное количество жидкости из-за утечки Замените поврежденные детали и залейте жидкость
Задиры на поршне или цилиндре Замените поврежденные детали, замените жидкость
Износ отверстия направляющей втулки Замените направляющую втулку
Жидкость загрязнена механическими примесями Промойте все детали, замените жидкость
Осадка пружины клапана отдачи Замените пружину
Недостаточное сопротивление амортизатора при ходе отдачи
Негерметичность клапана сжатия Замените поврежденные детали или устраните их неисправности
Недостаточное количество жидкости из-за утечки Замените поврежденные детали и залейте жидкость
Износ направляющей втулки и штока Замените изношенные детали новыми
Жидкость загрязнена механическими примесями Промойте все детали, замените жидкость
Износ или разрушение дисков клапана сжатия Замените диски
Стуки и скрипы амортизаторов
Износ резиновых втулок в проушинах Замените втулки
Деформация кожуха в результате ударов Замените или отремонтируйте кожух
Недостаточное количество жидкости из-за утечки Замените поврежденные детали, залейте жидкость
Ослабление гаек резервуара, поршня Подтяните гайки
Заедание поршня из-за деформации цилиндра, резервуара или штока Замените или выправьте детали
Ослабление гаек крепления амортизаторов Подтяните гайки
Поломка деталей амортизаторов Замените поврежденные детали новыми
