3.10.2. Разборка и сборка

Установите головку цилиндров на доску А.60335.

Отсоедините выпускной коллектор и впускной трубопровод с карбюратором (одновременно удаляется заборник горячего воздуха).

Отсоедините выпускной патрубок охлаждающей рубашки.

Отсоедините патрубок отвода жидкости к отопителю.

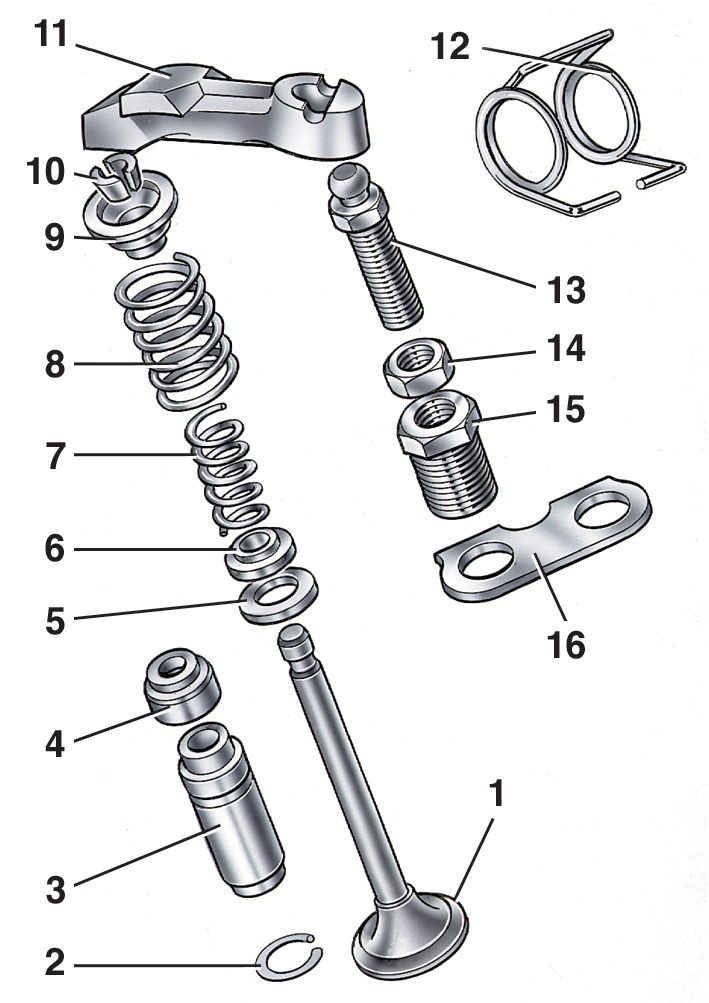

Рис. 3–41. Детали клапанного механизма: 1 — клапан; 2 — стопорное кольцо; 3 — направляющая втулка; 4 — маслоотражательный колпачок; 5 — опорная шайба наружной пружины; 6 —опорная шайба внутренней пружины; 7 — внутренняя пружина; 8 — наружная пружина; 9 — тарелка пружины; 10 — сухари; 11 — рычаг привода клапана; 12 — пружина рычага; 13 — регулировочный болт; 14 — контргайка регулировочного болта; 15 — втулка регулировочного болта; 16 — стопорная пластина пружины рычага

Снимите рычаги 11 (рис. 3–41) клапанов, освобождая их от пружин 12. Снимите пружины рычагов.

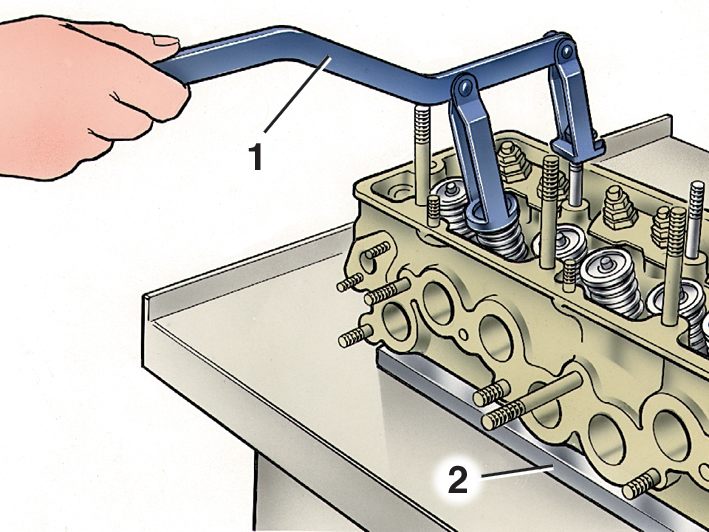

Рис. 3–42. Снятие пружин клапанов: 1 — приспособление А.60311/R; 2 — монтажная доска А.60335

Установите приспособление А.60311/R, как показано на рис. 3–42, сожмите пружины клапанов и освободите сухари. Взамен переносного приспособления А.60311/R можно применять также стационарное приспособление 02.7823.9505.

Снимите пружины клапанов с тарелками и опорными шайбами. Поверните головку цилиндров и выньте с нижней стороны клапаны.

Снимите маслоотражательные колпачки с направляющих втулок.

Собирайте головку цилиндров в обратной последовательности.
