3.8.9. Проверка запрессовки пальца

После сборки группы шатун–палец– поршень проверьте прочность запрессовки пальца с помощью динамометрического ключа и приспособления А.95615:

—33. Собранный комплект поршень— палец—шатун, установленный на приспособление А.95615 для испытания на выпрессовывание пальца

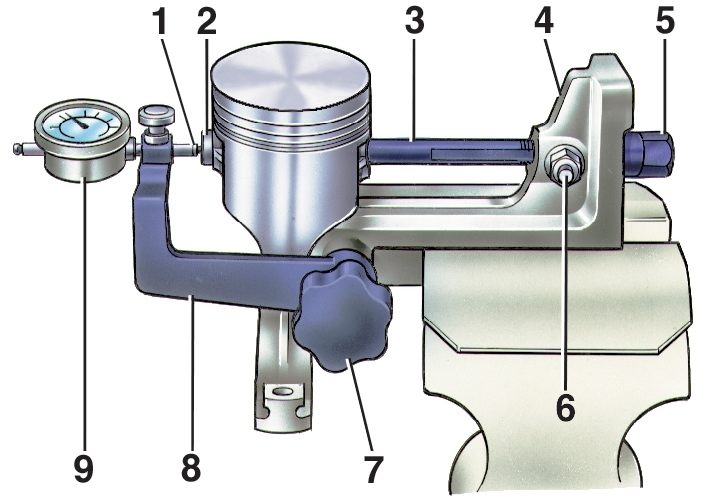

Рис. 3–33. Собранный комплект поршень– палец–шатун, установленный на приспособление А.95615 для испытания на выпрессовывание пальца: 1 — штифт индикатора в соприкосновении с концом стержня; 2 — головка стержня в соприкосновении с пальцем; 3 — резьбовой стержень с пазом; 4 — основание; 5 — гайка стержня; 6 — упорный палец стержня; 7 — рукоятка зажима кронштейна; 8 — кронштейн индикатора; 9 — индикатор

— зажмите основание 4 (рис. 3–33) приспособления в тиски и установите на нем шатунно-поршневую группу;
— опустите кронштейн 8 индикатора, вставьте в отверстие пальца резьбовой стержень 3 и продвиньте его в отверстие бобышки до упора головки 2 стержня в торец пальца;
— на конец стержня наверните гайку 5 и затяните ее так, чтобы она, соприкасаясь с опорой, выбрала возможные зазоры;
— приподнимите кронштейн 8 до горизонтального положения, закрепите его рукояткой 7 и установите штифт 1 индикатора 9 на головке 2 стержня, вставленного в палец;
— установите на ноль индикатор и вставьте в паз резьбового стержня упор 6, чтобы стержень не проворачивался;
— динамометрическим ключом приложите к гайке 5 стержня момент 12,7 H.м (1,3 кгс.м), что соответствует осевой нагрузке 3,92 кH (400 кгс).
Посадка пальца в шатуне будет правильной, если после прекращения действия динамометрического ключа и возвращения гайки в исходное положение, стрелка индикатора возвратится на ноль.
В случае проскальзывания пальца в верхней головке шатуна замените шатун новым.
