8.5.1. Установка момента зажигания

—21. Метки для установки момента зажигания

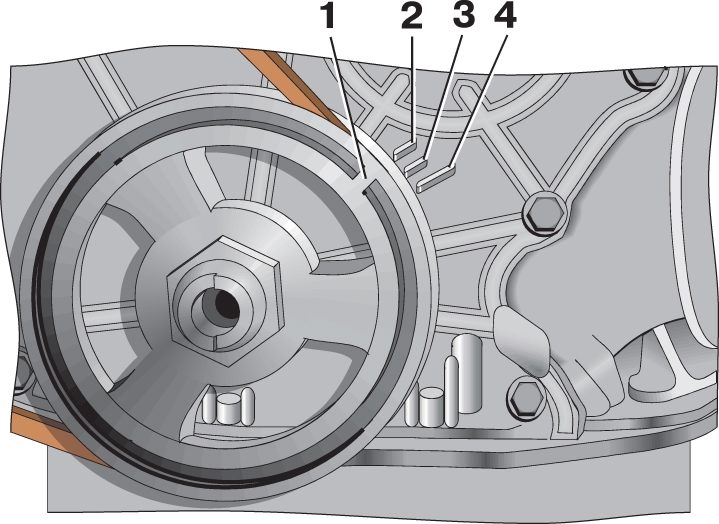

Рис. 8—21. Метки для установки момента зажигания: 1 — метка ВМТ на шкиве коленчатого вала; 2 — метка опережения зажигания на 10°; 3 — метка опережения зажигания на 5°; 4 — метка опережения зажигания на 0°

Для проверки момента зажигания имеется три метки 2, 3 и 4 (рис. 8—21) на крышке механизма газораспределения и метка 1 на шкиве коленчатого вала, соответствующая ВМТ поршня в первом и четвертом цилиндре при совпадении с меткой  4 на крышке.
Начальные углы опережения зажигания для различных двигателей и применяемых бензинов указаны в приложении 4.
Проверить и установить момент зажигания можно с помощью стробоскопа, действуя  в следующем порядке:
— соедините зажим "плюс" стробоскопа с клеммой "плюс" аккумуляторной батареи, зажим массы — с клеммой "минус" аккумуляторной батареи, а зажим датчика стробоскопа присоедините к проводу высокого напряжения 1-го цилиндра;
— обозначьте мелом для лучшей видимости метку 1 на шкиве коленчатого вала. Запустите двигатель и прогрейте его, чтобы он работал на минимальных оборотах холостого хода;
— направьте мигающий поток света стробоскопа на шкив и проверьте, соответствует ли положение метки шкива значениям угла опережения зажигания, указанным в приложении 4.
Для регулировки момента зажигания остановите двигатель, ослабьте гайку крепления распределителя зажигания и поверните его на необходимый угол. Для увеличения угла опережения зажигания корпус распределителя следует повернуть против часовой стрелки, а для уменьшения — по часовой стрелке. Затем снова проверьте установку момента зажигания.
Если имеется диагностический стенд с осциллоскопом, то с его помощью тоже можно легко проверить установку момента зажигания, руководствуясь инструкцией на стенд.
Снятый с двигателя распределитель зажигания устанавливайте на место в следующем порядке:
— снимите крышку с распределителя зажигания, проверьте и при необходимости отрегулируйте зазор между контактами прерывателя;
— поверните коленчатый вал до начала такта сжатия в первом цилиндре, а затем продолжая поворачивать коленчатый вал, совместите метку 1 с меткой 3;
— поверните ротор в такое положение, при котором его наружный контакт будет направлен в сторону контакта первого цилиндра на крышке распределителя;
— удерживая вал распределителя от проворачивания, вставьте его в гнездо на блоке цилиндров так, чтобы осевая линия, проходящая через пружинные защелки, была примерно параллельна осевой линии двигателя;
— закрепите распределитель на блоке цилиндров, установите крышку, присоедините провода, проверьте и отрегулируйте установку момента зажигания.
