8.8.1. Ремонт

—36. Схема включения очистителя и омывателя ветрового стекла

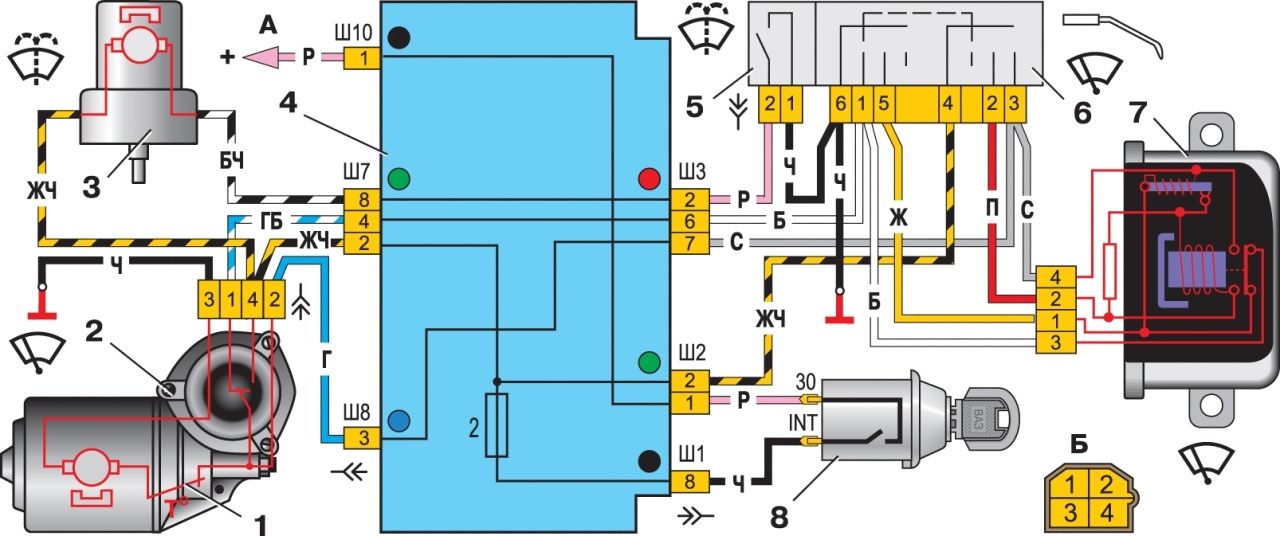

Рис. 8–36. Схема включения очистителя и омывателя ветрового стекла: 1 — термобиметаллический предохранитель; 2 — моторедуктор очистителя ветрового стекла; 3 — электродвигатель омывателя ветрового стекла; 4 — монтажный блок; 5 — выключатель омывателя в трехрычажном переключателе; 6 — переключатель очистителя в трехрычажном переключателе; 7 — реле очистителя ветрового стекла; 8 — выключатель зажигания; А — к клемме "30" генератора; Б — порядок условной нумерации штекеров в колодках моторедуктора и реле очистителя

Электрическая схема включения очистителя ветрового стекла представлена на рис. 8–36.
Ремонт очистителя заключается, в основном, в правке деформированных деталей рычажного привода или замене их новыми. Неисправный моторедуктор рекомендуется заменять новым. Из ремонтных работ по моторедуктору допускается только замена шестерни редуктора, зачистка коллектора и регулировка концевого выключателя.
