9.5. Отопитель

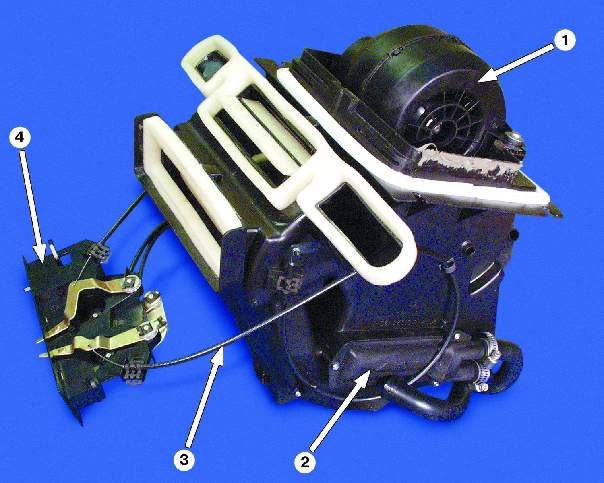

Отопитель (вид справа):

1. Вентилятор.
2. Радиатор отопителя.
3. Тяга заслонки обогрева ветрового стекла.
4. Панель управления отопителем.

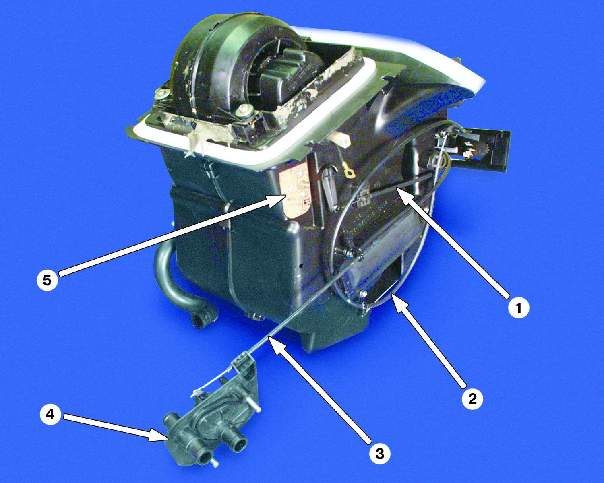

Отопитель (вид слева):

1. Тяга заслонки управления отопителем.
2. Тяга заслонки обогрева ног.
3. Тяга крана отопителя.
4. Кран отопителя.
5. Резистор отопителя.
