9.6. Стеклоочистители

Перед началом:

отсоедините провод от клеммы “–” аккумуляторной батареи.

ПОРЯДОК ВЫПОЛНЕНИЯ

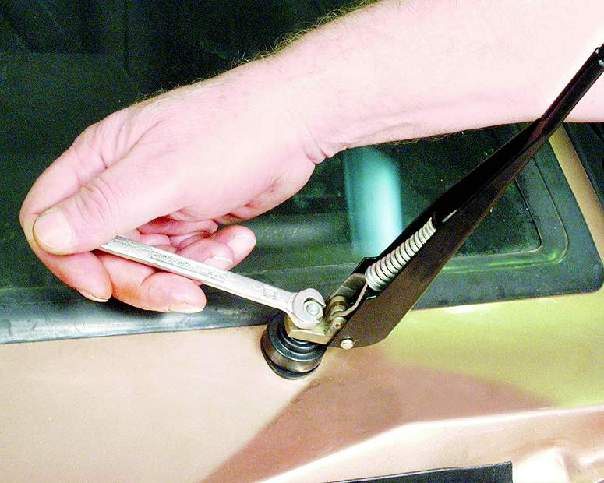

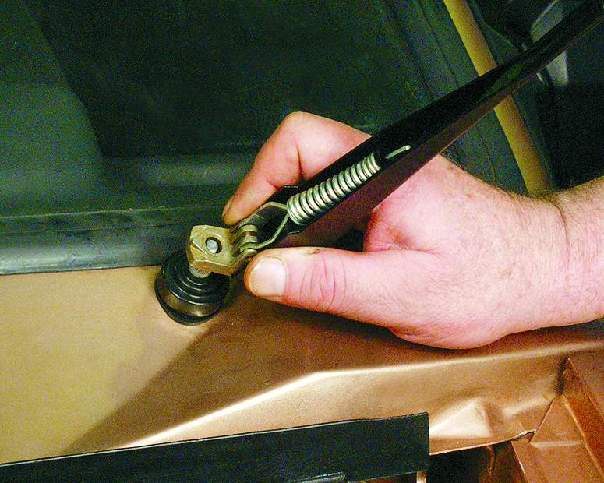

1. Поверните оба рычага щеток в вертикальное положение и отверните гайки их крепления.

2. Снимите рычаги щеток с валиков механизма стеклоочистителя.

Если рычаг не удается снять рукой, отверните гайку крепления рычага, не отворачивая ее до конца, чтобы не повредить резьбу. С помощью плоскогубцев сдерните рычаг со шлицев валика, полностью отверните гайку и снимите рычаг.

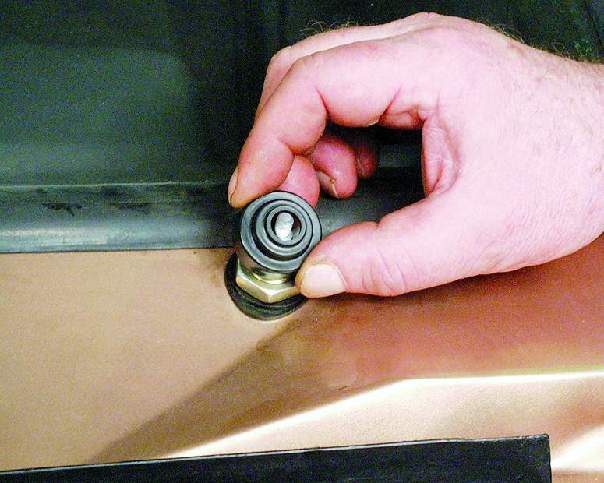

3. Снимите по одному защитному колпачку с обеих сторон.

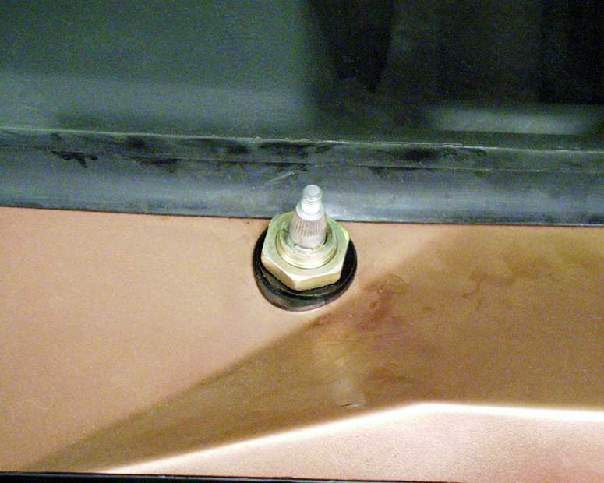

4. Отверните по одной гайке верхнего крепления кронштейна с обеих сторон.

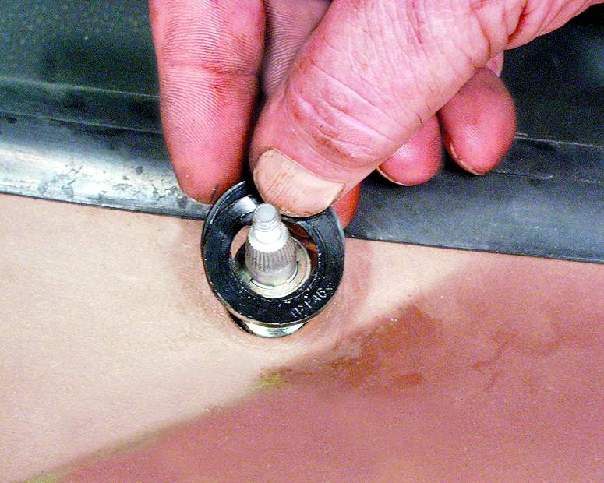

5. Снимите резиновые выравнивающие шайбы с обеих сторон.

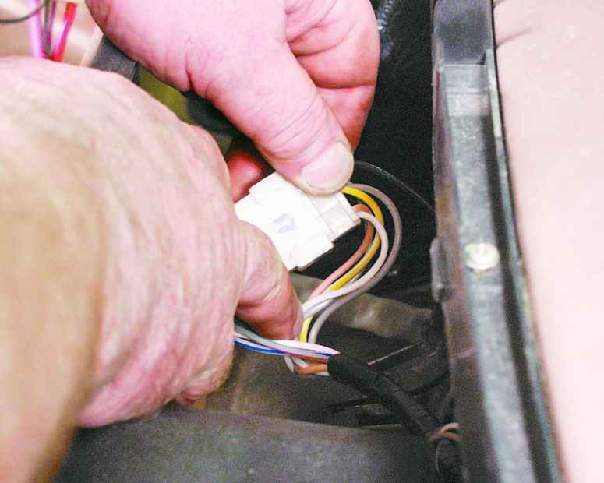

6.Откройте капот и отсоедините колодку с проводами от колодки жгута. Затем сместите вентилятор отопителя вправо по отсеку перед ветровым стеклом (см. подраздел 9.5.2.), иначе он будет мешать вынуть стеклоочиститель.

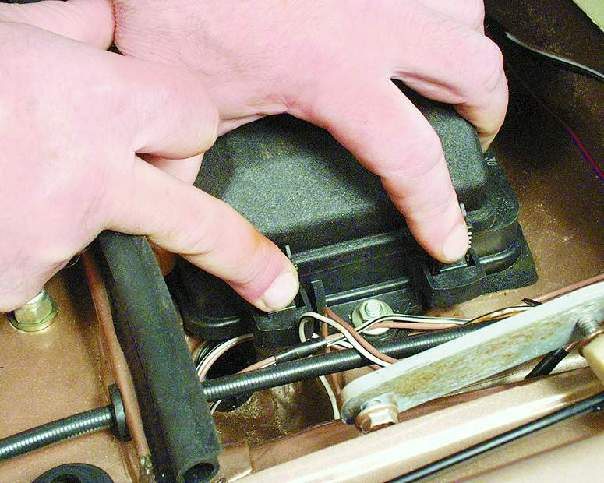

7. Снимите крышку блока реле и предохранителей.

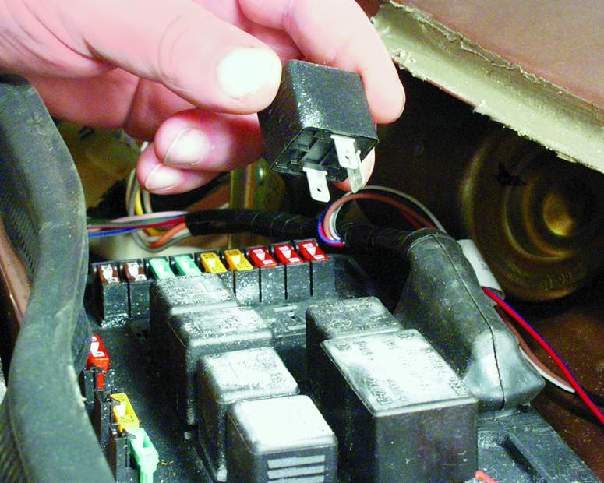

8. Выньте все реле из блока: они будут мешать снятию стеклоочистителя.

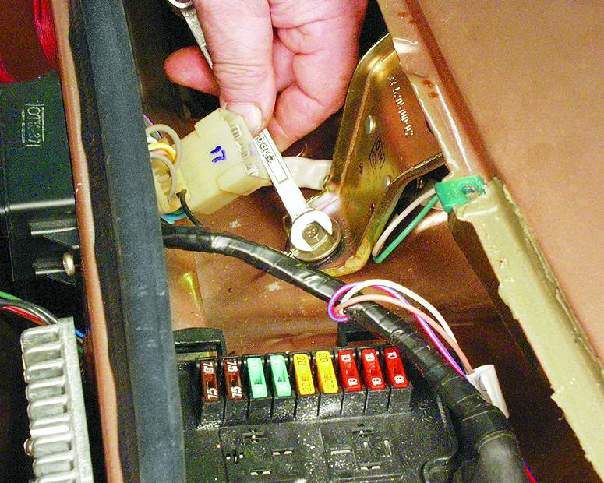

9. Отверните болт нижнего крепления кронштейна стеклоочистителя.

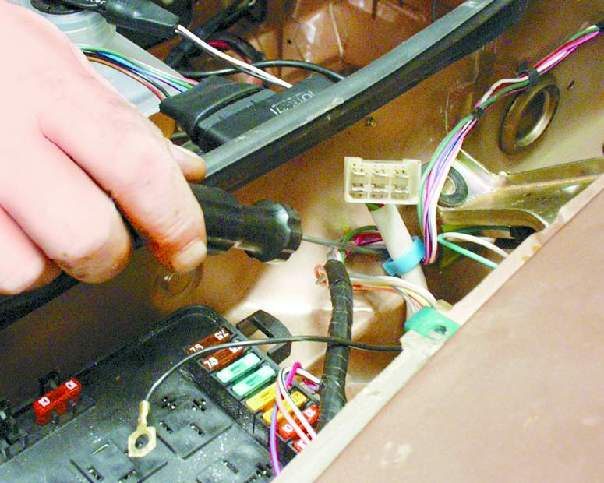

10. Сожмите пластмассовый держатель проводов и выньте его из отверстия в кузове.

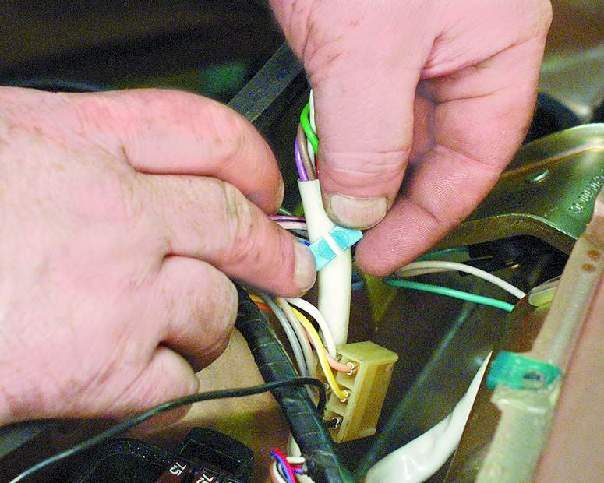

11. Снимите держатель с проводов, чтобы не потерять его.

12. Выведите валики механизма стеклоочистителя из отверстий в кузове.

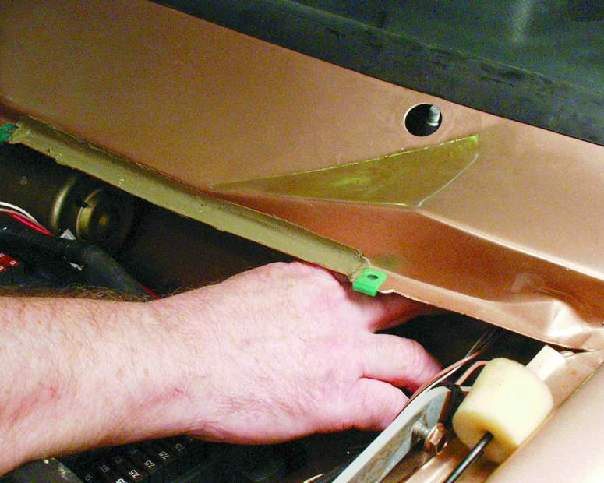

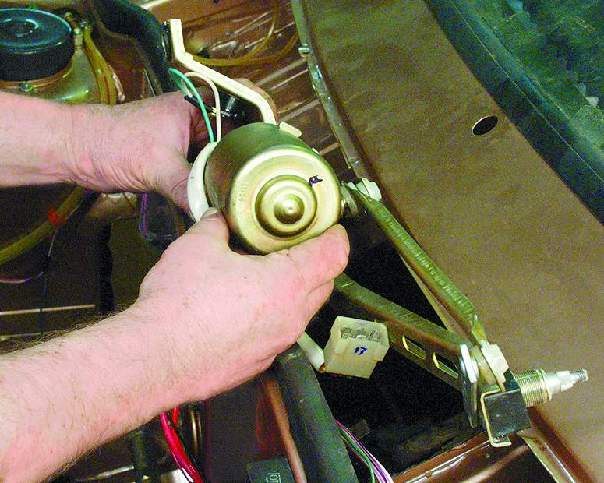

13. Сдвиньте стекоочиститель так, чтобы его двигатель оказался в широкой части отсека перед ветровым стеклом (место установки вентилятора отопителя). Повернув стеклоочиститель, выведите его двигатель из отсека. Сдвиньте стеклоочиститель в сторону блока реле и предохранителей и выньте его из отсека.
