9.3. Стартер

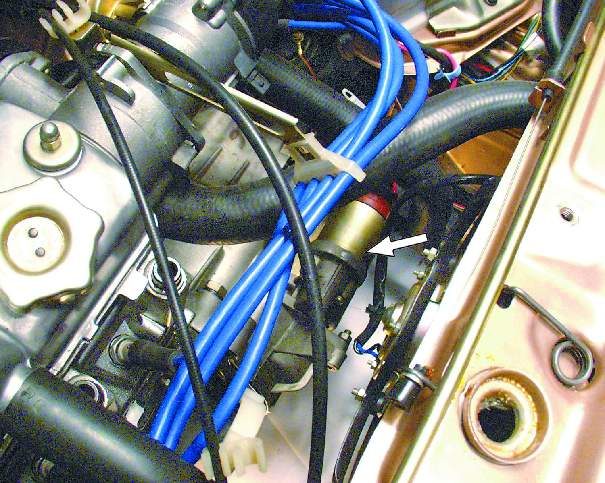

Стартер установлен на картере сцепления с левой стороны двигателя.

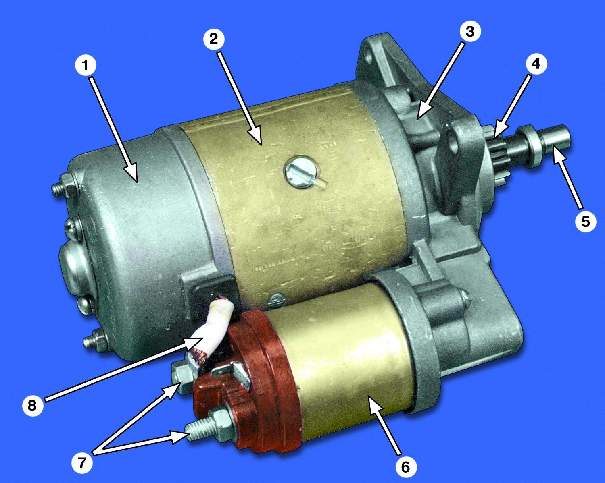

Стартер:

1 – крышка со стороны коллектора
2 – корпус
3 – крышка со стороны привода
4 – привод
5 – вал якоря
6 – тяговое реле
7 – контактные болты
8 – вывод обмотки статора

Техническая характеристика стартера

Номинальная мощность, кВт	1,3
Потребляемая сила тока при максимальной мощности, А, не более	260
Потребляемая сила тока в заторможенном состоянии, А, не более	500
Потребляемая сила тока на холостом ходу, без реле, А, не более	60
