9.2.4. Сборка генератора

ПОРЯДОК ВЫПОЛНЕНИЯ

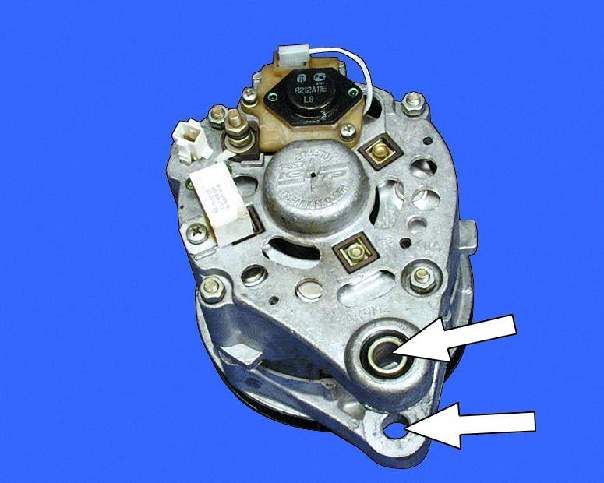

Соберите генератор в обратном порядке. Обратите внимание, чтобы отверстия в крышках для крепления генератора должны быть соосны (по данным завода-изготовителя соосность не должна превышать 0,4 мм). Гайку крепления шкива генератора затяните моментом 39-90 Н·м (3,9–9,0 кгс·м)
