9.2.2. Разборка генератора

ПОРЯДОК ВЫПОЛНЕНИЯ

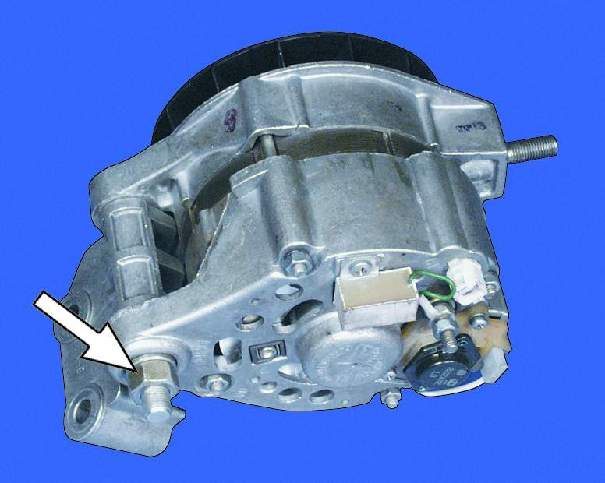

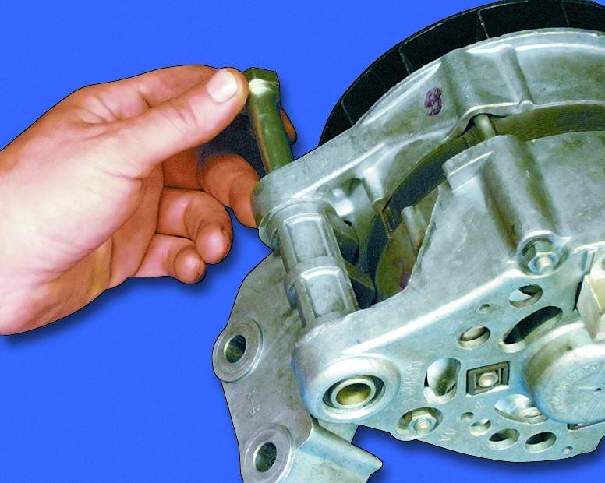

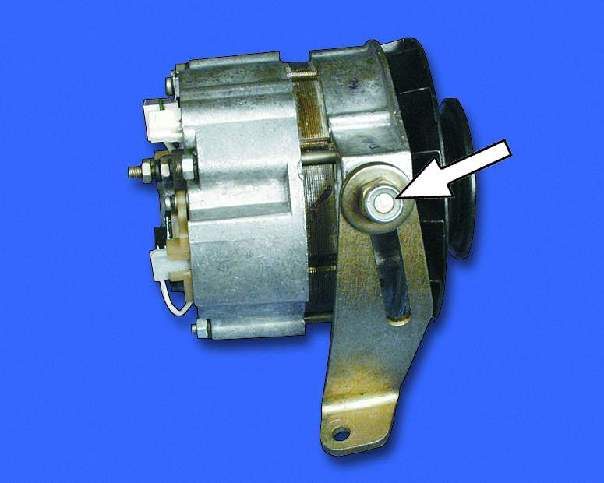

1. Отверните гайку и снимите регулировочную планку. 2. Отверните гайку крепления и выньте поджимную втулку. 3. Выньте болт и снимите кронштейн с генератора.

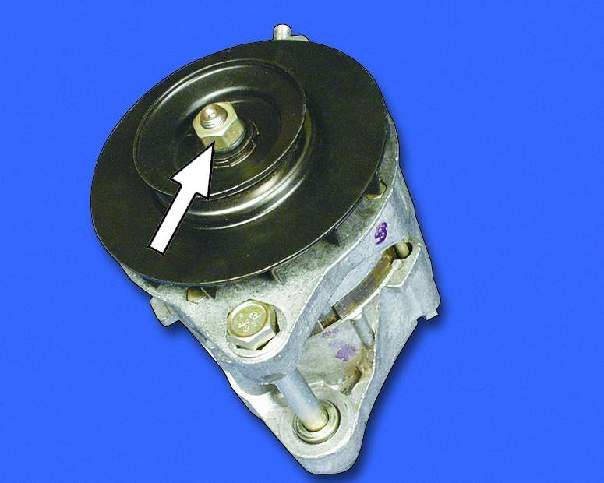

4. Отверните гайку крепления, удерживая шкив от проворачивания (см. примечание), и снимите шкив вместе с крыльчаткой вентилятора. Выньте из вала якоря сегментную шпонку.

Примечание

Завод-изготовитель рекомендует удерживать шкив от проворачивания специальным приспособлением. Если приспособления нет, можно сделать так:

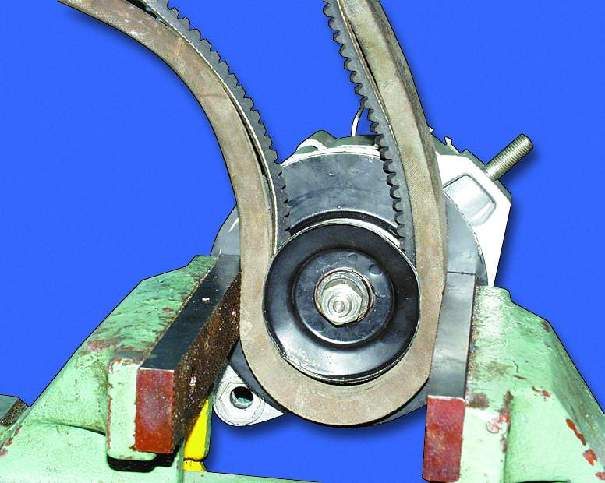

1. Наденьте на шкив ремень генератора и сверху на него наденьте еще один ремень большего сечения, чтобы не замять шкив.
2. Зажмите шкив с ремнями в тиски и отверните гайку крепления.

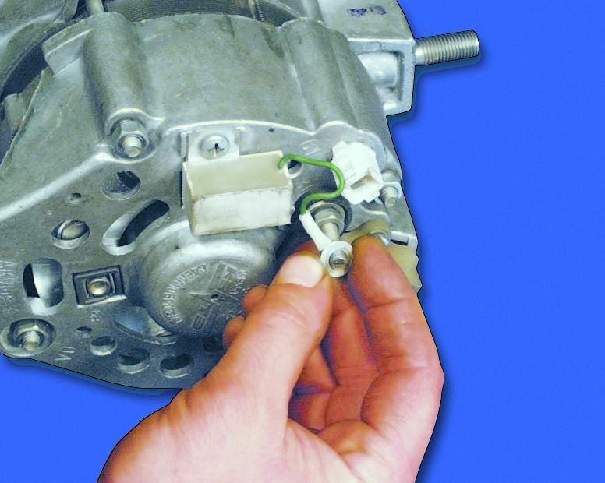

5. Отверните гайку и отсоедините провод конденсатора от клеммы “ЗО” генератора. 6. Отверните винт и снимите конденсатор. 7. Отсоедините колодку с проводом от щеткодержателя.

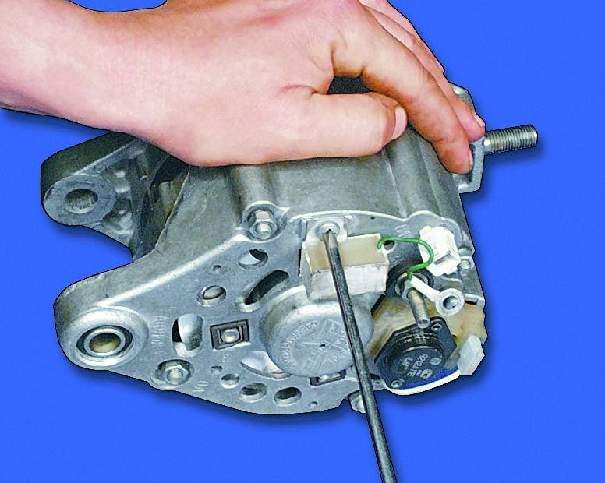

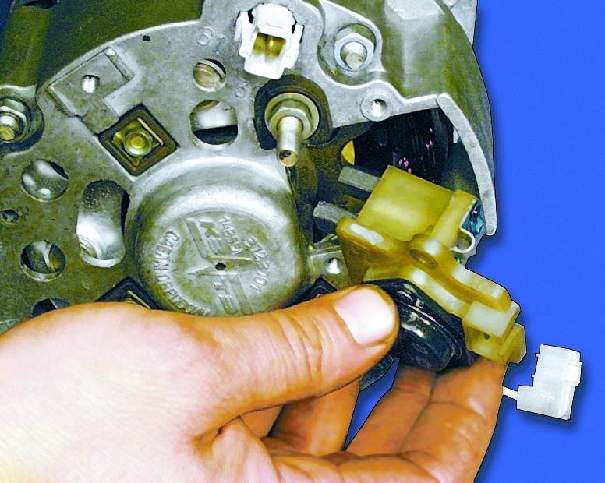

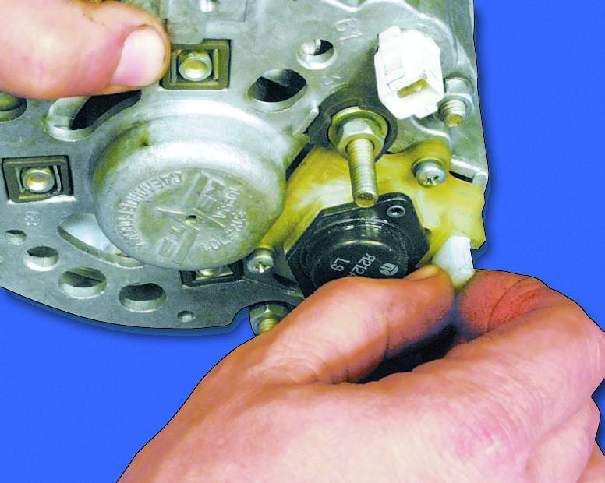

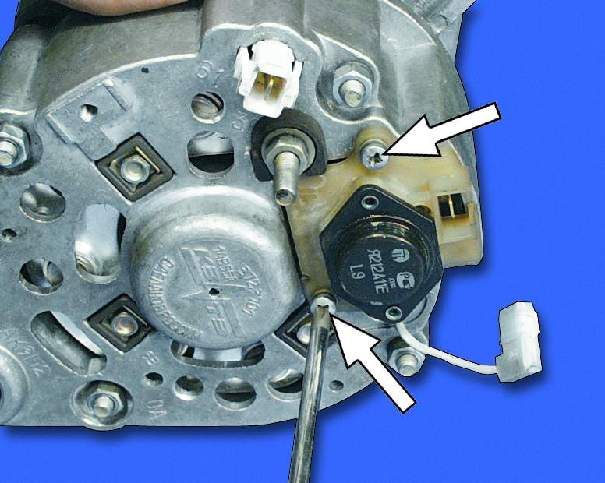

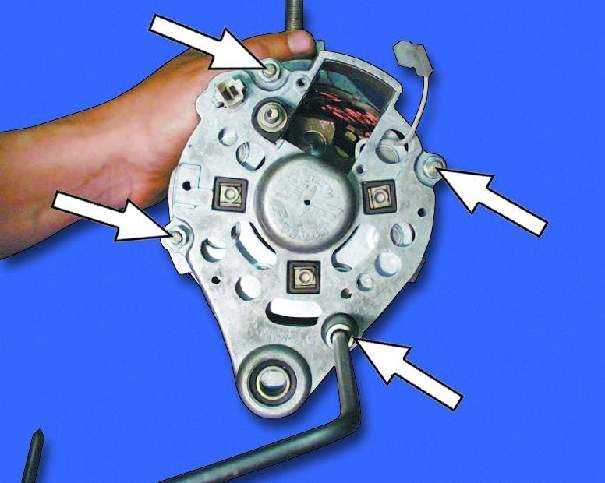

8. Отверните два винта крепления щеткодержателя. 9. Выньте щеткодержатель с регулятором напряжения. 10. Отверните четыре гайки крепления...

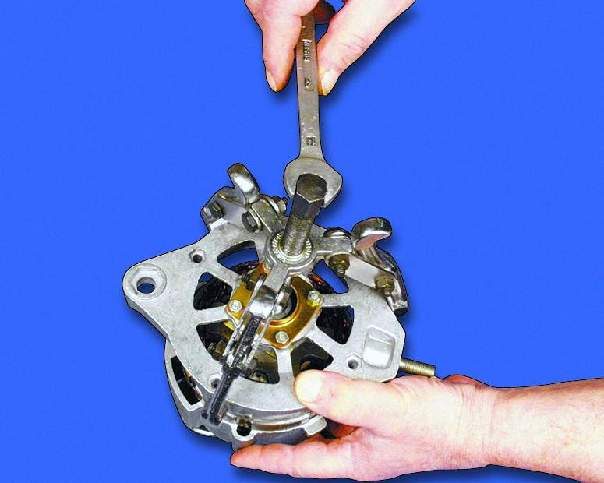

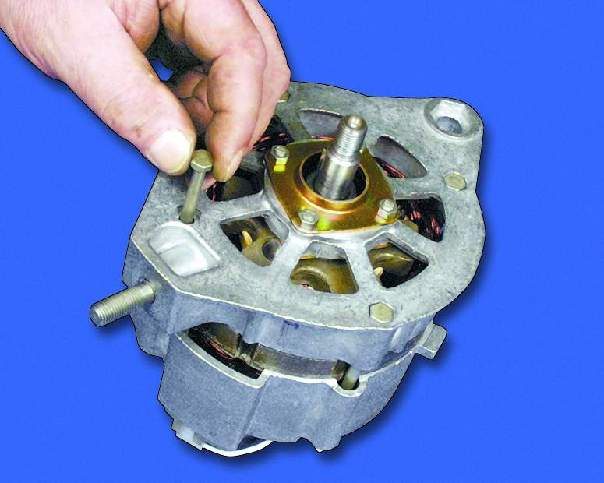

11. ...и выньте четыре стяжных болта. 12. С помощью съемника снимите с вала якоря крышку со стороны привода. 13. Снимите распорную втулку с вала якоря.

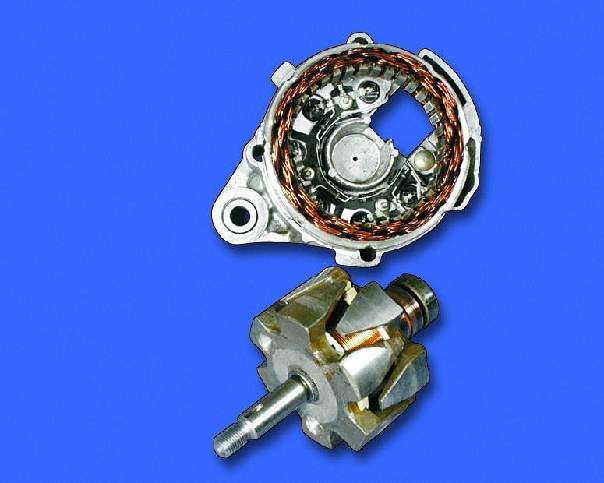

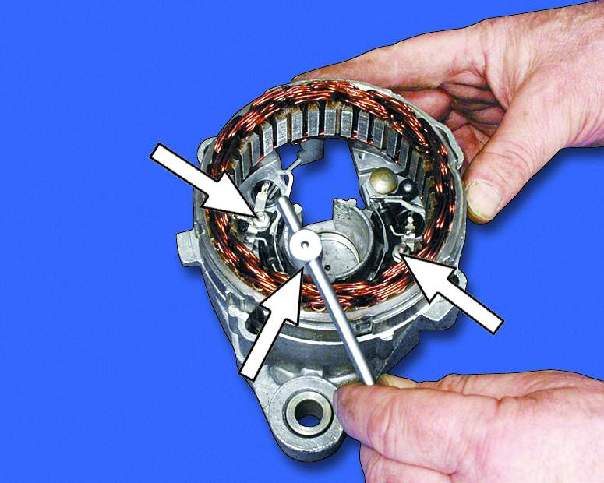

14. Выньте якорь из крышки со стороны коллектора. 15. Отверните три гайки крепления и отсоедините выводы статора от выпрямительного блока. 16. Выньте три болта крепления выпрямительного блока и выводов статора с изолирующими колодками.

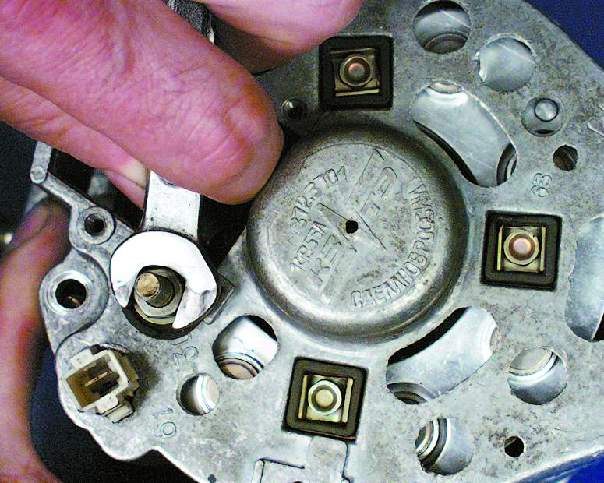

17. Выньте статор из крышки. 18. Отверните гайку крепления клеммы “ЗО”.

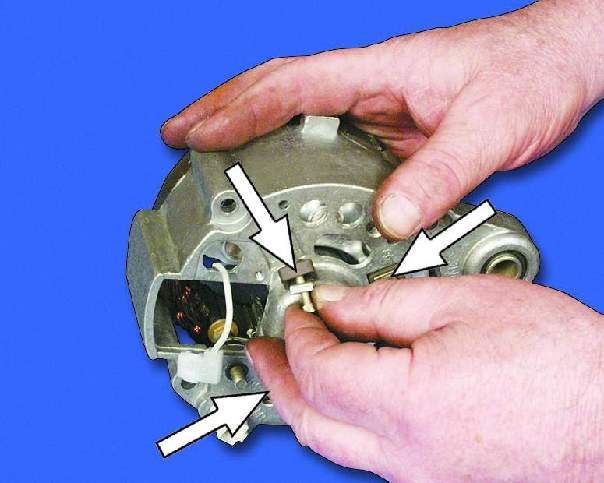

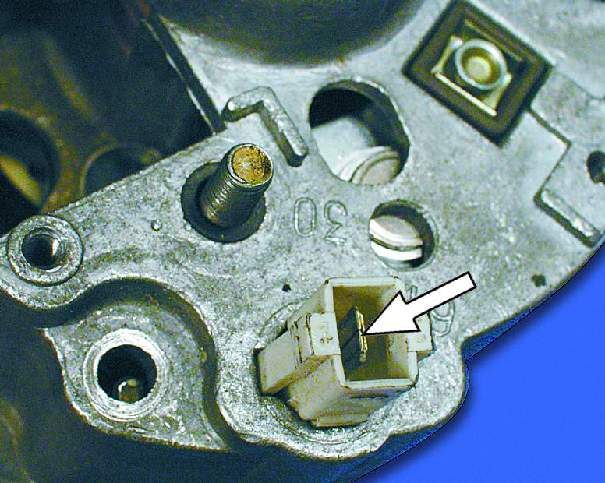

19. Отожмите отверткой выступ на штекере внутри колодки и протолкните штекер с проводом внутрь крышки. При этом пластмассовая колодка остается на крышке.

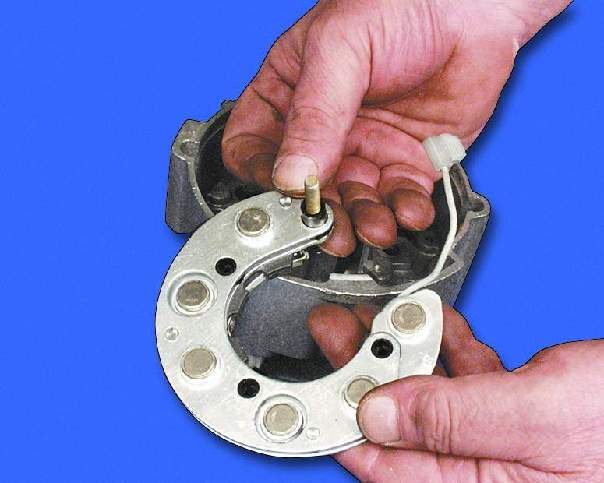

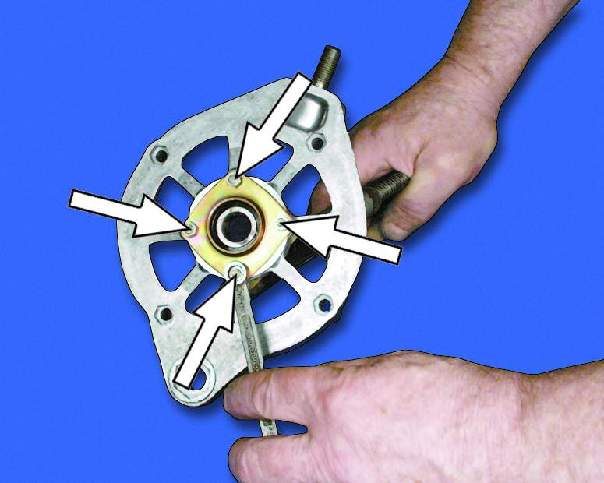

20. Выньте выпрямительный блок из крышки. 21. Для замены подшипника в крышке со стороны привода отверните четыре гайки крепления, выньте болты...

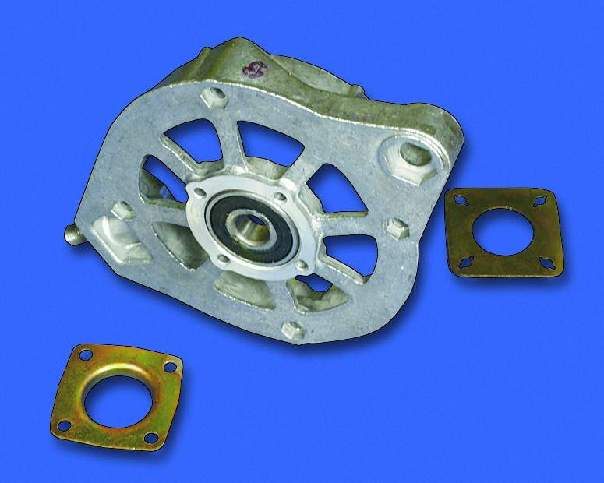

22. ...и снимите внутреннюю и наружную шайбы крепления подшипника. Затем с помощью подходящей оправки выпрессуйте подшипник из крышки. Новый подшипник запрессовывайте заподлицо с поверхностью крышки. Усилие надо прикладывать только к наружному кольцу подшипника.

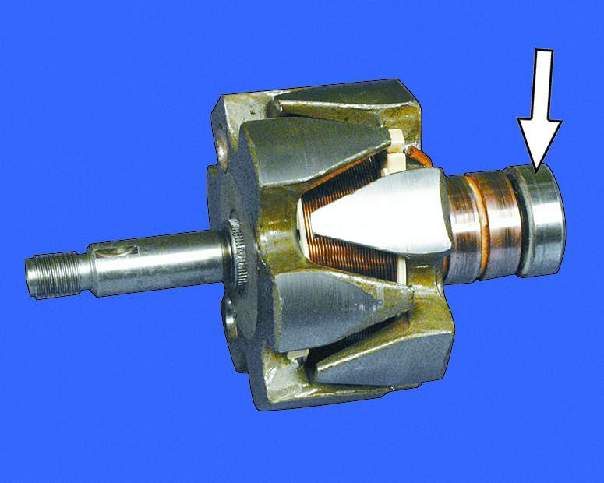

23. Чтобы заменить подшипник со стороны коллектора, спрессуйте его съемником с вала якоря. Напрессуйте новый подшипник до упора, прилагая усилие только к внутреннему кольцу подшипника.
