9.6.6. Стеклоочиститель стекла задка. Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

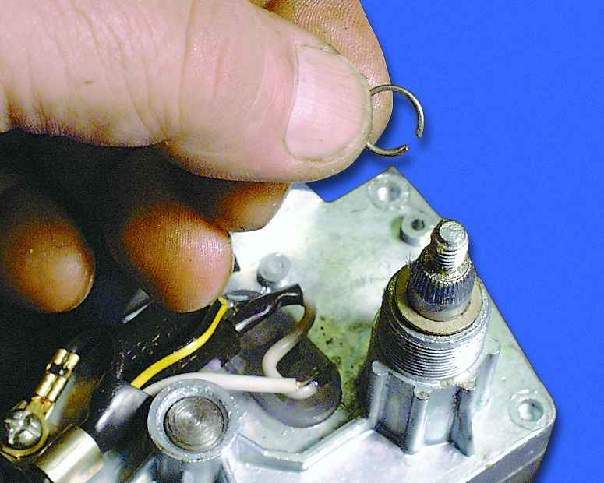

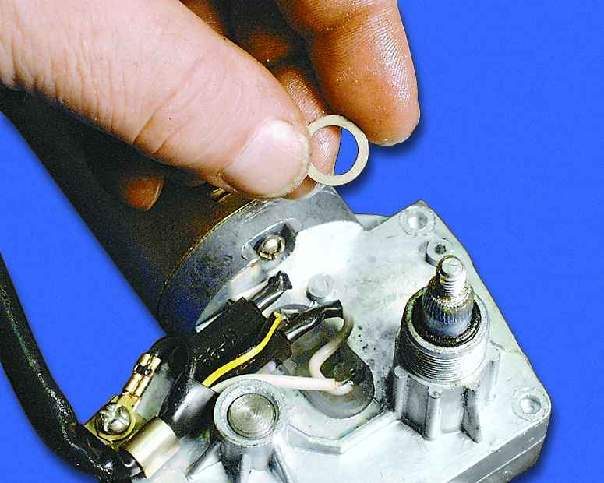

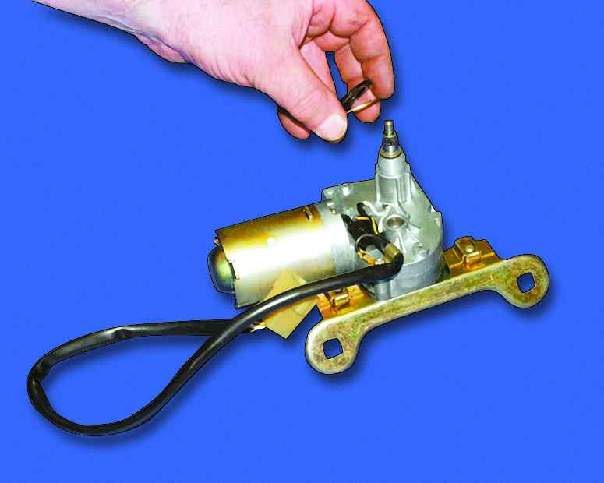

1. Снимите с корпуса редуктора резиновое уплотнительное кольцо и металлическую шайбу. 2. Снимите стопорное кольцо с валика механизма стеклоочистителя. 3. Снимите шайбу.

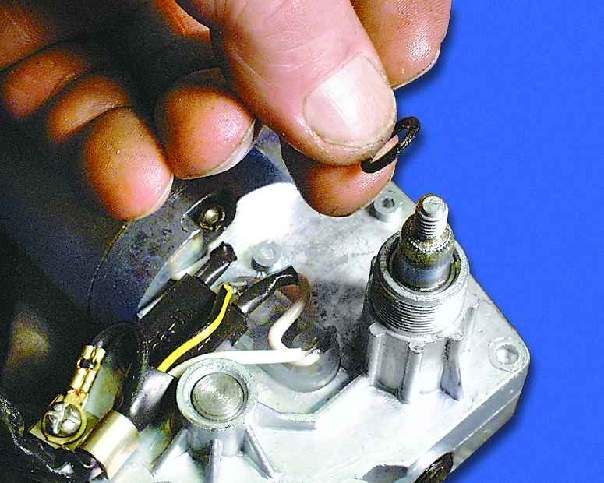

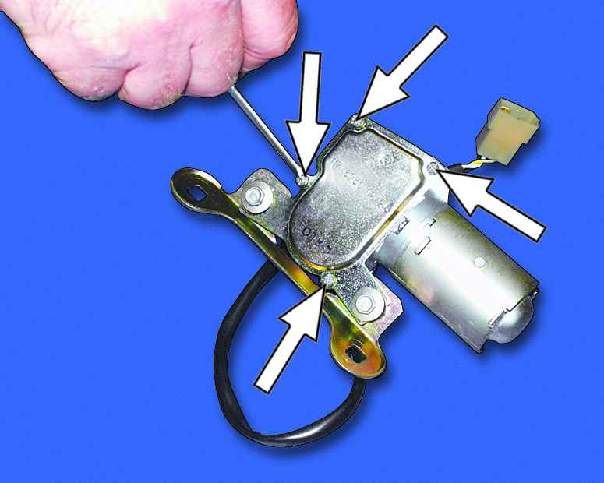

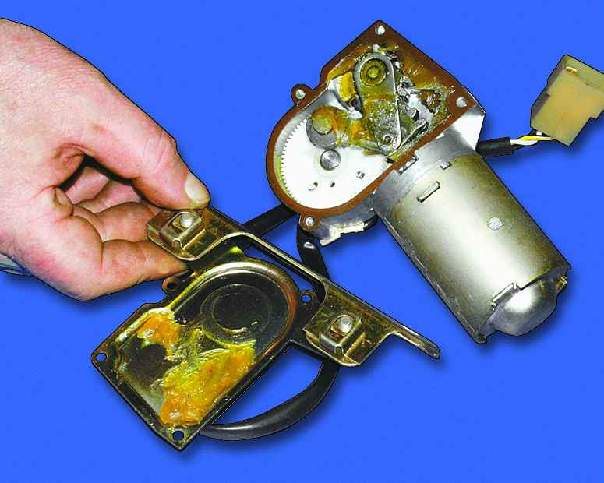

4. Выньте уплотнительное кольцо из проточки. 5. Отверните четыре винта крепления крышки редуктора. 6. Снимите крышку с кронштейном.

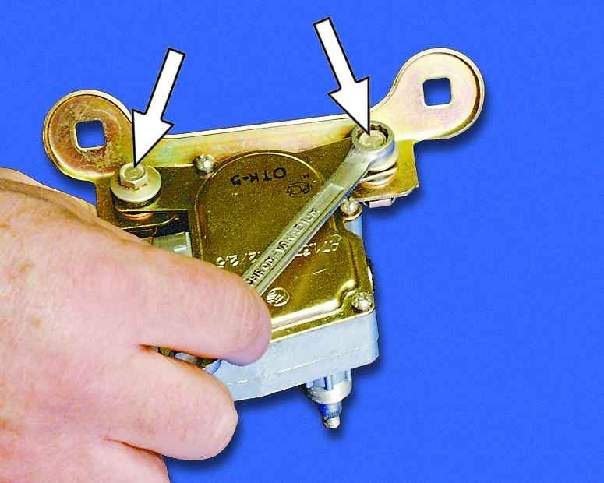

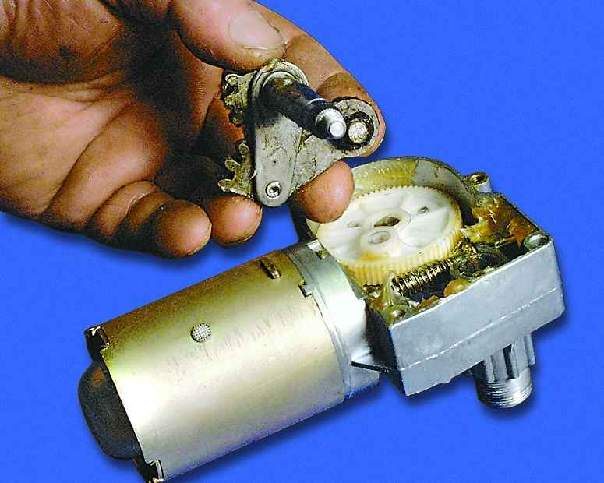

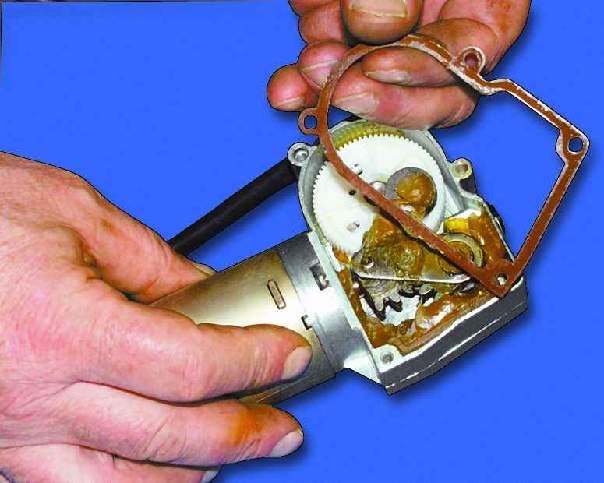

7. Отверните два болта крепления и снимите кронштейн с крышки редуктора. 8. Аккуратно снимите уплотнительную прокладку. 9. Выньте из корпуса редуктора водило.

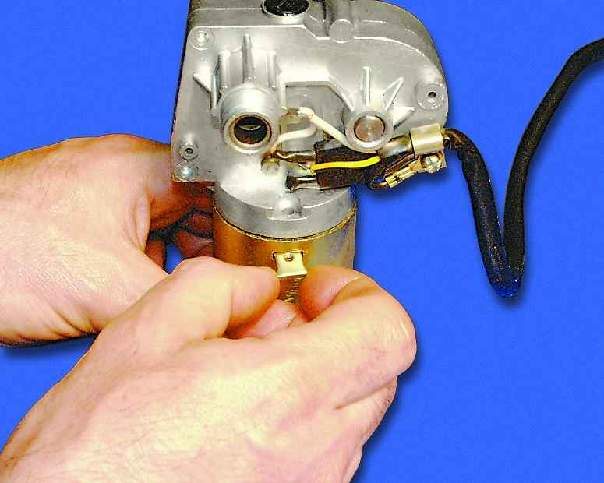

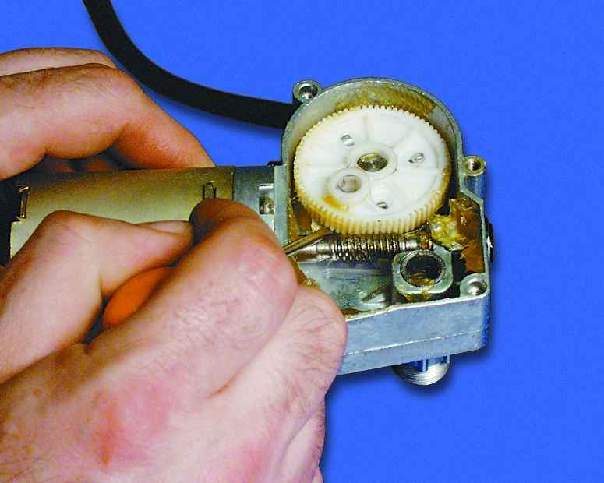

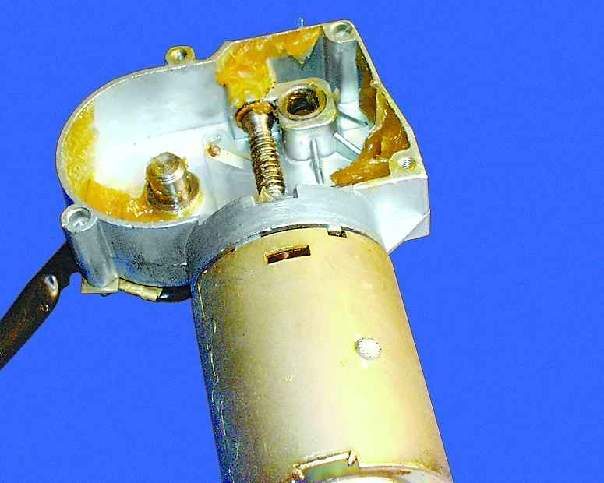

10. Снимите шестерню редуктора, приподняв ее отверткой. 11. Отверните два винта (второй находится за корпусом редуктора). 12. Выньте две закладные гайки.

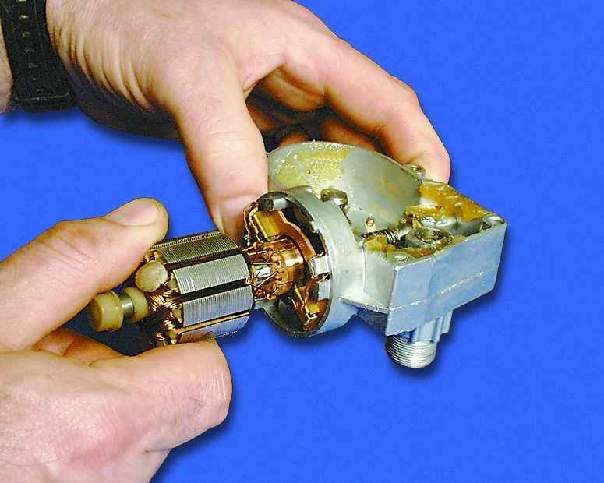

13. Снимите корпус двигателя. 14. Выньте якорь из крышки и из корпуса.
