10.16.2. Снятие и установка комбинации приборов

Вам потребуются отвертки с крестообразным и плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Опустите рулевую колонку вниз до упора, снимите рулевое колесо (см. «Снятие и установка рулевого колеса»)…
Снятие и установка комбинации приборов

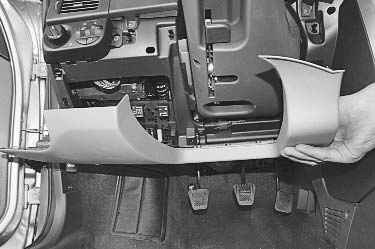

3. …и крышку блока предохранителей и реле (см. «Замена предохранителей и реле в монтажном блоке»).
Снятие и установка комбинации приборов
Снятие и установка комбинации приборов

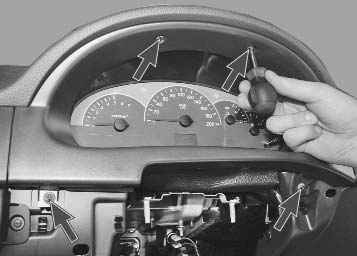

4. Выверните четыре винта крепления щитка панели приборов…

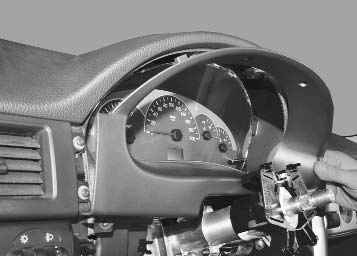

5. …и снимите щиток с панели приборов (для наглядности работы выполнены с частичной разборкой рулевой колонки).
Снятие и установка комбинации приборов
Снятие и установка комбинации приборов

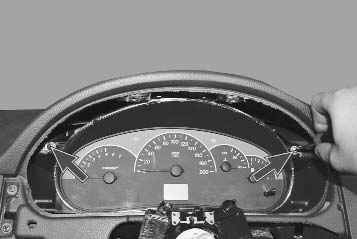

6. Выверните два винта крепления комбинации приборов к панели приборов…

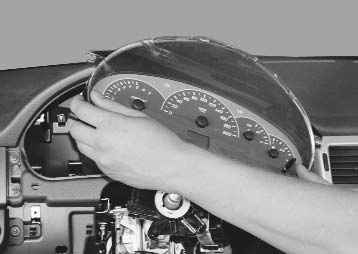

7. …и извлеките ее из гнезда.
Снятие и установка комбинации приборов
Снятие и установка комбинации приборов

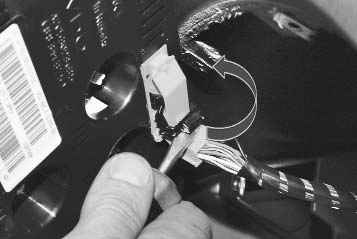

8. Подденьте и поверните фиксатор колодки жгута проводов панели приборов…

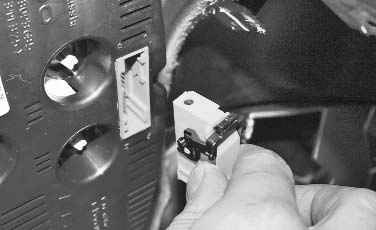

9. …и, отсоединив колодку от выводов комбинации приборов, снимите комбинацию приборов с автомобиля.

Примечание
Снятие и установка комбинации приборов
Так выглядит снятая с автомобиля комбинация приборов.

10. Установите комбинацию приборов в порядке, обратном снятию.

Предупреждение
При подключении жгута проводов к выводам комбинации приборов соблюдайте осторожность — не повредите контактные выводы.
