10.16.3. Замена контрольных ламп и ламп подсветки комбинации приборов

Вам потребуются: пинцет, торцовый ключ «на 6».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите комбинацию приборов (см. «Снятие и установка комбинации приборов»).
Замена контрольных ламп и ламп подсветки комбинации приборов
Замена контрольных ламп и ламп подсветки комбинации приборов

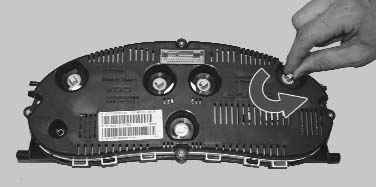

3. Поверните против часовой стрелки патрон с заменяемой лампой…

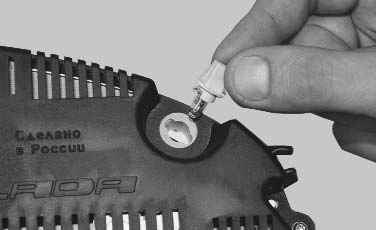

4. …и извлеките его из установочного гнезда.
Замена контрольных ламп и ламп подсветки комбинации приборов
Замена контрольных ламп и ламп подсветки комбинации приборов

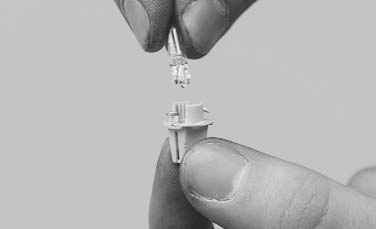

5. Выньте лампу из патрона.
6. Установите лампу в порядке, обратном снятию.

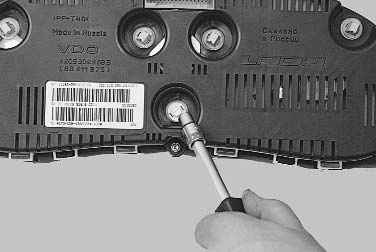

7. Поверните против часовой стрелки патрон с лампой подсветки индикатора маршрутного компьютера и извлеките его из установочного гнезда.

Примечание
Замена контрольных ламп и ламп подсветки комбинации приборов

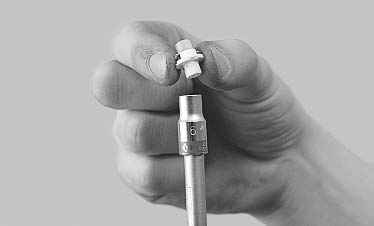

Лампу подсветки индикатора маршрутного компьютера поставляют в запасные части в сборе с патроном.

8. Установите новый патрон с лампой в порядке, обратном снятию.
