10.18.4. Снятие и установка блока управления стеклопакетом

Вам потребуются: отвертка с крестообразным лезвием, торцовый ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите правую и левую боковые облицовки тоннеля пола (см. «Снятие и установка облицовок тоннеля пола»).
Снятие и установка блока управления стеклопакетом
Снятие и установка блока управления стеклопакетом

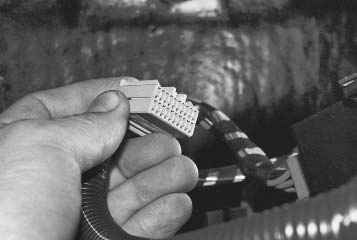

3. Отожмите фиксатор и отсоедините поочередно три колодки жгутов проводов от блока управления стеклопакетом.

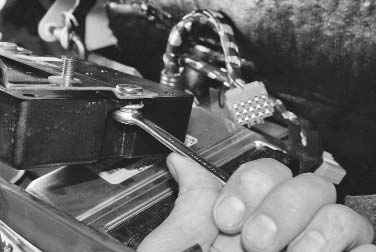

4. Отверните с обеих сторон по одной гайке крепления блока управления…
Снятие и установка блока управления стеклопакетом

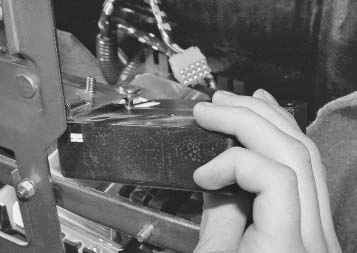

5. …и снимите блок с автомобиля.

Примечание
Снятие и установка блока управления стеклопакетом

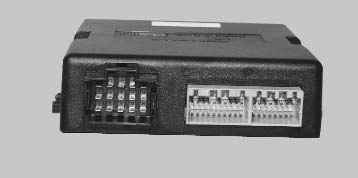

Так выглядит блок управления стеклопакетом, совмещающий функции противоугонной системы, иммобилизатора и включения световой аварийной сигнализации.
Снятие и установка блока управления стеклопакетом

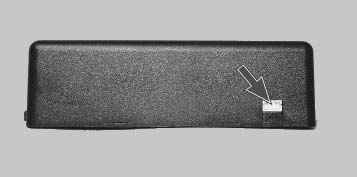

На задней стороне блока расположен трехконтактный разъем для подключения дополнительного датчика (удара или изменения объема салона), рекомендованного заводом — изготовителем автомобиля.
Снятие и установка блока управления стеклопакетом

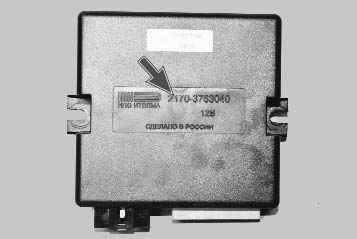

Обратите внимание на его маркировку, чтобы при замене приобрести такой же блок.
