10.4.3. Снятие и установка генератора

Вам потребуется торцовый ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите ремень привода генератора (см. «Замена ремня привода генератора»).

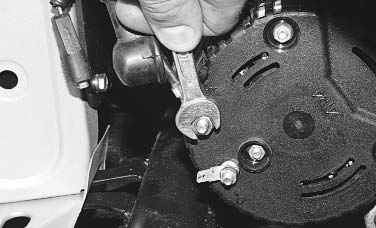

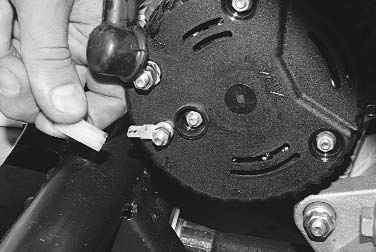

3. Отсоедините колодку с проводом от вывода «D+» генератора.	4. Отведите резиновый чехол, отверните гайку...

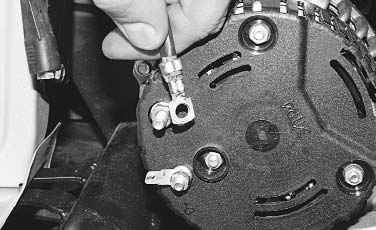

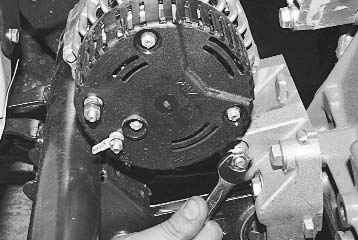

5. ...и отсоедините провода от контактной шпильки.	6. Отверните гайку болта нижнего крепления генератора к кронштейну...

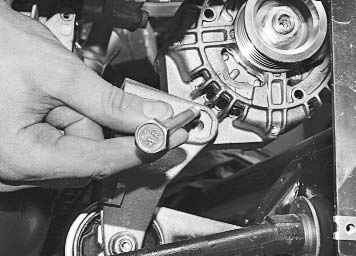

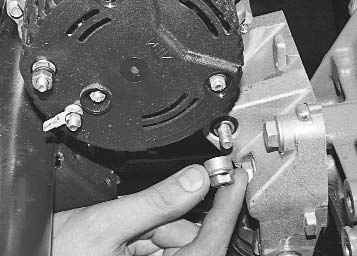

7. ...снимите гайку вместе с дистанционной втулкой...	8. ...и выньте болт нижнего крепления генератора.

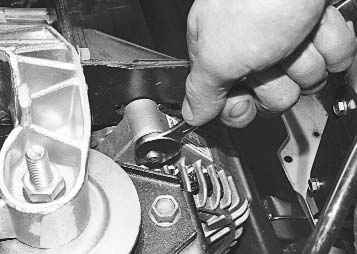

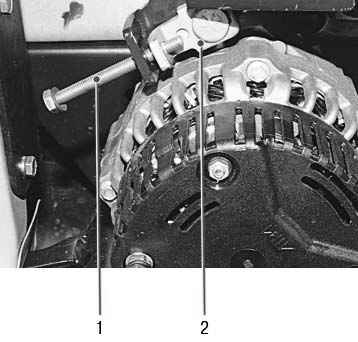

9. Окончательно отверните гайку крепления генератора к верхнему кронштейну...	10. ...полностью вывернув регулировочный болт 1, снимите натяжную планку 2...

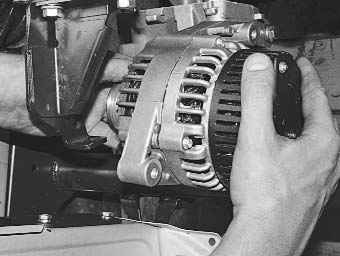

11. ...и снимите генератор с автомобиля.

12. Установите генератор в порядке, обратном снятию.

13. Отрегулируйте натяжение ремня (см. «Проверка натяжения ремня привода генератора», с. 50). Затяните гайку крепления натяжной планки генератора моментом 20 Н·м (2 кгс·м).
