10.7.3. Электронный блок управления двигателем (контроллер)

Электронный блок управления (ЭБУ, или контроллер) расположен под панелью приборов и представляет собой управляющий центр электронной системы управления двигателем. Он непрерывно обрабатывает информацию от различных датчиков и управляет системами, влияющими на токсичность отработавших газов и эксплуатационные показатели автомобиля.
В ЭБУ поступает следующая информация:
– положение и частота вращения коленчатого вала;
– положение распределительных валов;
– массовый расход воздуха двигателем;
– температура охлаждающей жидкости;
– температура всасываемого воздуха;
– положение дроссельной заслонки;
– содержание кислорода в отработавших газах;
– наличие детонации в двигателе;
– амплитуда колебаний кузова автомобиля;
– скорость автомобиля;
– напряжение в бортовой сети автомобиля;
– запрос на включение кондиционера (на автомобилях в вариантном исполнении).
На основе полученной информации ЭБУ управляет следующими системами и приборами:
– топливоподачей (форсунками и электробензонасосом);
– системой зажигания;
– регулятором холостого хода;
– адсорбером системы улавливания паров бензина;
– вентилятором системы охлаждения двигателя;
– муфтой компрессора кондиционера (на автомобилях в вариантном исполнении);
– системой диагностики.
ЭБУ включает выходные цепи (форсунки, различные реле и пр.) путем замыкания их на «массу» через его выходные транзисторы. Единственное исключение — цепь реле электробензонасоса, который запитывается через силовое реле. В свою очередь, обмоткой реле управляет ЭБУ посредством замыкания одного из выводов на «массу».
ЭБУ оснащен встроенной системой диагностики. Он может распознавать неполадки в работе ЭСУД, предупреждая о них водителя через сигнальную лампу «ПРОВЕРЬТЕ ДВИГАТЕЛЬ». Кроме того, ЭБУ хранит диагностические коды, указывающие на неисправность конкретного элемента системы и характер этой неисправности, чтобы помочь специалистам в проведении диагностики и ремонта.
В ЭБУ заложены следующие типы памяти:
– программируемое постоянное запоминающее устройство (ППЗУ);
– оперативное запоминающее устройство (ОЗУ);
– электрически репрограммируемое запоминающее устройство (ЭРПЗУ).

Программируемое постоянное запоминающее устройство (ППЗУ).
В нем находится общая программа, в которой содержится последовательность рабочих команд (алгоритмы управления) и различная калибровочная информация. Эта информация представляет собой данные управления впрыском, зажиганием, холостым ходом и др., которые зависят от массы автомобиля, типа и мощности двигателя, передаточного отношения трансмиссии и других факторов. ППЗУ называют еще запоминающим устройством калибровок. Содержимое ППЗУ не может быть изменено после программирования. Эта память не нуждается в питании для сохранения записанной в ней информации, которая не стирается при отключении питания, т.е. эта память является энергонезависимой.

Оперативное запоминающее устройство (ОЗУ).
Это «блокнот» ЭБУ. Микропроцессор контроллера использует его для временного хранения измеряемых параметров, которые он использует для расчетов, и промежуточной информации. Микропроцессор может по мере необходимости вносить в него данные или считывать их.
Микросхема ОЗУ смонтирована на печатной плате контроллера. Эта память энергозависимая и требует бесперебойного питания для сохранения. При прекращении подачи питания содержащиеся в ОЗУ диагностические коды неисправностей и расчетные данные стираются.

Электрически репрограммируемое запоминающее устройство (ЭРПЗУ).
Используется для временного хранения кодов-паролей противоугонной системы автомобиля (иммобилизатора). Коды-пароли, принимаемые ЭБУ от блока управления иммобилизатором, сравниваются с кодами, хранимыми в ЭРПЗУ, в результате чего разрешается или запрещается пуск двигателя.
В ЭРПЗУ записываются такие эксплуатационные параметры автомобиля, как общий пробег автомобиля, общий расход топлива и время работы двигателя.
ЭРПЗУ регистрирует и некоторые нарушения работы двигателя и автомобиля:
– время работы двигателя с перегревом;
– время работы двигателя на низкооктановом топливе;
– время работы двигателя с превышением максимально допустимой частоты вращения;
– время работы двигателя с пропусками воспламенения топливовоздушной смеси, на наличие которых указывает сигнальная лампа системы управления двигателем;
– время работы двигателя с неисправным датчиком детонации;
– время работы двигателя с неисправным датчиком концентрации кислорода;
– время движения автомобиля с превышением максимально разрешенной скорости в период обкатки;
– время движения автомобиля с неисправным датчиком скорости;
– количество отключений аккумуляторной батареи при включенном замке зажигания.
ЭРПЗУ энергонезависимо, оно может хранить информацию без подачи питания на контроллер.
ЭБУ расположен под консолью панели приборов.

Для замены электронного блока управления вам потребуется отвертка с крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите правую облицовку тоннеля пола (см. «Снятие и установка облицовок тоннеля пола»).
Электронный блок управления двигателем (контроллер)
Электронный блок управления двигателем (контроллер)

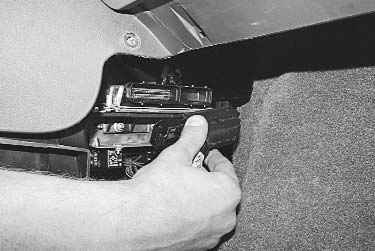

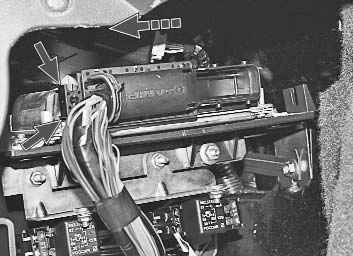

3. Возьмитесь за два выступа и выведите фиксирующую скобу вдоль плоскости разъема до упора.
4. Отсоедините колодку с проводами от ЭБУ.
Электронный блок управления двигателем (контроллер)

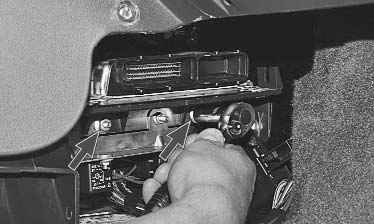

5. Отверните (не полностью) две гайки крепления кронштейна ЭБУ.

Примечание
Электронный блок управления двигателем (контроллер)

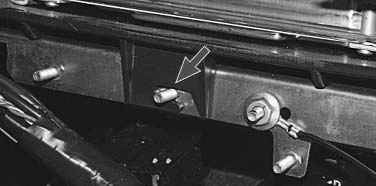

С противоположной стороны кронштейн ЭБУ гайкой не закреплен.

Электронный блок управления двигателем (контроллер)

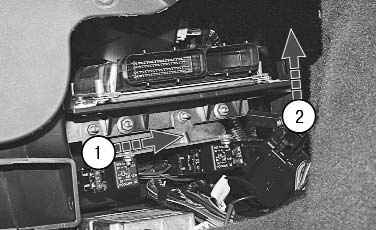

6. Передвиньте вправо кронштейн с ЭБУ и, приподняв немного вверх, снимите ЭБУ с автомобиля.
7. Установите ЭБУ в порядке, обратном снятию.

Предупреждение
Неисправный электронный блок можно заменить только новым блоком, в котором не активирована противоугонная функция. При такой замене ЭБУ будет разрешать пуск двигателя независимо от иммобилизатора. Для активации противоугонной функции проведите процедуру обучения иммобилизатора.

Для активации противоугонной функции нового контроллера необходимо выполнить процедуру обучения (см. «Обучение ключей иммобилизатора»), используя имеющиеся обучающий и рабочие ключи.
