10.9.10. Замена блока управления наружным освещением и освещением приборов

Вам потребуется отвертка с крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Замена блока управления наружным освещением и освещением приборов

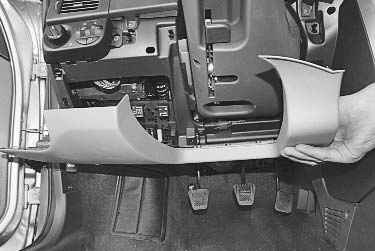

2. Снимите крышку блока предохранителей и реле (см. «Замена предохранителей и реле в монтажном блоке»).
Замена блока управления наружным освещением и освещением приборов
Замена блока управления наружным освещением и освещением приборов

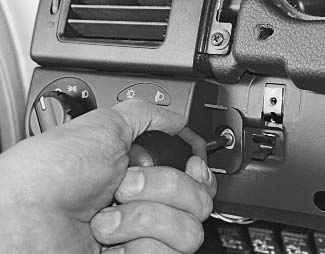

3. Выверните винт крепления блока управления наружным освещением и освещением приборов к панели приборов…

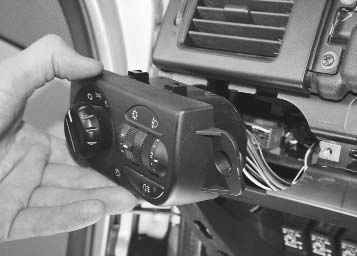

4. …и выдвиньте блок управления на себя.
Замена блока управления наружным освещением и освещением приборов
Замена блока управления наружным освещением и освещением приборов

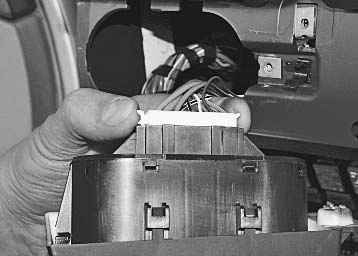

5. Сожмите с двух сторон фиксаторы колодки жгута проводов…

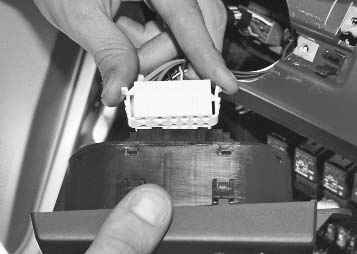

6. …и отсоедините блок управления от жгута панели приборов.

Примечание
Замена блока управления наружным освещением и освещением приборов

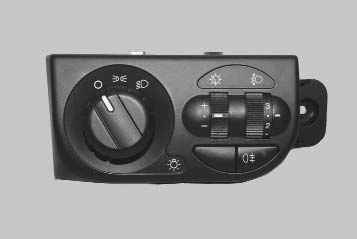

Блок управления наружным освещением и освещением приборов неразборной конструкции, поэтому при выходе из строя отдельных деталей он подлежит замене.

7. Установите блок управления наружным освещением и освещением приборов в порядке, обратном снятию.
