10.9.8. Замена фонаря освещения номерного знака

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

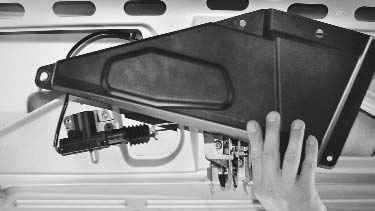

2. Снимите облицовку замка крышки багажника (см. «Снятие и установка замка крышки багажника и его привода»).

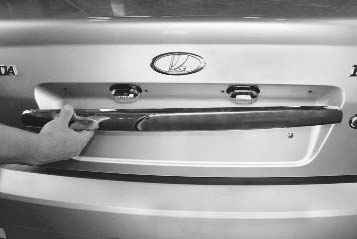

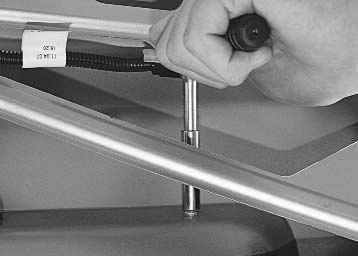

3. Отверните четыре гайки крепления накладки крышки багажника…	4. …и снимите накладку.

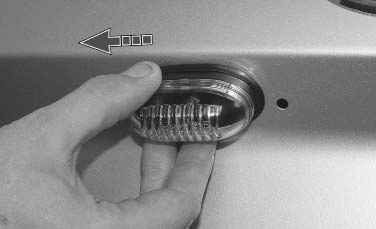

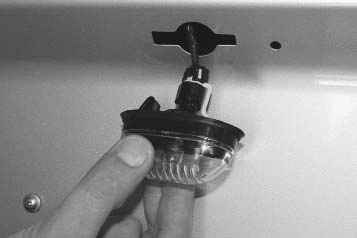

5. Сдвиньте фонарь немного влево…	6. …и извлеките из крышки багажника.

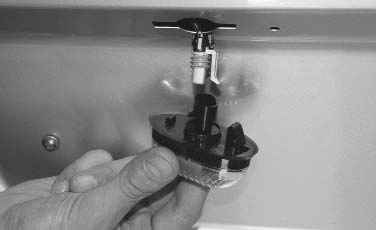

7. Отжав пластиковый фиксатор, отсоедините колодку с проводами от фонаря освещения номерного знака.

8. Установите фонарь в порядке, обратном снятию.
