5.18.11. Проверка и замена форсунок

Признаками неисправности форсунок могут быть:
– затрудненный пуск двигателя;
– неустойчивая работа двигателя;
– двигатель глохнет на холостом ходу;
– пониженная частота вращения коленчатого вала на холостом ходу;
– двигатель не развивает полной мощности, недостаточная приемистость двигателя;
– провалы в работе двигателя при движении автомобиля;
– повышенный расход топлива;
– повышенное содержание СН в отработавших газах.
Вам потребуются: шестигранный ключ «на 5», отвертка с плоским лезвием, ключ «на 17» (два), автотестер.
Проверка и замена форсунок
Проверка и замена форсунок

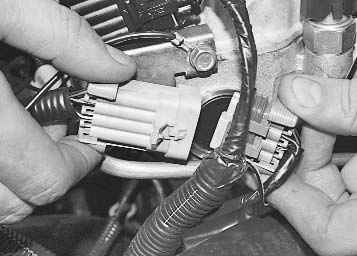

1. Разъедините соединительную колодку жгута проводов форсунок и моторного жгута, отжав фиксатор.
2. Проведите первоначальную проверку обмоток форсунок. Для этого поочередно подсоедините омметр к контактам колодок.

Примечание
Проверка и замена форсунок

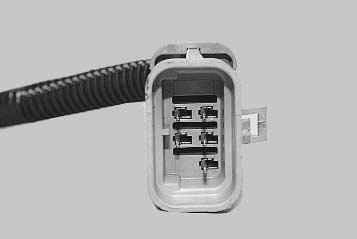

В колодке установлены пять контактов: четыре для подачи управляющего сигнала на форсунки и один общий «+12 В» (к нему подсоединен малиновый провод с черной полосой).

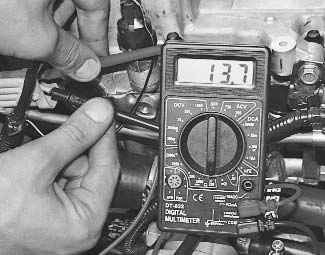

3. По очереди соединяйте четыре управляющих контакта с общим контактом и в каждом случае измеряйте сопротивление. Оно должно быть 11–15 Ом. Если при одном или нескольких измерениях величина сопротивления отличается от указанной, возможно, неисправны тестируемые форсунки или жгут их проводов.
Проверка и замена форсунок

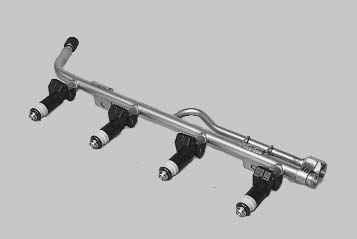

4. Для более точной проверки и замены форсунок снимите топливную рампу с автомобиля (см. «Снятие и установка топливной рампы»).
Проверка и замена форсунок
Проверка и замена форсунок

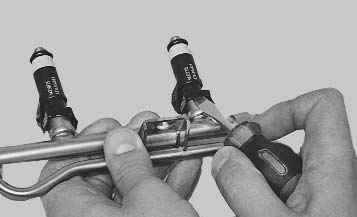

5. Подденьте отверткой пружинный фиксатор форсунки…

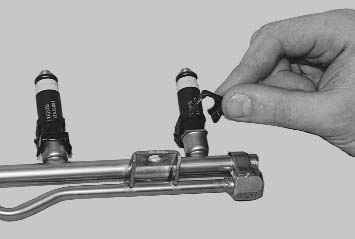

6. …снимите фиксатор…
Проверка и замена форсунок
Проверка и замена форсунок
7. ...и извлеките форсунку из топливной рампы. Аналогично извлеките остальные форсунки.

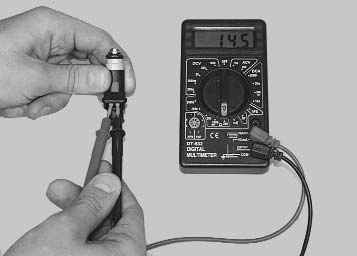

8. Для выявления неисправной форсунки подключите к контактам форсунок омметр. Он должен показать сопротивление 11–15 Ом. Если сопротивление обмотки не соответствует норме, замените неисправную форсунку, так как она неремонтопригодна.

Примечание
Проверку форсунки по форме распыляемого факела топлива и на герметичность проводите на специализированных станциях технического обслуживания, так как такая проверка непосредственно на автомобиле очень пожароопасна.

Предупреждение
Проверка и замена форсунок
Форсунки двигателя ВАЗ-21126-00 автомобиля ВАЗ-2170 Lada Priora имеют оригинальную конструкцию и невзаимозаменяемы с форсунками инжекторных двигателей ВАЗ других моделей. Приобретайте новые форсунки с точно такой же маркировкой.

Проверка и замена форсунок
Проверка и замена форсунок

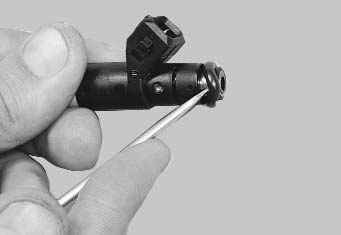

9. При каждом снятии форсунок обязательно замените уплотнительные кольца на всех форсунках со стороны рампы. Аккуратно поддев отверткой за край кольца…

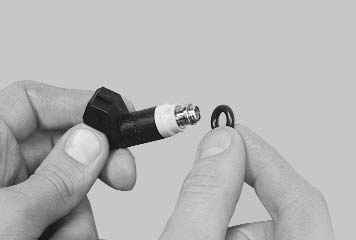

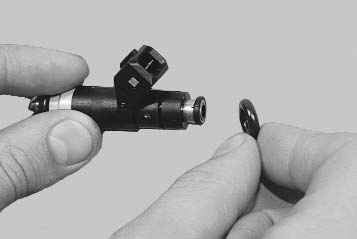

10. …снимите уплотнительное кольцо с форсунки…
Проверка и замена форсунок
11. …и аналогично снимите кольцо со стороны распылителя.

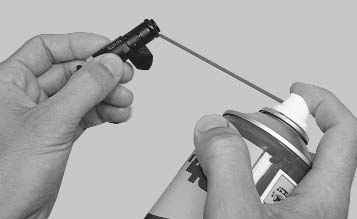

12. Если устанавливаете прежние форсунки, аккуратно промойте их распылители растворителем или очистителем карбюратора.

Предупреждение
Проверка и замена форсунок

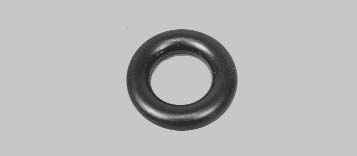

Устанавливайте новые уплотнительные кольца аккуратно, без применения какого-либо инструмента, предварительно смазав их моторным маслом.

Примечание
Уплотнительные кольца на форсунках идентичны другим кольцам, устанавливаемым на ранних моделях ВАЗа с системами впрыска топлива, и взаимозаменяемы с ними.

Проверка и замена форсунок
Проверка и замена форсунок
13. Перед установкой форсунок смажьте уплотнительные кольца моторным маслом или WD-40.

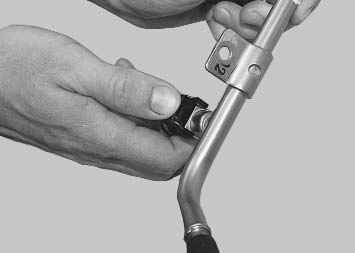

14. Установите форсунки в порядке, обратном снятию, закрепив их на рампе фиксаторами, предварительно немного их поджав.
15. Установив топливную рампу, подключив топливопровод и подсоединив колодку жгута проводов, закрепите клемму «минус» на аккумуляторной батарее, поверните 3–4 раза ключ замка зажигания в положение «I» (зажигание) с интервалами 2–3 с между включениями и проверьте герметичность соединения трубопровода и уплотнений форсунок.
16. Установите все снятые детали в порядке, обратном снятию.
