2.3.2. Замена охладителя масла (дизельные двигатели)

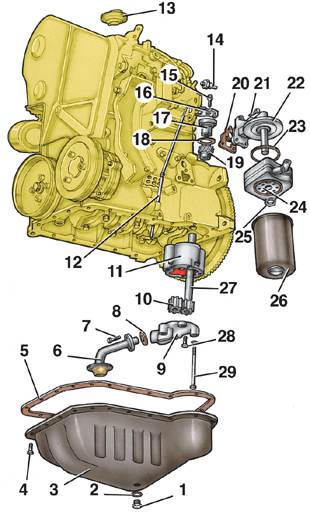

Детали системы смазки дизельного двигателя

1 – маслосливная пробка;
2 – уплотнительное кольцо;
3 – масляный картер;
4 – болт крепления картера;
5 – прокладка картера;
6 – маслоприемник масляного насоса;
7 – болт крепления маслоприемника;
8 – уплотнительное кольцо маслоприемника;
9 – крышка масляного насоса;
10 – ведомая шестерня;
11 – корпус масляного насоса;
12 – указатель уровня масла;
13 – крышка маслозаливной горловины;
14 – датчик давления масла;
15 – болт крепления вакуумного насоса;
16 – держатель вакуумного насоса;

17 – вакуумный насос;
18 – прокладка вакуумного насоса;
19 – шестерня привода вакуумного и масляного насосов;
20 – прокладка кронштейна масляного фильтра;
21 – болт крепления кронштейна;
22 – кронштейн масляного фильтра;
23 – уплотнительное кольцо охладителя;
24 – охладитель масла;
25 – гайка крепления охладителя;
26 – масляный фильтр;
27 – валик насоса;
28 – болт крепления крышки масляного насоса;
29 – болт крепления масляного насоса

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабить хомуты и снять шланги с охладителя 24, предварительно пометив их, чтобы не перепутать при установке.

2. Отвернуть масляный фильтр 26.

3. Отвернуть гайку 25 и снять охладитель 24.

4. С кронштейна 22 снять уплотнительное кольцо 23.

5. Контактные проверхности кронштейна 22 и нового охладителя 24 покрыть смазкой VW AMV 188100-02.

6. В канавку кронштейна вставить новое уплотнительное кольцо 23.

7. Установить охладитель 24, завернуть гайку 25 и затянуть моментом 25 Н·м (2,5 кгс·м).

8. Подсоединить шланги к охладителю.

9. Установить масляный фильтр.
