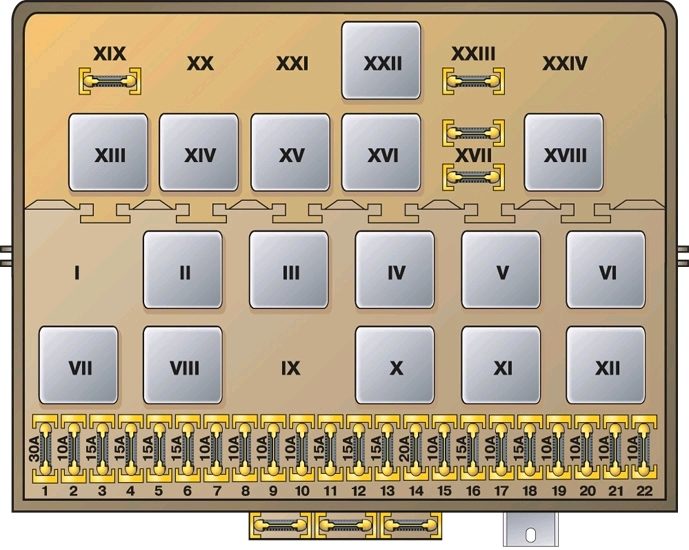

12. ЭлектрооборудованиеБлок реле и предохранителей на моделях выпуска до 07.1989 г.

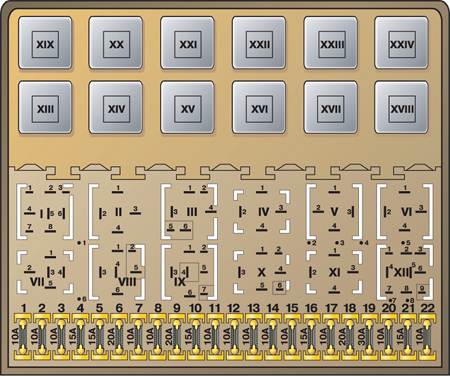

Блок реле и предохранителей на моделях выпуска с 08.1989 г.
Блок предохранителей и реле находится в левой полке 1 (см. рис. Крепление
верхней полки) под панелью приборов и закрыт крышкой 4.
Величина номинального тока нанесена на корпус предохранителя. Кроме того, корпус
предохранителя имеет цвет, соответствующий номинальной величине тока.
Предупреждение
 С 08.89 г. на автомобилях
моделей Jetta и с 08.89 г. на автомобилях моделей Golf был изменен блок предохранителей
и реле.
В блоке предохранителей
и реле под предохранителями находятся запасные предохранители и пинцет для вынимания
предохранителей из контактных гнезд.
Запрещается заменять предохранители
проволокой или аналогичными средствами, т. к. это может привести к серьезным повреждениям
электрооборудования.
|
Величина номинального тока, А
|
Цвет
|
|
10
|
Красный
|
|
15
|
Голубой
|
|
20
|
Желтый
|
|
30
|
Зеленый
|
Цепи, защищаемые предохранителями (модель Golf выпуска до 07.1989 г. и модель
Jetta до 12.1988 г.)
|
N предохра
нителя
|
Цепи, защищаемые предохранителями
|
Величина тока, А
|
|
1
|
Электровентилятор
|
30
|
|
2
|
Лампа сигнала торможения
|
10
|
|
3
|
Прикуриватель, радиоприемник, часы, плафон освещения
салона
|
10
|
|
4
|
Аварийная сигнализация
|
15
|
|
5
|
Топливный насос
|
15
|
|
6
|
Противотуманная фара
|
15
|
|
7
|
Задний левый фонарь габаритного света
|
10
|
|
8
|
Задний правый фонарь габаритного света
|
10
|
|
9
|
Дальний свет правой фары, контрольная лампа дальнего
света фар
|
10
|
|
10
|
Дальний свет левой фары
|
10
|
|
11
|
Стеклоочиститель, омыватель ветрового стекла, омыватель
фар
|
15
|
|
12
|
Стеклоочиститель и омыватель стекла двери задка, контрольная
лампа уровня охлаждающей жидкости, наружное зеркало заднего вида с электроприводом
|
15
|
|
13
|
Обогрев заднего стекла двери задка, обогреватель наружного
зеркала заднего вида
|
20
|
|
14
|
Вентилятор отопителя
|
20
|
|
15
|
Фонарь заднего хода, лампа освещения схемы выбора передач
(автоматическая коробка)
|
10
|
|
16
|
Звуковой сигнал высокого тона
|
15
|
|
17
|
Автоматическое пусковое устройство карбюратора, электрический
подогреватель впускной трубы, клапан отключения подачи топлива на принудительном
холостом ходу
|
10
|
|
18
|
Звуковой сигнал высокого и низкого тона, обогрев переднего
сиденья, лампа включения стояночного тормоза
|
10
|
|
19
|
Указатель поворота
|
10
|
|
20
|
Фонарь освещения номерного знака, лампа освещения вещевого
ящика, противотуманные фары
|
10
|
|
21
|
Ближний свет левой фары
|
10
|
|
22
|
Ближний свет правой фары
|
10
|
Расположение реле в блоке (модель Golf выпуска до 07.1989 г. и модель Jetta
до 12.1988 г.)
|
N гнезда реле
|
Реле
|
Примечание
|
|
I
|
Свободное
|
–
|
|
II
|
Реле подогревателя впускной трубы
|
Карбюраторный двигатель
|
|
Реле топливного насоса
|
Двигатель с впрыском топлива
|
|
Реле свечей накаливания
|
Дизельный двигатель
|
|
III
|
Реле сигнализации ремней безопасности
|
Дизельный двигатель
|
|
IV
|
Реле сигнализации выбора передач
|
Автоматическая коробка
|
|
V
|
Реле кондиционера
|
–
|
|
VI
|
Реле звуковых сигналов
|
–
|
|
VII
|
Реле противотуманных фар
|
–
|
|
VIII
|
Реле разгрузки контактов х
|
–
|
|
IX
|
Свободное
|
–
|
|
X
|
Реле омывателя
|
–
|
|
XI
|
Реле стеклоочистителя и омывателя стекла двери задка
|
–
|
|
XII
|
Реле аварийной сигнализации
|
–
|
|
XIII
|
Реле сигнализации ремней безопасности
|
–
|
|
XIV
|
Реле сигнализации ремней безопасности, подогрева заднего
стекла, контрольная лампа давления
|
–
|
|
XV
|
Реле омывателя фар
|
–
|
|
XVI
|
Реле увеличения частоты вращения холостого хода
|
Двигатель с впрыском топлива
|
|
XVII
|
Свободное
|
Предохранитель заднего противотуманного фонаря, кондиционера
|
|
XVIII
|
Реле вентилятора
|
Двигатель с карбюратором 2Е2
|
|
Реле сигнализатора аварийного уровня охлаждающей жидкости
|
Дизельный двигатель и двигатель с впрыском топлива
|
|
XIX
|
Свободное
|
Предохранитель стеклоподъемника
|
|
XX
|
Реле подогрева сиденья водителя
|
–
|
|
XXI
|
Реле подогрева сиденья пассажира
|
–
|
|
XXII
|
Реле отключения топлива при принудительном холостом
ходу
|
Двигатель с карбюратором 2Е2
|
|
XXIII
|
Свободное
|
–
|
|
XXIV
|
Свободное
|
–
|
Цепи, защищаемые предохранителями (модель Golf выпуска с 08.1989 г. и модель
Jetta с 01.1989 г.)
|
N предохра
нителя
|
Цепи, защищаемые предохранителями
|
Величина тока, А
|
|
1
|
Ближний свет левой фары
|
10
|
|
2
|
Ближний свет правой фары
|
10
|
|
3
|
Лампа подсветки приборов, фонарь освещения номерного
знака
|
10
|
|
4
|
Лампа освещения вещевого ящика
|
15
|
|
5
|
Стеклоочиститель и омыватель ветрового стекла
|
15
|
|
6
|
Вентилятор отопителя
|
20
|
|
7
|
Правый задний фонарь, лампа стояночного света
|
10
|
|
8
|
Обогрев заднего стекла
|
20
|
|
9
|
Противотуманные фары
|
15
|
|
10
|
Дальний свет левой фары
|
10
|
|
11
|
Дальний свет правой фары
|
10
|
|
12
|
Звуковой сигнал
|
10
|
|
13
|
Фонарь заднего хода, подогрев омывателя
|
10
|
|
14
|
Клапан отсечки топлива (дизельный двигатель)
|
10
|
|
15
|
Панель приборов
|
15
|
|
16
|
Аварийная сигнализация
|
10
|
|
17
|
Свободный
|
–
|
|
18
|
Электровентилятор, реле кондиционера
|
30
|
|
19
|
Лампа сигнала торможения
|
10
|
|
20
|
Плафон освещения салона
|
15
|
|
21
|
Радиоприемник и прикуриватель
|
10
|
Расположение реле в блоке (модель Golf выпуска с 08.1989 г. и модель Jetta
с 01.1989 г.)
|
N гнезда реле
|
Реле
|
Примечание
|
|
I
|
Реле кондиционера
|
–
|
|
II
|
Реле стеклоочистителя окна двери задка
|
–
|
|
III
|
Реле системы зажигания Digiret Digifant
|
–
|
|
IV
|
Реле разгрузки контактов х
|
–
|
|
V
|
Реле сигнализатора аварийного уровня охлаждающей жидкости
|
–
|
|
VI
|
Реле аварийной сигнализации
|
–
|
|
VII
|
Реле омывателя фар
|
–
|
|
VIII
|
Реле переключения режимов стеклоочистителя
|
–
|
|
IX
|
Реле сигнализации ремней безопасности
|
–
|
|
X
|
Реле противотуманных фар
|
–
|
|
XI
|
Реле звукового сигнала высокого и низкого тона
|
Если сигнал высокого тона, то вместо реле стоит перемычка
|
|
XII
|
Реле свечей накаливания
|
Дизельный двигатель
|
|
XIII
|
Реле электровентилятора
|
–
|
|
XIV
|
Реле подогрева впускной трубы
|
–
|
|
XV
|
Реле насоса АБС
|
–
|
|
XVI
|
Реле АБС
|
–
|
|
XVII
|
Cвободное
|
–
|
|
XVIII
|
Cвободное
|
Предохранитель электропривода сидений
|
|
XIX
|
Реле автоматической трансмиссии
|
–
|
|
XX
|
Реле управления свечей накаливания
|
Дизельный двигатель
|
|
XXI
|
Реле стеклоподъемника
|
–
|
|
XXII
|
Свободное
|
Предохранитель АБС
|
|
XXIII
|
Свободное
|
Предохранитель кондиционера
|
|
XXIV
|
Свободное
|
Предохранитель стеклоподъемника
|
|
