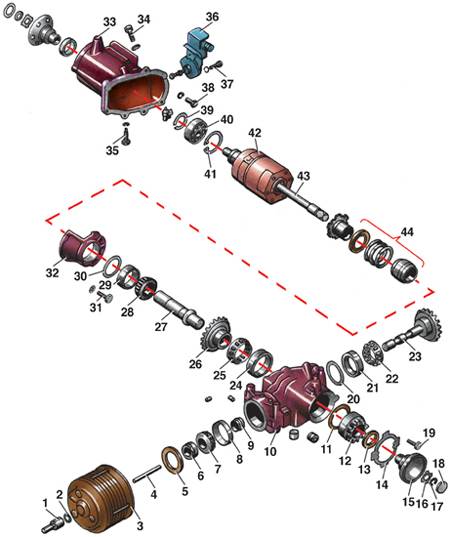

1 – центрирующая гайка;
2 – сальник;
3 – вискомуфта;
4 – ось;
5 – сальник;
6 – гайка;
7 – подшипник;
8 – наружное кольцо подшипника;
9 – втулка;
10 – картер главной передачи;
11 – сальник;
12 – гайка с кольцом;
13 – сальник;
14 – стопорная пластина;
15 – фланец полуоси;
16 – шайба;
17 – стопорное кольцо;
18 – колпачок;
19 – болт;
20 – регулировочная шайба;
21 – наружное кольцо подшипника;
22 – подшипник;
|
23 – ведущая шестерня;
24 – наружное кольцо подшипника;
25 – подшипник;
26 – ведомая шестерня;
27 – вал шестерни;
28 – подшипник;
29 – наружное кольцо подшипника;
30 – регулировочная шайба;
31 – болт;
32 – кронштейн;
33 – картер дифференциала;
34 – болт;
35 – болт;
36 – вакуумная камера;
37 – болт;
38 – болт;
39 – стопорное кольцо;
40 – подшипник;
41 – стопорное кольцо;
42 – дифференциал;
43 – вал;
44 – блокировка шестерни свободного хода |
