9.2.4. Снятие и установка подшипников/ступиц задних колесЭлементы крепления подшипника/ступицы заднего колеса на переднеприводных
автомобилях
1 – самоконтрящийся болт, 35 Нм,
2 – суппорт заднего тормоза,
3 – болты, 60 Нм,
4 – тормозной диск,
5 – болты, 60 Нм,
|
6 – подшипник/ступица заднего колеса,
7 – тампованный кожух,
8 – задняя балка,
9 – датчик вращения заднего колеса,
10 – фиксатор датчика вращения заднего колеса
|
Предупреждение
 При установке болта 1 необходимо
использовать новый болт.
Подшипник/ступица заднего
колеса 6 представляют собой единый узел. В этом случае не требуется регулировка
подшипника заднего колеса.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

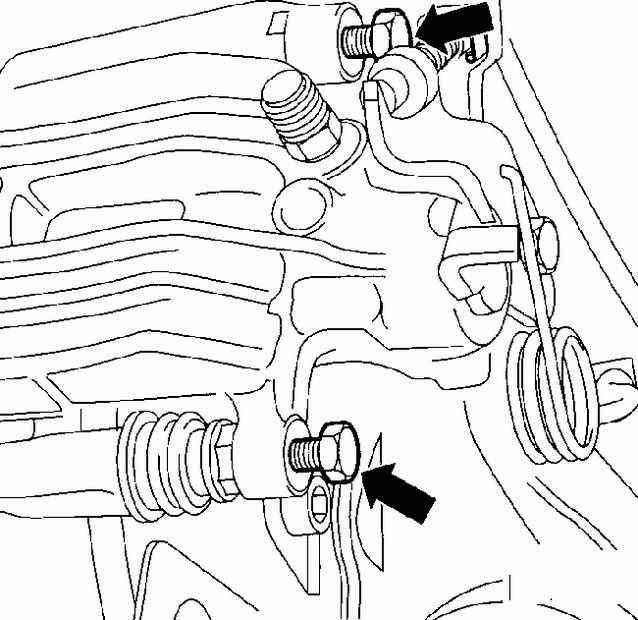

1. Отвинтите два болта крепления
тормозного суппорта, при этом, используя тонкий гаечный ключ, удерживайте
направляющий палец от проворачивания. |
| 2. Снимите тормозные колодки. |
| 3. Снимите тормозной диск.
|
 |

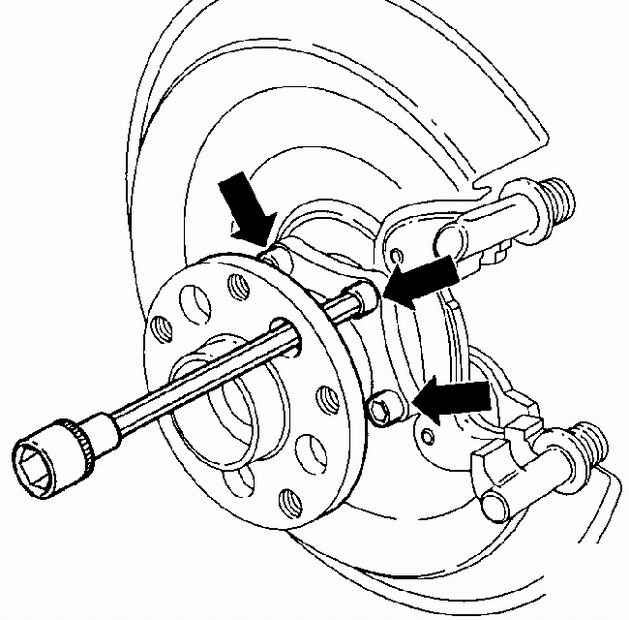

4. Через отверстие в ступице,
отвинтите пять болтов крепления подшипника/ступицы заднего колеса. |
| 5. Снимите подшипник/ступицу заднего
колеса. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите подшипник/ступицу заднего колеса
и привинтите болтами, затянув их моментом 60 Нм. |
| 2. Установите тормозной диск.
|
| 3. Установите тормозные колодки.
|
| 4. Установите суппорт тормоза и закрепите его
новыми самоконтрящимися болтами, при этом тонким гаечным ключом удерживайте
направляющий палец от проворачивания.
|
|
|
