2.7.5. Снятие масляного насоса с приводом балансирных валов

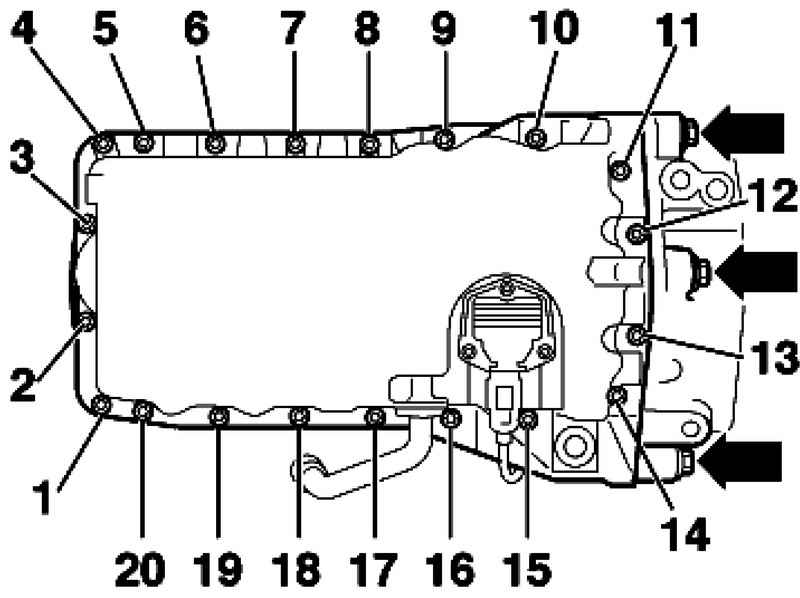

Рис. 2.173. Порядок затягивания болтов крепления масляного поддона

Демонтируйте масляный поддон.

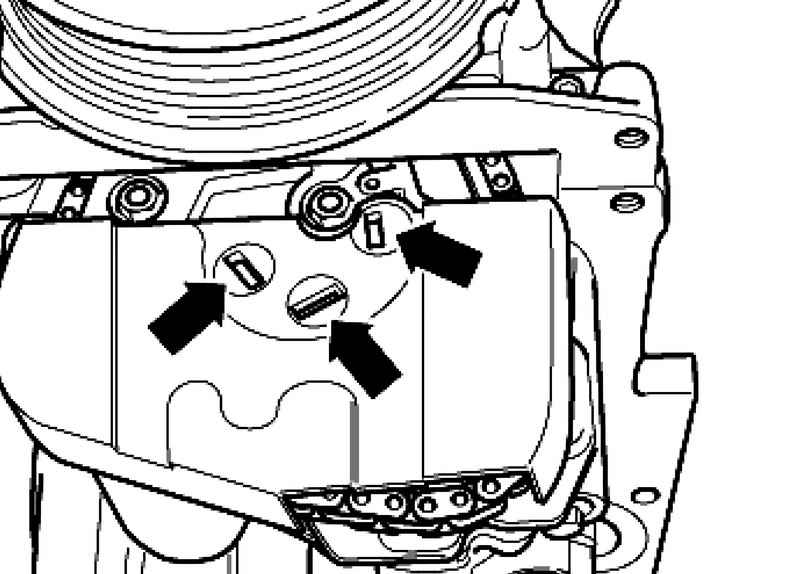

Рис. 2.174. Стопорные язычки

Снимите крышку цепи. При необходимости разблокируйте стопорные язычки через отверстия маленькой отверткой (рис. 2.174).

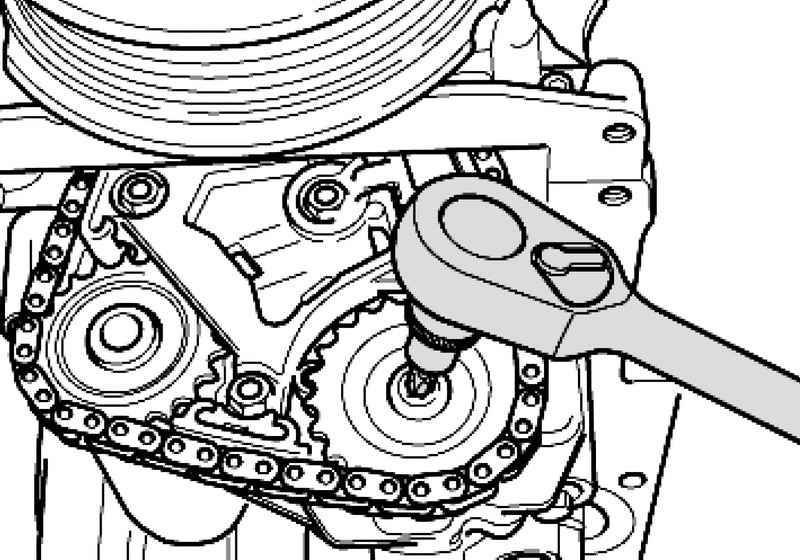

Рис. 2.175. Откручивание звездочки цепного привода масляного насоса

Открутите болт крепления звездочки цепного привода масляного насоса (рис. 2.175). Удерживайте можно за центральный болт демпфера крутильных колебаний.

ВНИМАНИЕ Звездочку привода балансирных валов откручивать запрещено.

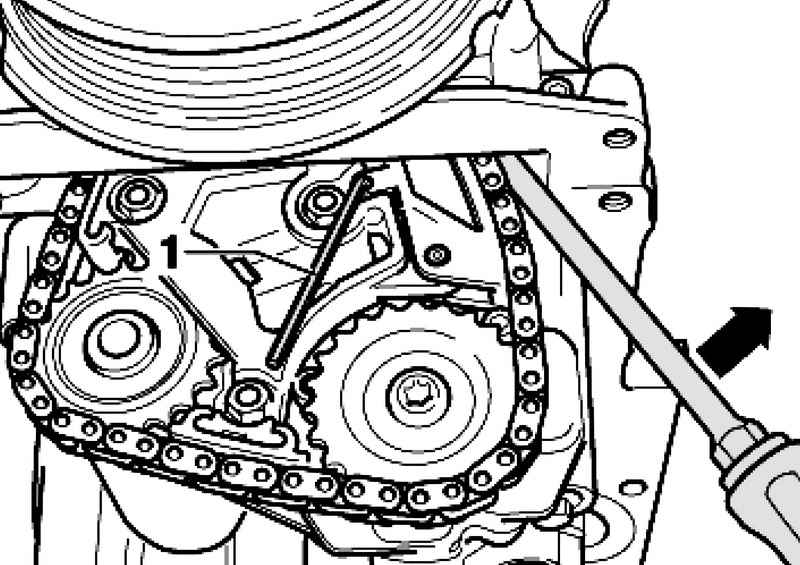

Рис. 2.176. Ослабление планки натяжителя

Ослабьте планку натяжителя отверткой и зафиксируйте ее шестигранным ключом 1, раствор ключа 3 мм (рис. 2.176).

Рис. 2.177. Вывешивание цепи

Снимите звездочку масляного насоса и вывесить цепь на приводе балансирных валов (рис. 2.177).

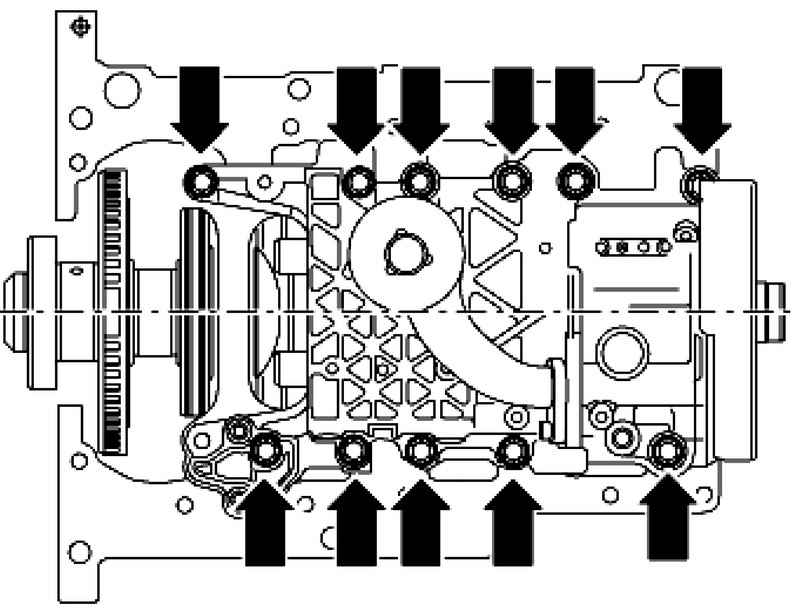

Рис. 2.178. Болты крепления привода балансирных валов

Открутите болты привода балансирных валов от краев к центру и снимите его (рис. 2.178).

Снимите промежуточную пластину.
