2.7.6. Установка и регулировка масляного насоса с приводом балансирных валов

ПРИМЕЧАНИЕ
Замените промежуточную пластину.
Соблюдайте срок годности герметика.
Масляный поддон и привод от балансирных валов с промежуточной пластиной должен быть установлен и прикручен в течение 5 мин после нанесения силиконового герметика.

Удалите остатки герметика на блоке цилиндров с помощью плоского шабера.
Отрежьте носик тюбика по передней отметке (Диаметр отверстия около 3 мм).
Нанесите силиконовый герметик, как показано на рисунке, на чистую посадочную поверхность новой промежуточной пластины.
Соблюдайте следующие указания.
Валик герметика должен быть 2–3 мм толщиной.
В местах отверстий под крепежные болты нанесите герметик с внутренней стороны
Валик герметика должен быть обращен к блоку цилиндров. К масляному поддону герметик не нужен.

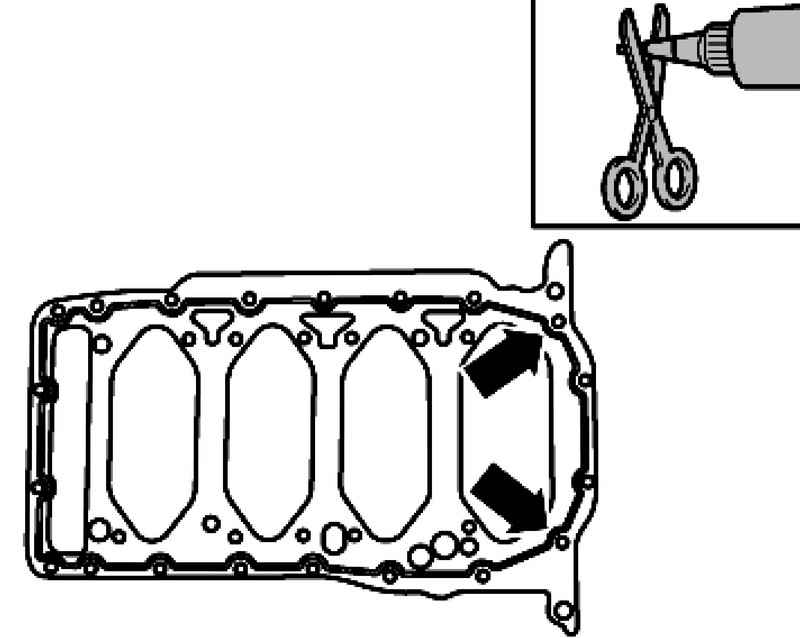

Схема нанесения герметика
Рис. 2.179. Схема нанесения герметика



ПРИМЕЧАНИЕ
Толщина жгута герметика не должна превышать выше указанного значения, так как лишний герметик может попасть в масляный поддон и засорить сетчатый фильтр маслозаборного патрубка масляного насоса (рис. 2.179).

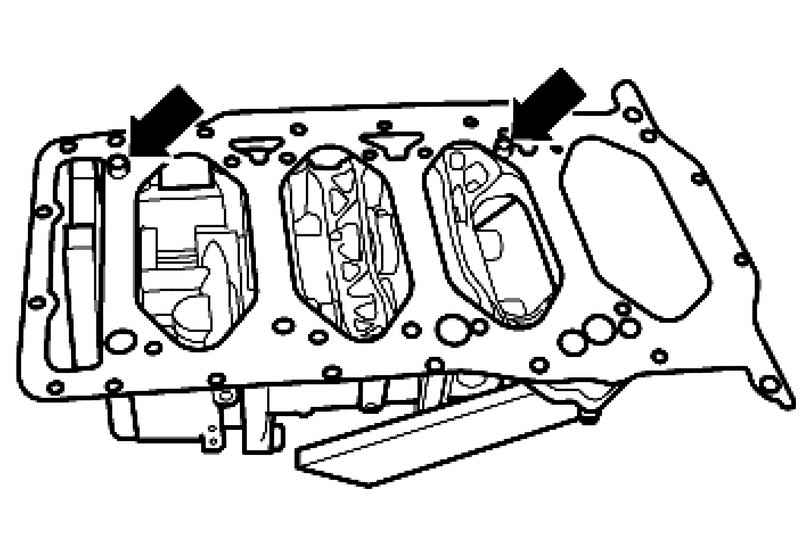

Установочны втулки привода балансирных валов
Рис. 2.180. Установочны втулки привода балансирных валов


Насадите промежуточную пластину на установочные втулки привода балансирных валов, как показано на рисунке 2.180.
Установите масляный насос с приводом балансирных валов и промежуточной пластиной. Прикрутите крепежные болты, начиная от середины к краям, с моментом затяжки 15 Н·м + 1/4 оборота (90°).

ПРИМЕЧАНИЕ
Соблюдайте различную длину болтов.

Приведите коленвал в положение ВМТ первого цилиндра.

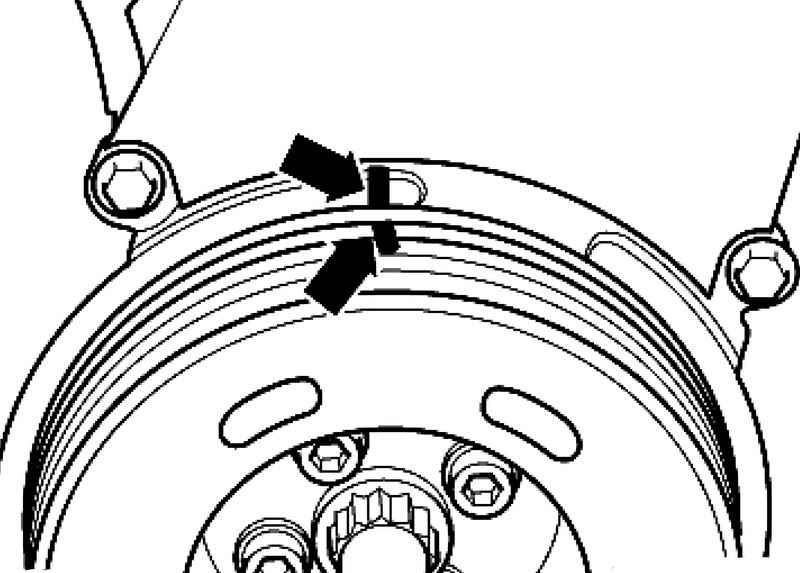

Совмещение меток при приведении коленвала в положение ВМТ первого цилиндра
Рис. 2.181. Совмещение меток при приведении коленвала в положение ВМТ первого цилиндра


Совместите отметку на звездочке цепного привода балансирного вала с фиксирующим отверстием (рис. 2.181).
Зафиксируйте звездочку в данном положении стопорным штифтом. Наденьте цепь на звездочку балансирного вала.
Установите звездочку масляного насоса и прикрутите болт крепления от руки.

ПРИМЕЧАНИЕ
Звездочка цепного привода масляного насоса устанавливается только в одном положении. Для установки разрешается прокручивать только масляный насос.

Удалите стопорный штифт и шестигранный ключ 1. Закрепите звездочку масляного насоса. Момент затяжки 20 Н·м + 1/4 об. (90°). Удерживайте можно за центральный болт демпфера крутильных колебаний.
Установите масляный поддон.
Дальнейшая сборка выполняется, соответственно, в последовательности, обратной демонтажу.
Соответствие болтов крепления привода балансирного вала:
A – Шестигранный болт M7х40;
B – Шестигранный болт M7х55;
C – Шестигранный болт M7х90;
D – Шестигранный болт M7х115;
E – Резьбовая пробка с уплотнительным кольцом круглого сечения.

Предварительное натяжение натяжителя цепи

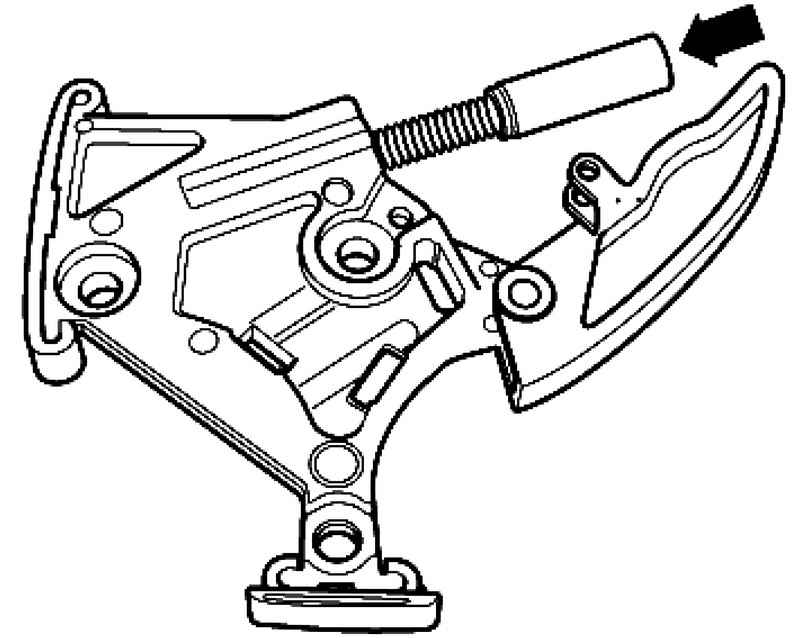

Поршень натяжителя
Рис. 2.182. Поршень натяжителя


Натяните поршень от руки (рис. 2.182).

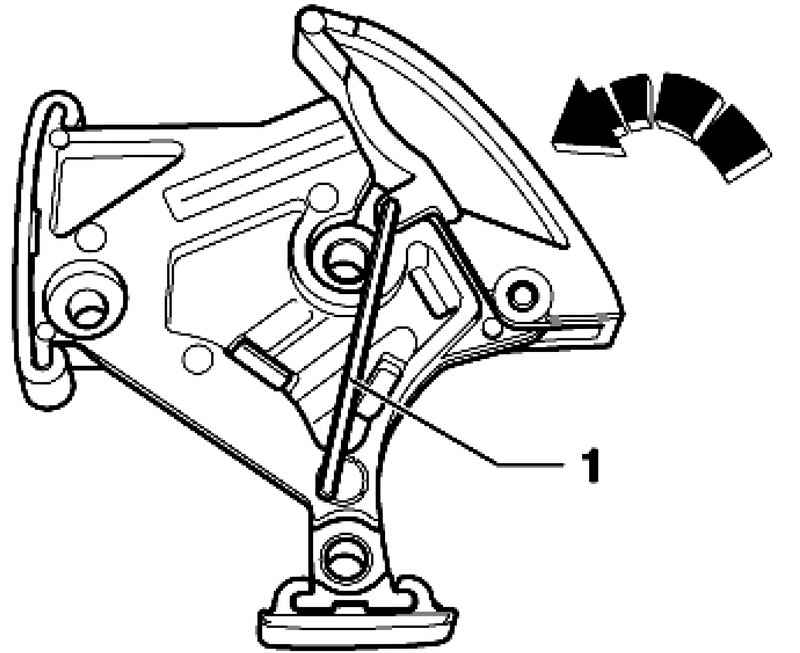

Планка натяжителя
Рис. 2.183. Планка натяжителя


Надавите планку натяжителя по направлению стрелки и застопорить ее шестигранным ключом 1, раствор ключа 3 мм (рис. 2.183).
