2.8.5. Снятие и установка трубки подачи охлаждающей жидкости

Демонтаж
Демонтируйте всасывающую трубу.

Штекер и болты крепления опры впускного коллектора
Рис. 2.190. Штекер и болты крепления опры впускного коллектора


Извлеките штекер 1 из крепления и высвободить кабель (рис. 2.190).
Открутите все электрические провода от опоры впускного коллектора.
Выкрутите болты 2–4 и снимите опору впускного коллектора.
Отсоедините водяной шланг от трубки подачи охлаждающей жидкости.

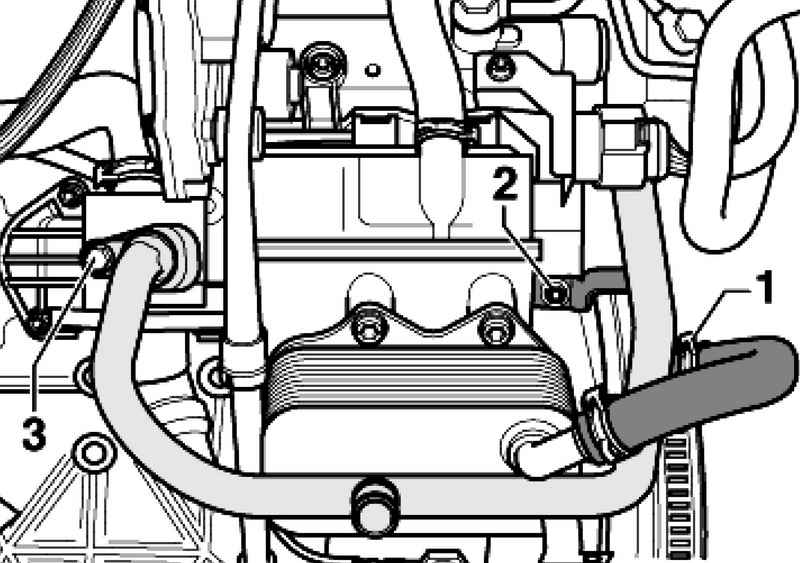

Водяной шланг и болты крепления трубки водяного охлаждения
Рис. 2.191. Водяной шланг и болты крепления трубки водяного охлаждения


Отсоедините водяной шланг 1 от трубки подачи охлаждающей жидкости (рис. 2.191).
Выкрутите болты 2–3 и снимите трубку.

Монтаж
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Прокладки и уплотнительные кольца необходимо заменить.
Все шланговые соединения необходимо закрепить стандартными хомутами, соответствующими модельному году.
