2.8.9. Снятие и утановка радиатора

Демонтаж радиатора

Слейте охлаждающее средство.

Снимите облицовку переднего бампера.

Установите консоль замка капота в сервисное положение.

Продолжение для автомобилей всех типов

Отсоедините водяные шланги от радиатора.

Снимите вентиляторы с кронштейном.

ПРИМЕЧАНИЕ

Чтобы избежать повреждений конденсатора, а также трубопроводов и шлангов контура системы кондиционирования, необходимо следить за тем, чтобы линии и шланги были проложены без натяга, перегибов и изломов.

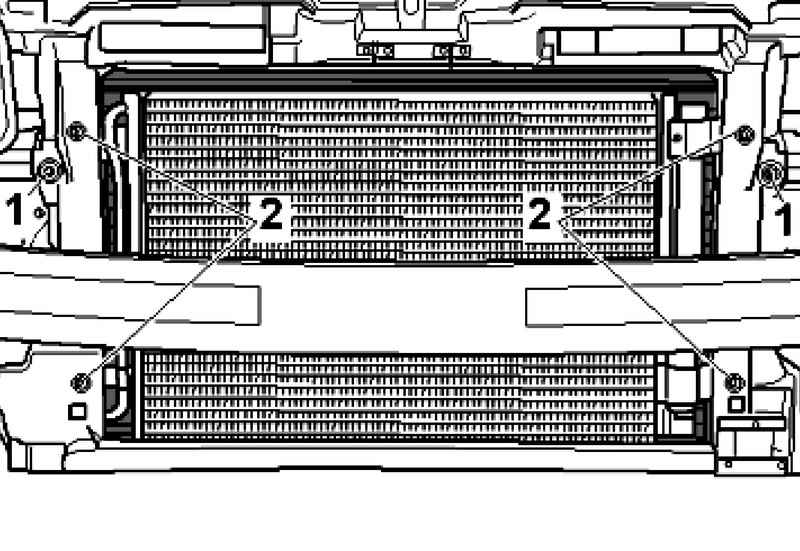

Рис. 2.202. Винты крепления подшипника радиатора и конденсатора

Выкрутите винты 1 из подшипника радиатора (рис. 2.202).

Откиньте радиатор немного назад.

Выкрутите крепежные винты 2 конденсатора.

Выньте радиатор.

ПРИМЕЧАНИЕ

На автомобиле Passat радиатор снимают через низ, а на автомобиле Eos – через верх.

Установка радиатора

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

При установке нового радиатора используйте старую охлаждающую жидкость повторно запрещается.

Залейте охлаждающее средство.

Моменты затяжки

Подшипник радиатора на замковом держателе – 5 Н·м.

Конденсатор к радиатору – 5 Н·м.

Кронштейн вентиляторов к радиатору – 5 Н·м.
