4.3.3. Замена датчика уровня кузова в автомобиле

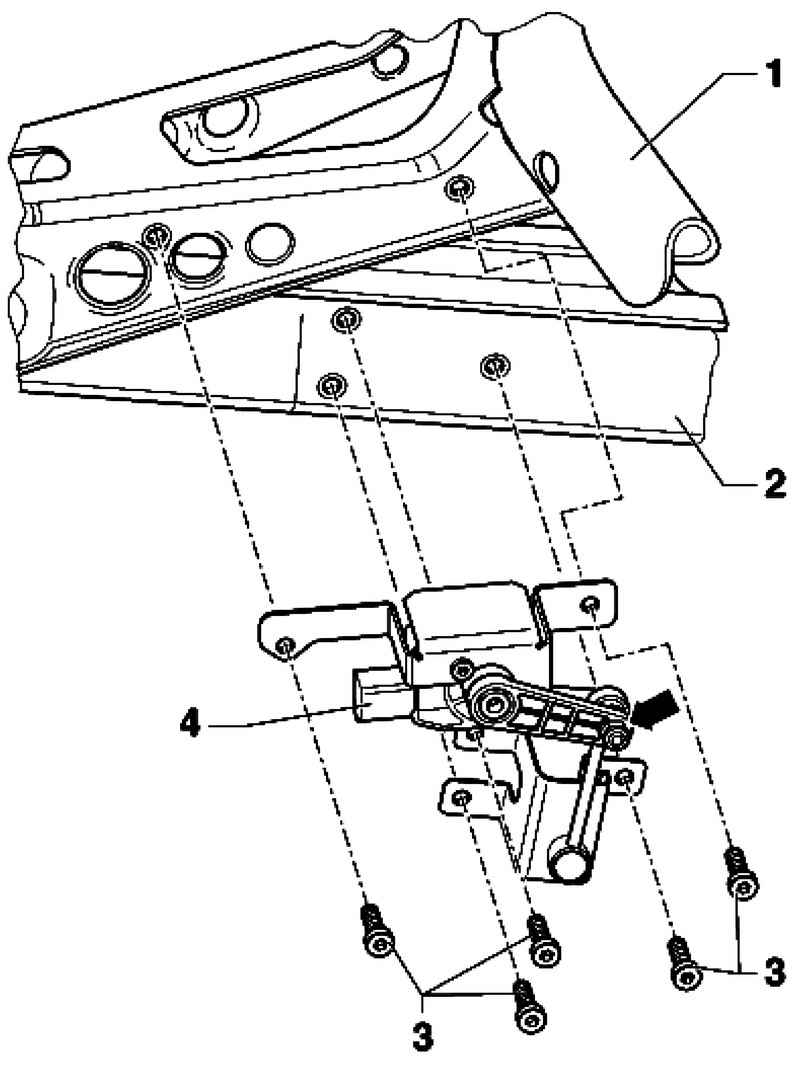

Рис. 4.67. Крепление датчика уровня кузова: 1 – подрамник; 2 – нижний поперечный рычаг; 3 – болт; 4 – задний левый датчик уровня кузова

ПРИМЕЧАНИЕ

Датчик уровня кузова в качестве запасной детали поставляется только вместе с соединительной тягой, а также верхним и нижним держателями.

Заменять датчик следует при установленном подрамнике.

Снятие

Отсоедините штекерный разъем 1.

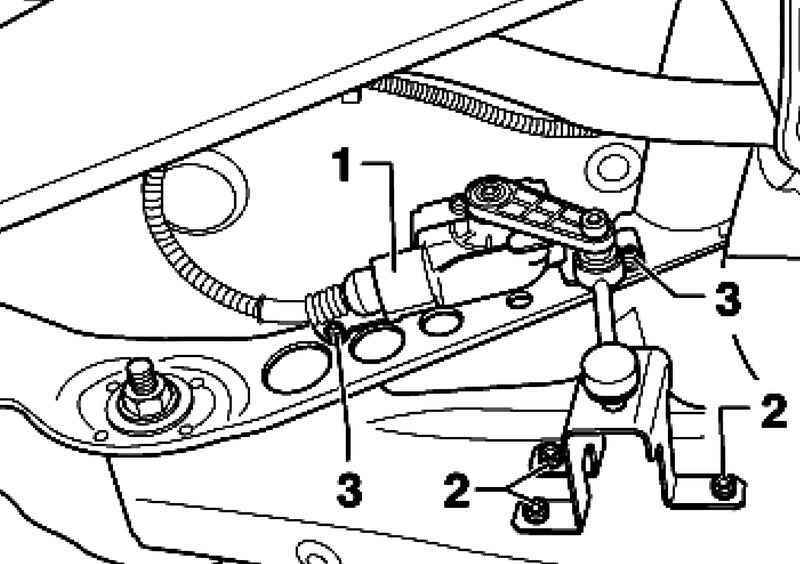

Рис. 4.68. Штекерные разъемы датчика уровня кузова

Выкрутите болты 2 и 3 (рис. 4.68).

Извлеките датчик.

Установка

Установка осуществляется в обратной последовательности. При этом необходимо учитывайте следующее.

Рычаг датчика должен быть направлен в направлении движения наружу.

После замены выполните базовую регулировку фар.
