4.3.6. Снятие и установка поперечной тяги

Снятие
Снимите колесо.
Снимите винтовую пружину.

Соединительная тяга и стабилизатор

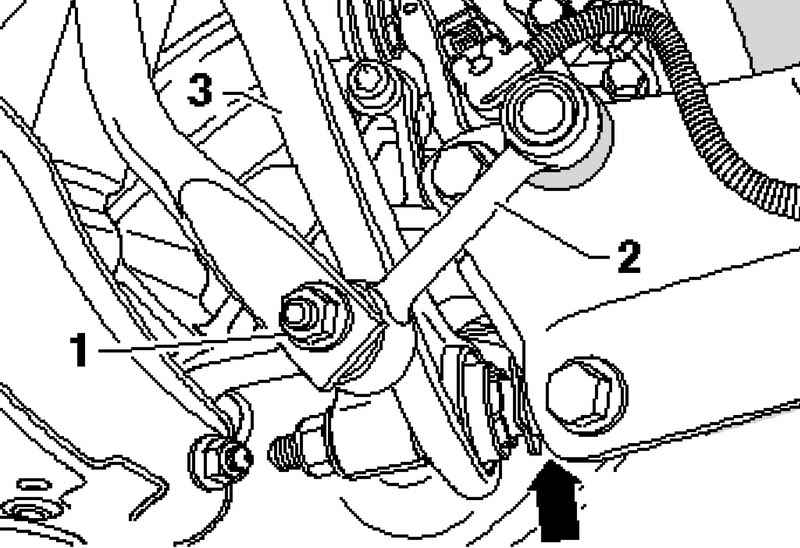

Рис. 4.71. Соединительная тяга и стабилизатор

Открутите гайку 1 и вытяните соединительную тягу 2 из стабилизатора (рис. 4.71).
Выкрутите болт поперечной тяги 3.

Болты крепления скобы стабилизатора

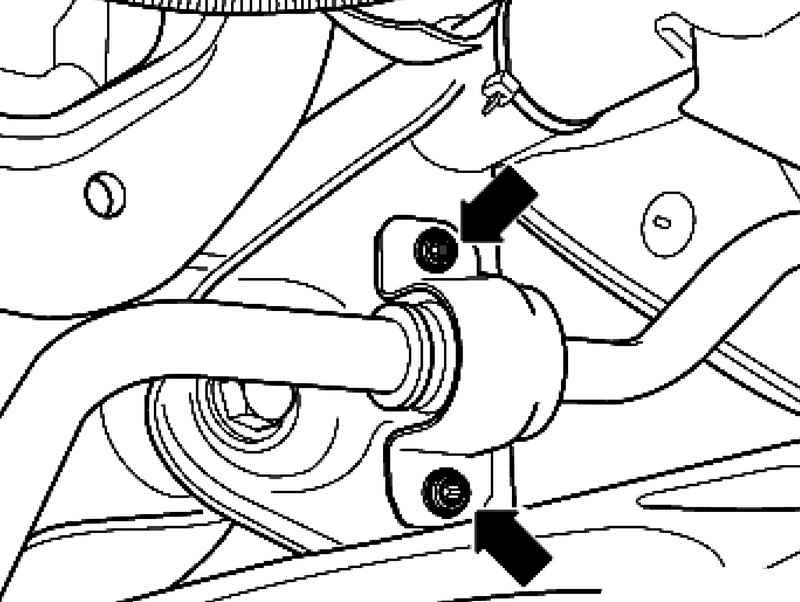

Рис. 4.72. Болты крепления скобы стабилизатора

Выкрутите болты скобы стабилизатора (рис. 4.72).
Открутите гайку и извлеките болт в направлении назад.

Болт крепления поперечной тяги

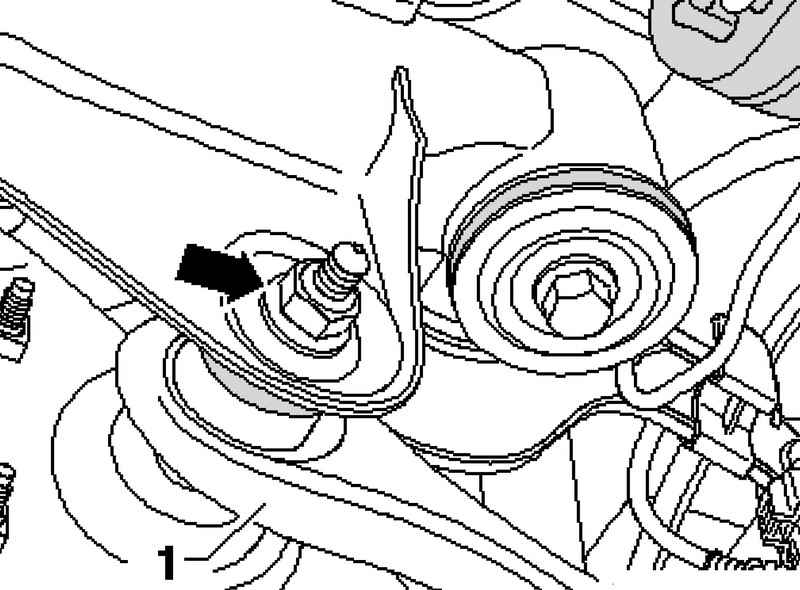

Рис. 4.73. Болт крепления поперечной тяги

Извлеките поперечную тягу 1 (рис. 4.73).

Установка
Установите поперечную тягу на автомобиль и прикрутите болты от руки.
Прикручивать поперечную рулевую тягу следует, только когда будет достигнут размер «a».
Прикрутите поперечную рулевую тягу 1 к подрамнику и затяните новую гайку.
Затяните болты скобы стабилизатора.
Выкрутите болт поперечной тяги 3.

ПРИМЕЧАНИЕ
Следите за тем, чтобы между гайкой и корпусом колесного подшипника была установлена шайба.

Вставьте соединительную тягу 2 в стабилизатор и затяните гайку 1.
Установите винтовую пружину.
Установите и прикрутите колесо.
Отрегулируйте углы установки колес
