4.3.9. Снятие и установка винтовой пружины

Снятие
Снимите колесо.
Вставьте стяжку пружины 3.

ВНИМАНИЕ
Следите за правильным положением пружины в держателе пружины (опасность получения травмы).

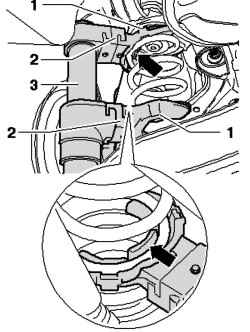

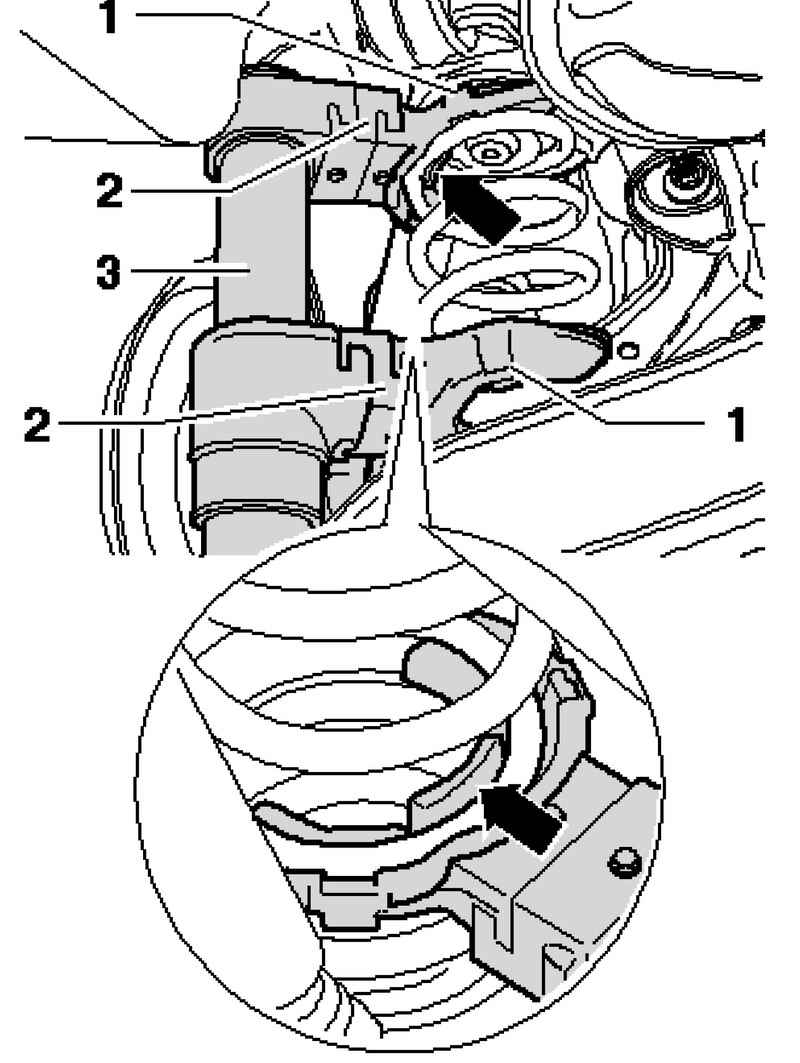

Установка инструментов для стяжки пружины
Рис. 4.82. Установка инструментов для стяжки пружины: 1 – держатель пружины; 2 – адаптер; 3 – стяжка пружин

Для скручивания стяжки пружин используйте ключ или переключаемую трещотку (рис. 4.82).
Пружину сжимайте до тех пор, пока не станет возможным ее извлечение.
Снимите пружину.

Установка
При установке учитывайте монтажное положение.

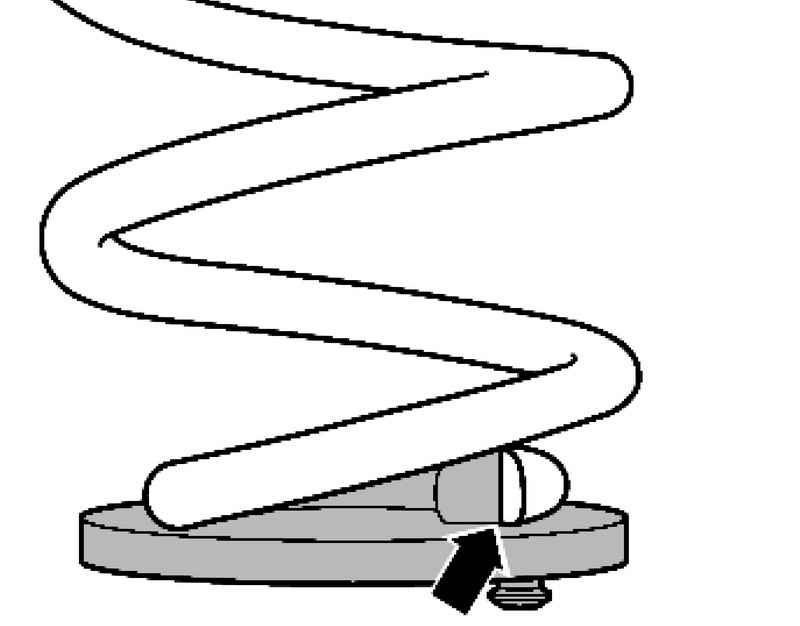

Монтажное положение пружины
Рис. 4.83. Монтажное положение пружины

Начало пружины должно быть прижато к упору нижней опоры пружины (рис. 4.83).
Установите пружину вместе с опорой.
На нижней опоре пружины есть цапфа.

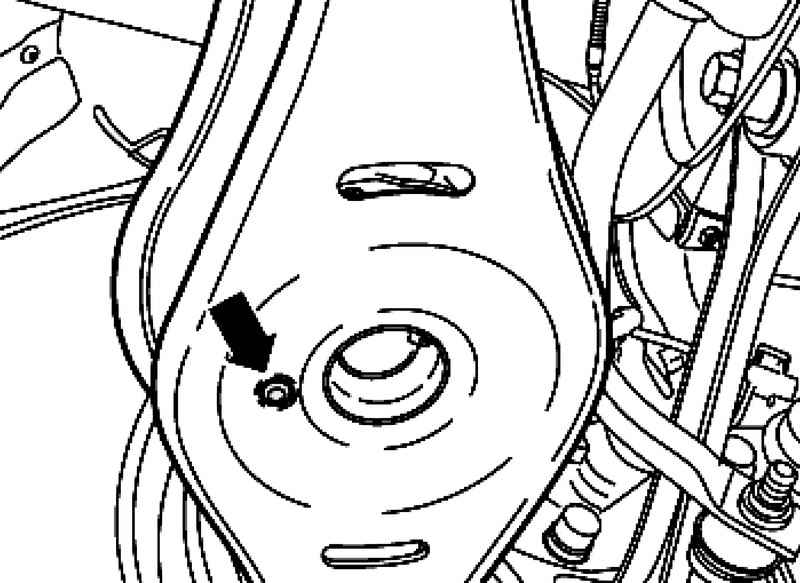

Установка цапфы
Рис. 4.84. Установка цапфы

Цапфу вставьте в отверстие нижнего поперечного рычага (рис. 4.84).
Затем установите верхнюю опору в верхний конец пружины.
Разожмите пружину, при этом установите верхнюю опору пружины на выступ кузова.
Извлеките стяжку пружины.
Установите и прикрутите колесо.
