5.3.1. Снятие и установка рулевого колеса

Снятие

Снимите модуль подушки безопасности водителя.

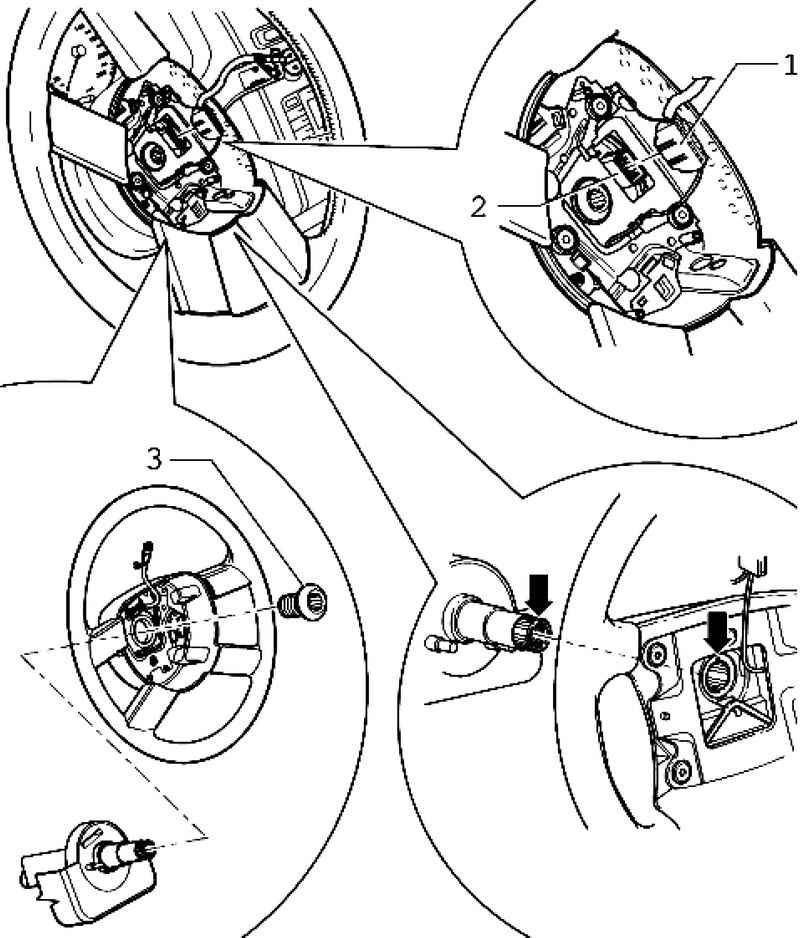

Рис. 5.7. Снятие рулевого колеса

Отсоедините штекерное соединение 1 и 2 вито пружины (рис. 5.7).

Поверните рулевое колесо в среднее положение (колеса стоят прямо).

Выкрутите винт 3 и стяните рулевое колесо с колонки.

Установка

Установите рулевое колесо на колонку.

Центровые метки рулевого колеса и колонки должны совпадать.

Введите разъемное контактное соединение датчика угла поворота рулевого колеса в предусмотренное для этого отверстие в основании рулевого колеса.

Соедините штекер 1 с контактом 2 датчика угла поворота рулевого колеса.

Закрепите рулевое колесо болтом 3, моменты затяжки.

Поставьте на болт керновую метку.

Болт можно использовать пять раз.
