5.3.5. Снятие и установка опорного кронштейна

Снятие
Снимите рулевую колонку.
Снимите комбинацию приборов.

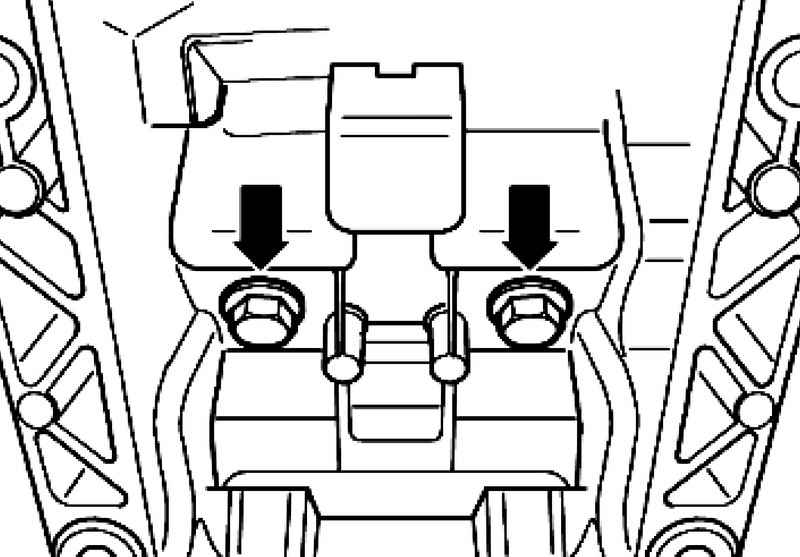

Болты под консолью
Рис. 5.15. Болты под консолью

Выкрутите болты под консолью (рис. 5.15).

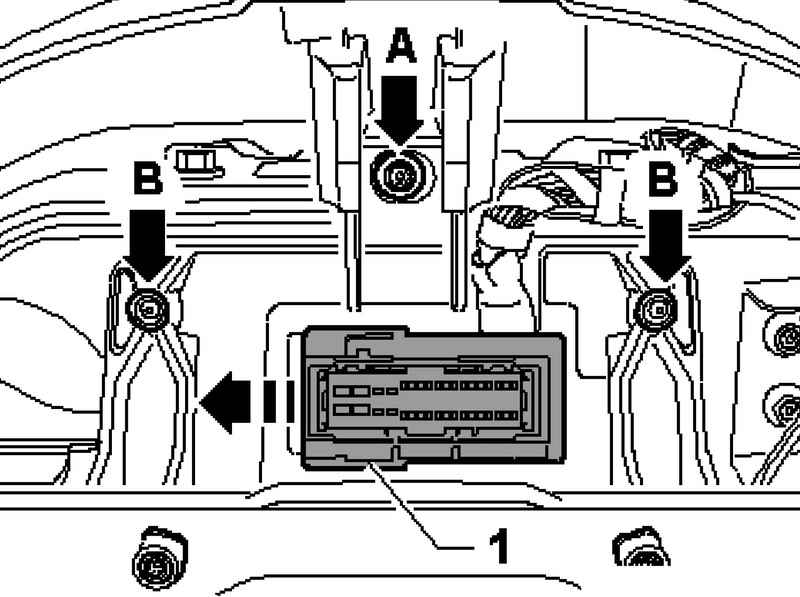

Извлечение штекера
Рис. 5.16. Извлечение штекера

Сдвиньте штекер 1 в направлении и извлеките его из приемного гнезда в опорном кронштейне (рис. 5.16).
Выкрутите болт А.
Выкрутите болты В крепления консоли к кузову.

ПРИМЕЧАНИЕ
Болты В ввинчены со стороны поперечной балки.

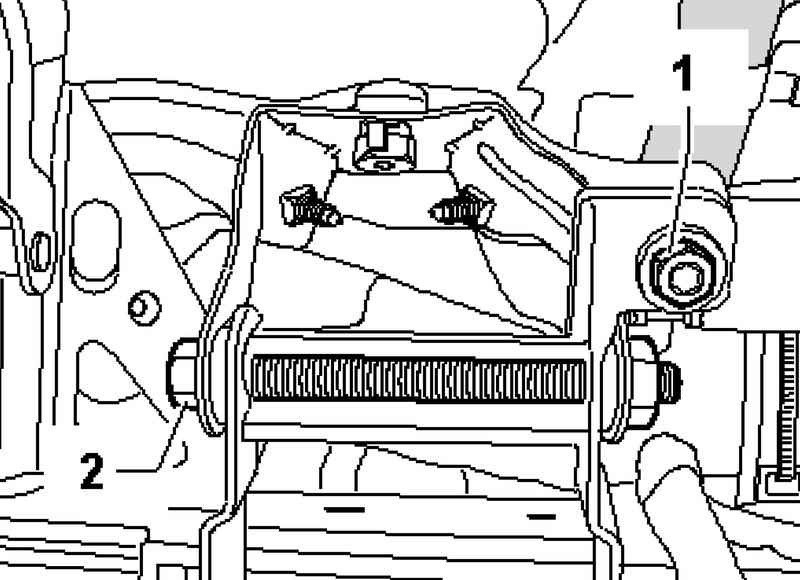

Болты крепления опорного кронштейна
Рис. 5.17. Болты крепления опорного кронштейна

Выкрутите болты 1 и 2 и снимите опорный кронштейн с кузова (рис. 5.17).

Установка
Вставьте опорный кронштейн и вкрутите болты 1 и 2.
Закрутите болты В.

ПРИМЕЧАНИЕ
Болты В вкручиваются со стороны поперечной балки.

Вкрутите болт А.
Вставьте штекер 1 в приемное гнездо в опорном кронштейне и сдвиньте его против до упора.
Закрутите болты под консолью.
Установите рулевую колонку.
Установите комбинацию приборов.
После этого выполните базовую настройку датчика угла поворота рулевого колеса с помощью тестера.
