3.7. Привод механизма газораспределения

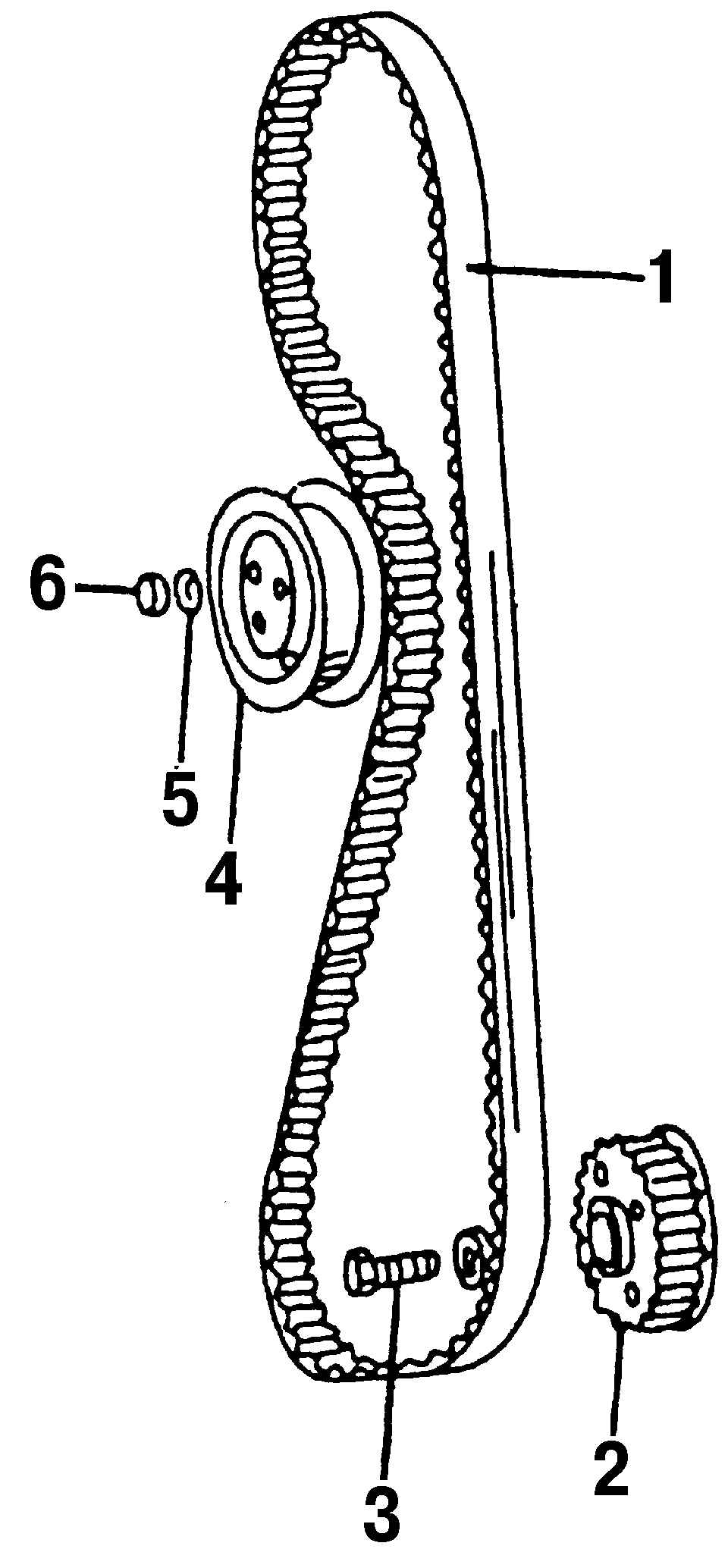

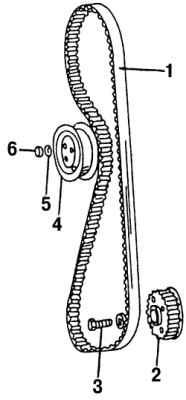

Рис. 103. Зубчатый приводной ремень с устройством для натяжения ремня и зубчатым колесом коленчатого вала: 1 — зубчатый приводной ремень; 2 — зубчатый шкив коленчатого вала; 3 — болт, 80 Н·м; 4 — натяжное приспособление зубчатого приводного ремня; 5 — шайба; 6 — гайка, 45 Н·м

Привод распределительного вала осуществляется зубчатым ремнем 1 (см. рис. 103) от зубчатого шкива 2, установленного на коленчатом валу. Этим же ремнем приводится во вращение и шкив промежуточного вала.

Натяжение ремня регулируется установленным натяжным роликом с регулируемым эксцентриком.

Зубчатый ремень имеет срок службы до 100 000 км.
