6.1.24. Отсоединение педали тормоза от усилителя тормозов

ВНИМАНИЕ Ходу педали тормоза не должны мешать дополнительные напольные коврики.

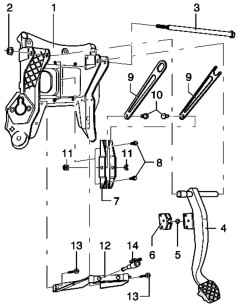

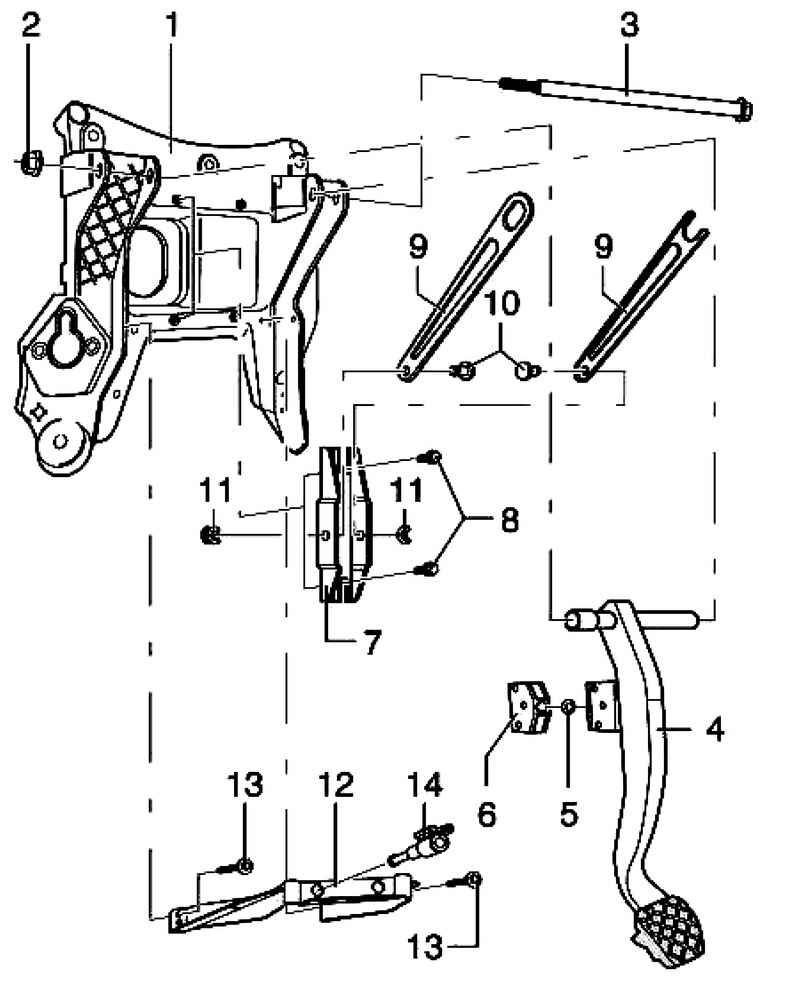

Рис. 6.57. Педаль тормоза (для автоматической коробки передач): 1 – опорный кронштейн педального узла; 2 – шестигранная гайка, самоконтрящаяся, 20 Н·м; 3 – палец; 4 – педаль тормоза; 5 – вкладыш подшипника; 6 – опорное крепление; 7 – опора; 8 – болт с шестигранной головкой, 8 Н·м; 9 – шарнирная опора; 10 – болт; 11 – стопорная шайба; 12 – скоба; 13 – болт с шестигранной головкой, 8 Н·м; 14 – включатель стоп-сигнала и датчик педали тормоза

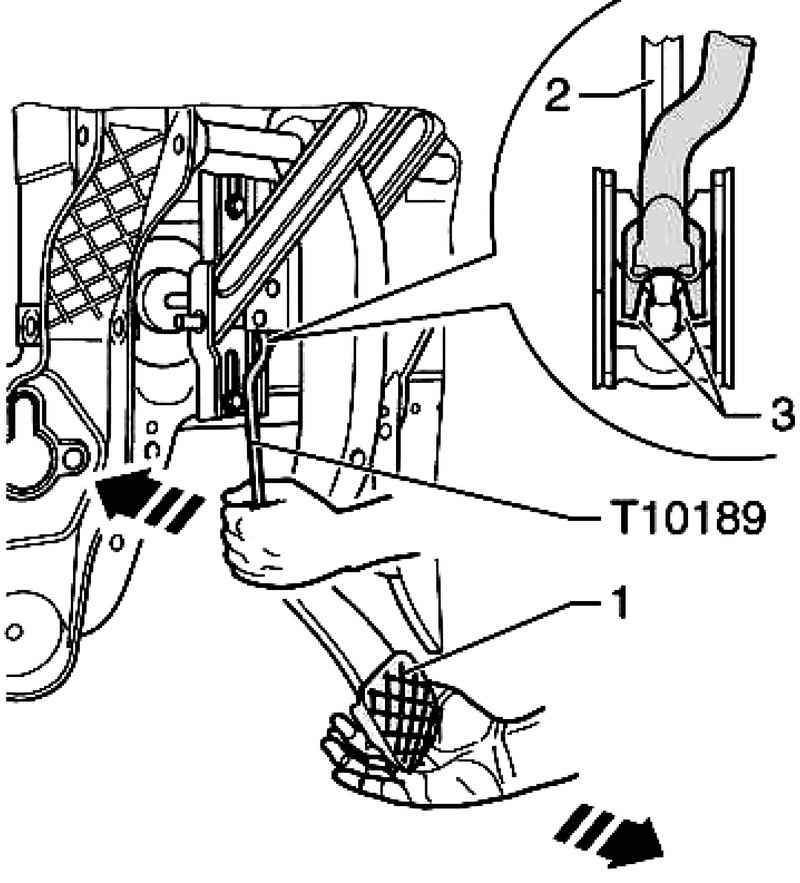

Рис. 6.58. Установка инструмента: 1 – педаль тормоза; 2 – нажимная штанга; 3 – фиксаторные язычки

Установите инструмент T10189 на крепление нажимной штанги в педали тормоза и опорный кронштейн (рис. 6.58).

Сначала немного нажмите на педаль тормоза в направлении усилителя тормозов и держите в этом положении.

После этого надавите инструментом T10189 в направлении усилителя тормозов, при этом придерживайте педаль тормоза (педаль не должна двигаться в этот момент назад). Таким образом фиксаторные язычки 3 крепления отжимаются шаровой головкой нажимной штанги 2 (рис. 6.58).

Нажмите инструментом T10189 дальше в направлении усилителя тормозов и одновременно потянуть педаль тормоза в направлении сиденья водителя. (Тем самым педаль тормоза отходит от шаровой головки нажимной штанги).
