13.7. Компрессор кондиционера

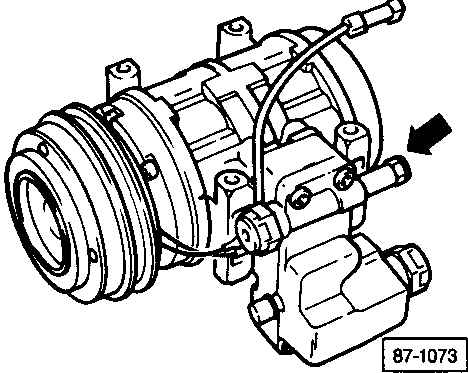

Компрессор кондиционера с выпускным клапаном высокого давления

С ноября 1987 года компрессоры воздушных кондиционеров, оснащенные выпускным клапаном, устанавливаются на автомобили Ауди-80/ 90 с 4-цилиндровыми двигателями.

С началом установки этих компрессоров выпускной клапан высокого давления на конденсаторе был удален.

Предупреждение

Если во время ремонта Вы производите замену компрессора или конденсатора, убедитесь, что в системе охлаждения остался хотя бы один выпускной клапан.

Компрессор кондиционера (модели с 4-цилиндровым двигателем)

1. 32 Н.м.
2. 32 Н.м.
3. Кронштей компрессора воздушного кондиционера
4. 32 Н.м.
5. Шланг высокого давления хладагента

6. 32 Н.м.
7. 32 Н.м.
8. Зажим
9. 32 Н.м.
10. Шланг низкого давления хладагента
11. 32 Н.м.

Предупреждение

Обязательно спускайте хладагент из системы охлаждения кондиционера прежде, чем ослаблять соединения шлангов и прочее.

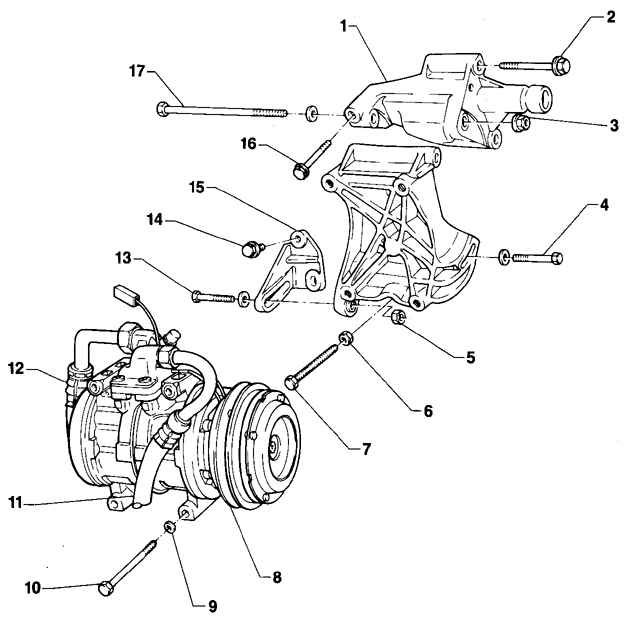

Компрессор кондиционера (модели с 5-цилиндровым двигателем)

1. Кронштейн
2. Болт с шайбой, 45 Н.м.
3. Самозажимная гайка, 45 Н.м.
обязательно заменяйте
4. 22 Н.м.
5. Самозажимная гайка, 22 Н.м.
обязательно заменяйте
6. Гайка
7. Болт
предназначен для регулировки натяжения ремня

8. Компрессор и муфта кондиционера
9. Шайба
10. 22 Н.м.
11. Шланг высокого давления хладагента
12. Шланг низкого давления хладагента
13. Болт
14. Болт и шайба
15. Угловой кронштейн
16. Болт и гайка, 22 Н.м.
17. Болт
