13.29. Снятие и установка антенны крыши

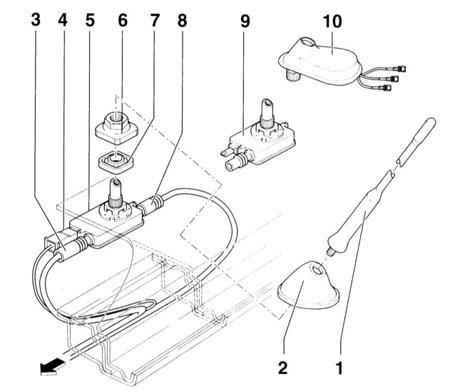

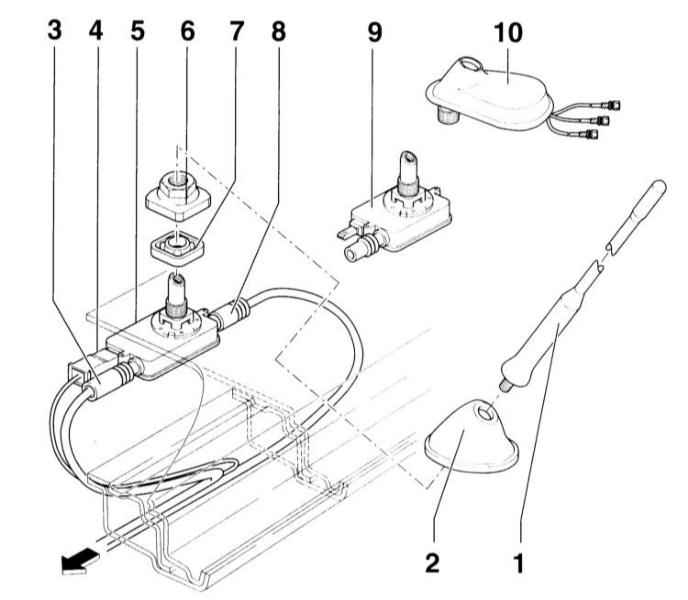

Антенна крыши

1 – антенна
2 – крышка основания антенны
3 – разъем провода антенны
4 – разъем (радиоприемник)
5 – основание антенны радиоприемника/телефона

6 – гайка
7 – уплотнение основания антенны
8 – разъем телефонного провода
9 – основание антенны радиоприемника
10 – антенна радиоприемника/телефона/системы навигации

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите задний плафон внутреннего освещения, обратитесь к подразделу Замена лампочек внутреннего освещения.
2. Снимите задний козырек на потолке, обратитесь к подразделу Снятие и установка облицовки задней части крыши.
3. Отсоедините антенну –1–.
4. Снимите вверх крышку –2–.
5. Отверните гайку –6–.
6. Снимите основание антенны (5/9) внутрь через отверстие в потолке салона.
7. Расстыкуйте штекерные соединения (3/4/8). Для этого у штекеров (3/8) сместите назад муфту.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию.
