13. Бортовое электрооборудование
Спецификации
Общие параметры
ВНИМАНИЕ  Отдельные
характеристики приведены также в тексте Главы и в случае обязательности их выполнения
выделены жирным шрифтом
Лампы накаливания 12 В
Для возможности замены лампы в любое время необходимо всегда иметь с собой
в автомобиле ящик с наиболее важными запасными лампами.
| Назначение:
| Тип
| Мощность, Вт |
| Ближний свет
| Н7
| 55 |
| Дальний свет (без противотуманных фар)
| Н1
| 55 |
| Дальний свет (с противотуманными фарами)
| Н4
| 55 |
| Стояночный свет передний
| Стеклян¬ный цоколь
| 5 |
| Сигнал поворота передний (желтые лампы)
| Байонет
| 21 |
| Боковой повторитель поворота
| Стеклян¬ный цоколь
| 5 |
| Задний фонарь
| Байонет
| 10 |
| Стоп-сигнал / задний габарит
| Байонет
| 21/5 |
| Сигнал поворота задний
| Байонет
| 21 |
| Задний туманный фонарь
| Байонет
| 21 |
| Фонарь заднего хода
| Байонет
| 21 |
| Освещение номерного знака
| Софит
| 5 |
| Дополнительный стоп-сигнал (10 шт.)
| Стеклян¬ный цоколь
| 2.3 |
| Освещение багажника (2 шт.)
| Стеклян¬ный цоколь
| 5 |
| Лампа подсветки чтения (2 шт.)
| Стеклян¬ный цоколь
| 5 |
| Освещение салона переднее
| Софит
| 10 |
| Освещение салона заднее
| Софит
| 10 |
Расположение реле и предохранителей
Расположение реле и предохранителей может отличаться в зависимости от оборудования
автомобиля и года изготовления.
Реле расположены на плате, позади левой
крышки в районе расположения ног, под панелью приборов. У автомобилей с большим
объемом оборудования позади платы реле находится коробка дополнительных реле.

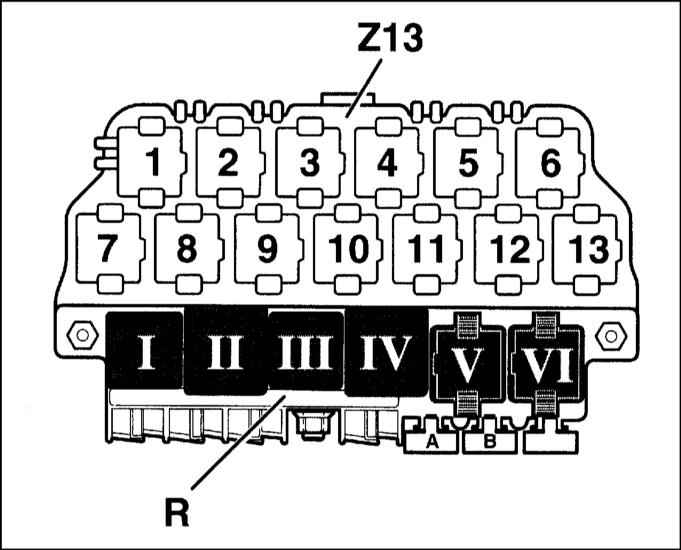

Плата реле -R- (реле показаны темным цветом)
| № реле | Потребитель | | I
| реле звукового сигнала двойного тона | | II
| разгрузочное реле Х-контакта | | III | реле
автоматики интервалов стеклоочистителя | | IV | реле
топливного насоса или реле свечей накаливания | | V | реле
системы впрыска дизельного двигателя | | VI | реле
противотуманных фар | | A | предохранитель
электрического обогрева сиденья | | B | свободно
| | C | предохранитель электрического стеклоподъемника
|
Коробка дополнительных реле -Z13- над платой реле
| 1 | Реле звукового сигнала | | 2
| Реле контрольного прибора ламп заднее | | 3
| Реле контрольного прибора ламп заднее | | 4
| Прибор управления прикрытия зеркала | | 5
| Прибор управления прикрытия зеркала | | 6
| Разделительное реле телефона | | 7 | Свободно
| | 8 | Свободно | | 9
| Свободно | | 10 | Свободно
| | 11 | Реле блокировки стартера и фонаря
заднего хода | | 12 | Реле фароочистителя
| | 13 | Реле свободного хода вентилятора
радиатора (кондиционер) |

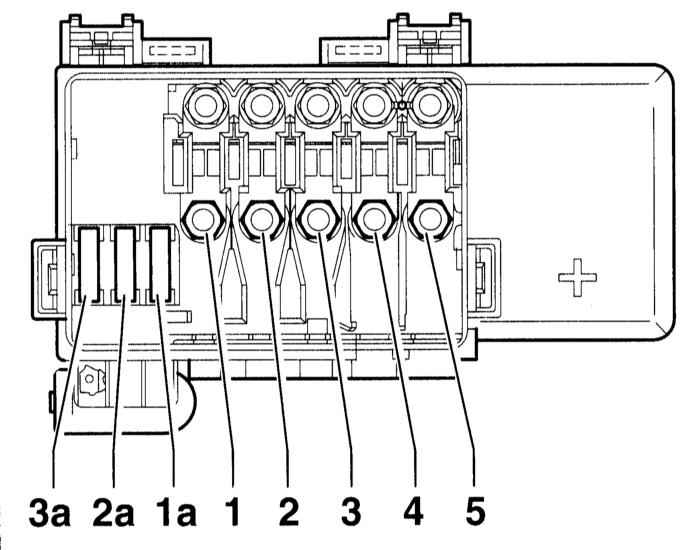

Главный блок предохранителей
Расположение предохранителей главного блока предохранителей
1 S131 Подогрев свечей накаливания
(дизельный двигатель)
2 S132 Система управления двигателя
3 S133 Вентилятор
охлаждающей жидкости 2
4 S134 Салон | 5
S138 Генератор
1а S162 ABS (гидронасос)
2а S163 ABS (клапаны)
3а S164
Вентилятор охлаждающей жидкости |
Цветовая маркировка
предохранителей
| Ток, А | Цвет предохранителя | | 5
| Бежевый | | 7.5 | Коричневый
| | 10 | Красный | | 15
| Синий | | 20 | Желтый |
| 25 | Белый | | 30 | Зеленый

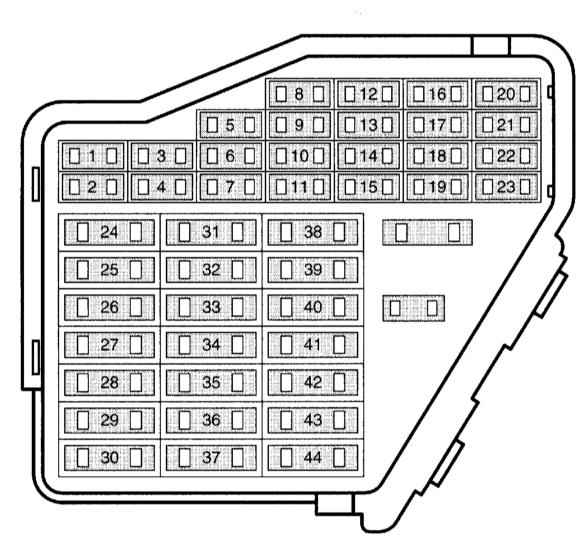

| Расположение предохранителей в коробке
Расположение предохранителей зависит от оборудования автомобиля
и года его выпуска. Расположение предохранителей приведено на крышке блока предохранителей.
| № | Ток, А | Предохранитель |
| 1 | 10 | Обогрев сопел стеклоомывателя,
обогрев зеркала наружного вида | | 2 | 10
| Указатели поворотов | | 3 | 5
| Освещение вещевого ящика | | 4 | 5
| Освещение номерного знака | | 5 | 7.5
| Электрооборудование комфорта, регулировка скорости, обогрев сидений,
кондиционер | | 6 | 5 | Единый
замок | | 7 | 10 | Фонари заднего
хода | | 8 | 5 | Телефон/телематика
| | 9 | 5 | Прибор управления
ABS | | 10 | 10 | Управление
двигателем: бензиновый двигатель | | 11 | 5
| Блок панели приборов, электромагнит блокировки селектора для АТ
| | 12 | 7.5 | Электропитание
самодиагностики, телефон, навигационная система | | 13
| 10 | Стоп-сигналы | | 14
| 10 | Освещение салона, единый замок | |
| 5 | Светильник салона | | 15
| 5 | Блок панели приборов, АТ, автоматически затемняемое
внутреннее зеркало | | 16 | 10 | Электромагнитная
муфта, выбег вентилятора охлаждения радиатора, стеклоомыватель | | 17
| 7.5 | Обогреваемый дверной замок | | 18
| 10 | Дальний свет правый | | 19
| 10 | Дальний свет левый | | 20
| 10 | Ближний свет правый, регулировка дальности
света | | 21 | 10 | Ближний
свет левый | | 22 | 5 | Габаритный
и стояночный огонь правый | | 23 | 5 | Габаритный
и стояночный огонь левый | | 24 | 20 | Стеклоочиститель,
водяной насос | | 25 | 25 | Вентилятор
свежего воздуха, циркуляционная вентиляция, кондиционер | | 26
| 20 | Обогрев заднего стекла, обогрев зеркала |
| 27 | 10 | Очиститель заднего
стекла | | 28 | 15 | Топливный
насос | | 29 | 15 | Управление
двигателем: бензиновый двигатель | | | 10
| Управление двигателем: дизельный двигатель | | 30
| 20 | Сдвижная панель крыши | | 31
| 20 | Автоматическая трансмиссия | | 32
| 10 | Управление двигателем: бензиновый двигатель
| | 30 | | Управление двигателем:
дизельный двигатель | | 33 | 20 | Фароочиститель
| | 34 | 10 | Управление двигателем
| | 35 | 30 | Розетка прицепа
(положительный длительный плюс) | | 36 | 15
| Противотуманная фара и туманный фонарь | | 37
| 10 | S-контакт, клемма 86 (радио) | | 38
| 15 | Освещение багажника, единый замок, стеклоподъемники
| | 39 | 15 | Аварийная сигнализация
| | 40 | 20 | Звуковой сигнал
| | 41 | 15 | Прикуриватель
| | 42 | 25 | Радиоприемник
| | 43 | 10 | Управление двигателем
| | 44 | 15 | Обогрев сиденья
|
ВНИМАНИЕ
Предохранители в коробке предохранителей обозначаются с места 23 на схеме расположения
номером 223, предохранитель 24 номером 224 и т.д.
Прочие предохранители, а также расположение реле приведены в Разделе „Электрические
схемы“.
Усилия затягивания резьбовых соединений
Моменты
затяжки крепежа приведены также в тексте Главы и на некоторых иллюстрациях*.
*Выделенные в тексте жирным шрифтом моменты затяжки подлежат точному соблюдению;
не выделенные жирным шрифтом усилия приведены лишь ориентировочно
Автомобили
данной марки оборудованы 12 В системой электрооборудования с заземлением по отрицательному
полюсу. Питание всех осветительных приборов и электрических агрегатов осуществляется
от батареи свинцово-кислотного типа, подзаряжаемой от генератора переменного тока.
Данная Глава посвящена описанию процедур обслуживания и ремонта некоторых
компонентов системы бортового электрооборудования, к числу которых относятся кроме
конкретных рассмотренных ниже также все осветительные приборы и не связанные непосредственно
с двигателем электрические аксессуары. Кроме того, рассмотрены процедуры диагностики
неисправностей электрооборудования общего порядка.
ВНИМАНИЕ
При выполнении любых работ по ремонту и обслуживанию
компонентов системы электрооборудования необходимо в обязательном порядке предварительно
отсоединять отрицательный провод от батареи во избежание получения электротравмы
и/или возгорания.
|
