6.2.10. Снятие и установка стартера

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный кабель (–) аккумуляторной батареи при выключенном зажигании.

ВНИМАНИЕ

Вследствие этого стирается информация из электронных блоков памяти, как например, код радиоприемника. Без кода радиоприемник может быть включен только изготовителем или СТО AUDI. Поэтому ознакомьтесь с материалами подраздела Ввод кода радиоприемника.

Дизельный двигатель

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите аккумуляторную батарею, обратитесь к подразделу Снятие и установка аккумуляторной батареи.

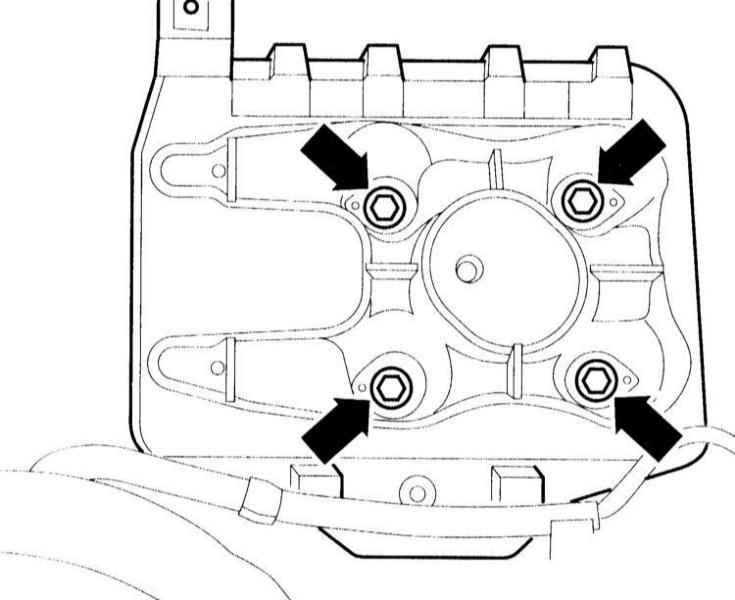

	2. Отверните болты крепления и снимите консоль аккумуляторной батареи (стрелки на иллюстрации).
Все автомобили

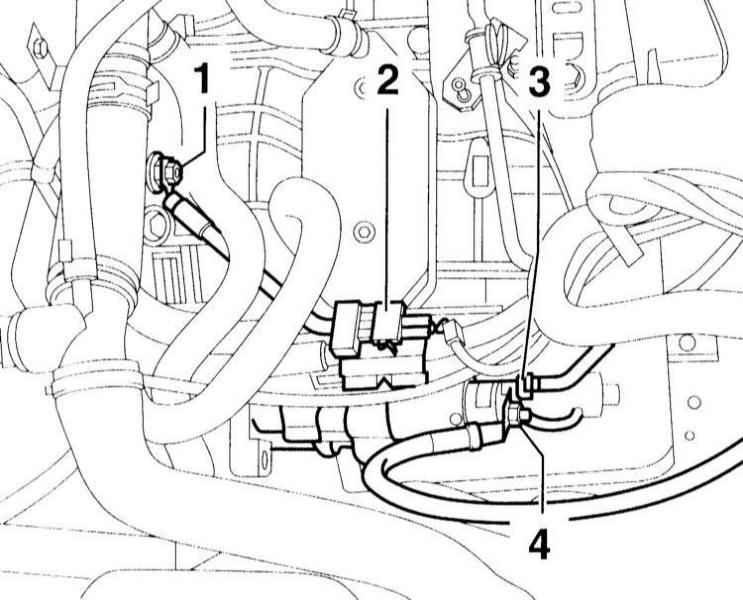

	3. Отсоедините провод –1–.
4. Расстыкуйте разъем –2– и выньте из держателя.
5. Отсоедините провод –4– и расстыкуйте разъем –3–.
6. Выньте провода из направляющей.

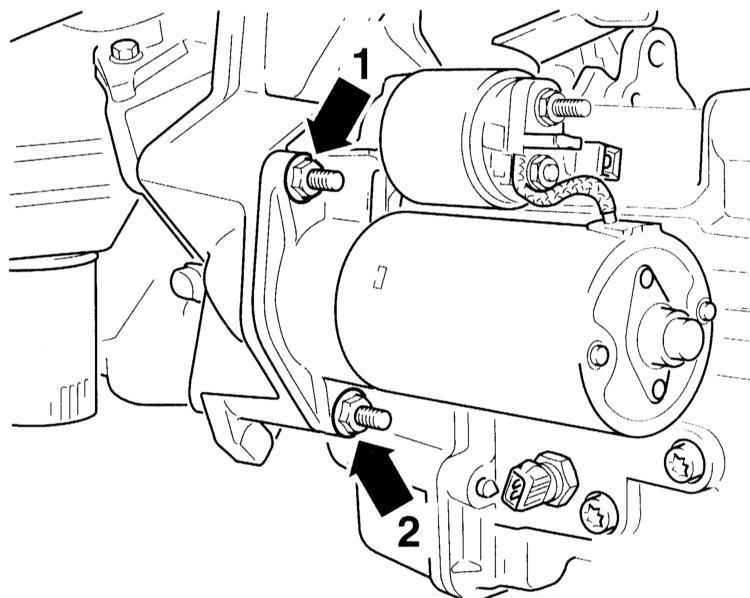

	7. Выверните верхний болт крепления стартера –1–.
8. Снимите шумопоглощающий элемент в центре.

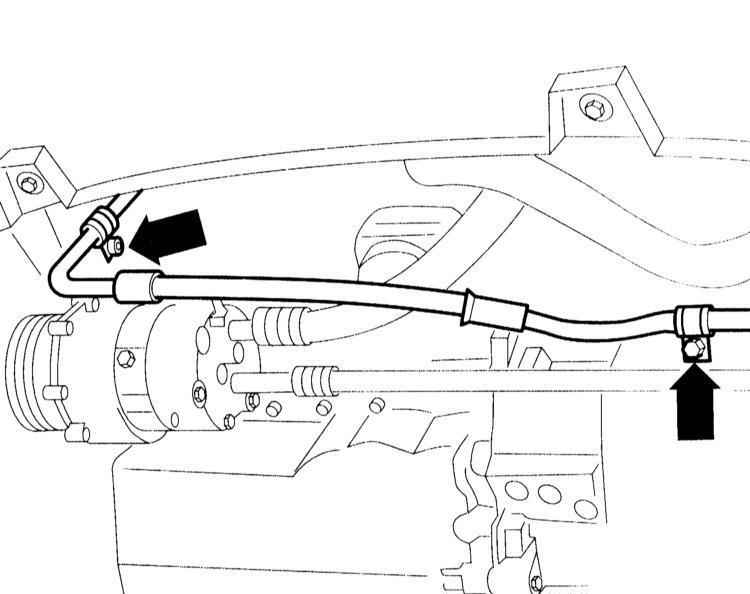

	9. Отсоедините напорный трубопровод гидроусилителя руля от держателя (стрелка справа на иллюстрации).
	10. Выверните нижний болт крепления стартера –2– .
11. Выньте стартер вниз.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите стартер и закрепите его к КПП моментом 65 Н м.
2. Закрепите трубопровод давления гидроусилителя руля моментом 20 Н м.
3. Присоедините электрический провод клеммы 30 к стартеру и закрепите моментом 16 Н м.
4. Состыкуйте разъем клеммы 30.
5. Установите центральный шумопоглощающий элемент.
6. Дизельный двигатель: Закрепите консоль аккумуляторной батареи и установите батарею, обратитесь к подразделу Снятие и установка аккумуляторной батареи.
7. Присоедините кабель массы (–) аккумуляторной батареи. Внимание: Активизируйте высотную автоматику электрического стеклоподъемника, а также установите часы и введите код магнитолы, обратитесь к подразделу Снятие и установка аккумуляторной батареи и Ввод кода радиоприемника.
