3.10.1. Автомобили с четырехцилиндровыми двигателями
|
Рис. 2.17. Расположение кожуха воздушного фильтра и шланга воздухозаборника: 1 – кожух; 2 – шланг воздухозаборника
|
Снимите кожух воздушного фильтра ( рис. 2.17).
Снимите шланг воздухозаборника 2 (см. рис. 2.17)
|

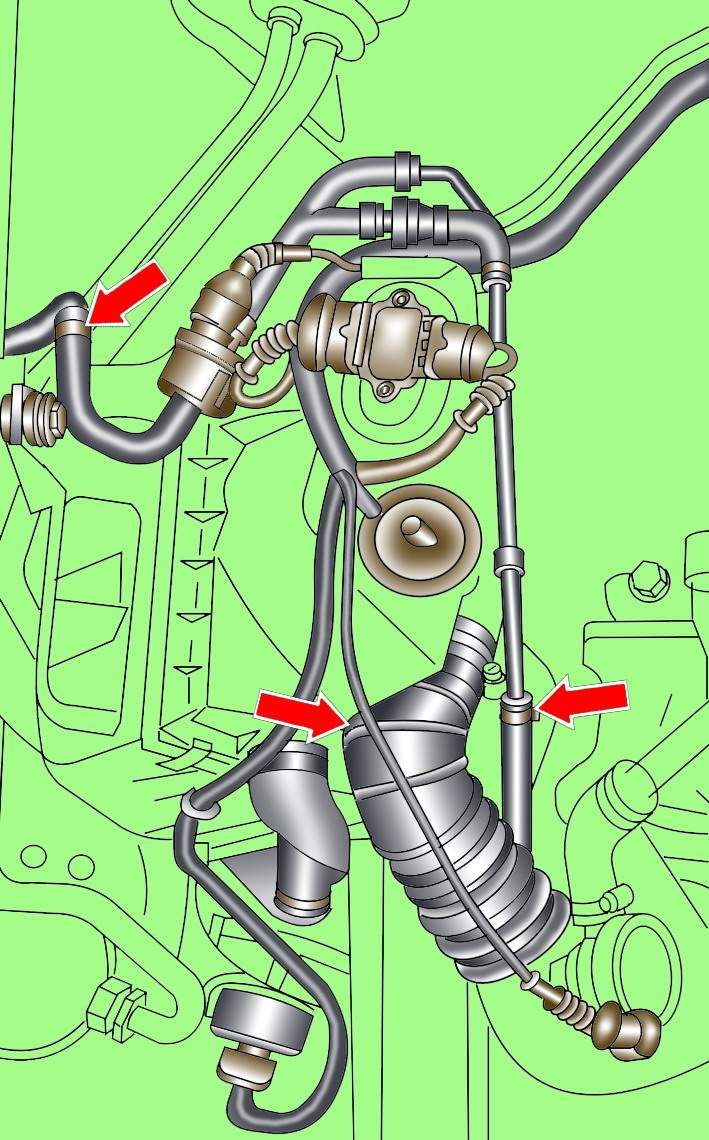

Рис. 2.18. Расположение мест соединения шлангов и воздушного патрубка на автомобилях с четырехцилиндровыми бензиновыми двигателями
|
На автомобилях с четырехцилиндровыми бензиновыми двигателями отсоедините шланги и воздушный патрубок ( рис. 2.18).
|
Рис. 2.19. Расположение фиксаторов крепления крышки воздушного фильтра и хомута крепления воздушного патрубка: 1 – фиксатор; 2 – хомут
|
Освободите фиксаторы 1 ( рис. 2.19) и отведите крышку воздушного фильтра в сторону. При необходимости, ослабьте хомут 2 и отсоедините от крышки воздушный патрубок.
Извлеките старый фильтрующий элемент из корпуса воздушного фильтра.
Соблюдая осторожность, очистите внутренние поверхности крышки и корпуса воздушного фильтра.
Установите фильтрующий элемент в корпус воздушного фильтра.
Установите крышку воздушного фильтра и закрепите ее фиксаторами 1 (см. рис. 2.19).
Подсоедините шланги и воздушный патрубок (см. рис. 2.18).
Подсоедините шланг воздухозаборника 2 (см. рис. 2.17)
Установите кожух воздушного фильтра (см. рис. 2.17).
|
