3.10.2. Автомобили с шестицилиндровыми двигателями

Снимите кожух воздушного фильтра.
Снимите шланг воздухозаборника 2.

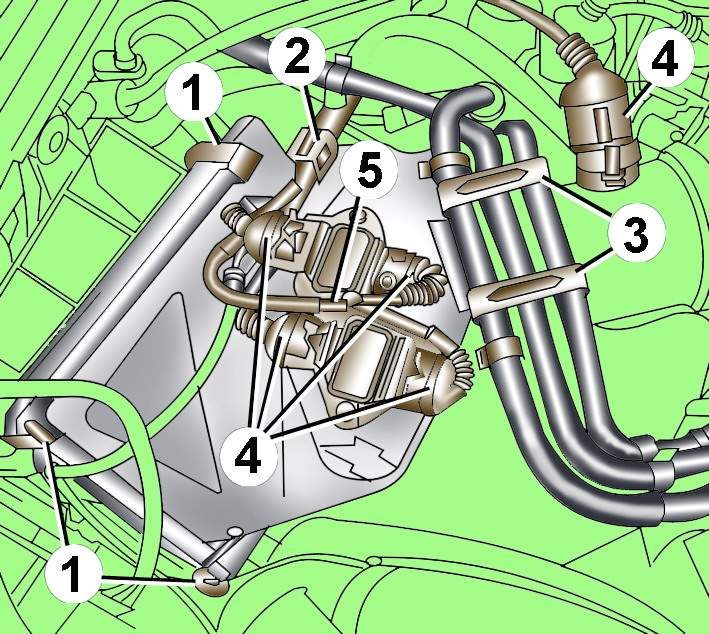

Расположение электрических разъемов (4) зажима (5) и фиксаторов (2) проводов, зажимов (3) крепления топливопроводов, шлага и фиксаторов крышки воздушного фильтра на автомобилях с шестицилиндровыми двигателями
Рис. 2.20. Расположение электрических разъемов (4) зажима (5) и фиксаторов (2) проводов, зажимов (3) крепления топливопроводов, шлага и фиксаторов крышки воздушного фильтра на автомобилях с шестицилиндровыми двигателями


Отсоедините пять электрических разъемов 4 (рис. 2.20) и освободите зажим проводов 5.
Освободите провода из фиксаторов 2.
Откройте два зажима 3 крепления топливопроводов.
Отсоедините воздушный патрубок, освободите фиксаторы 1 и снимите крышку воздушного фильтра.
Извлеките старый фильтрующий элемент из корпуса воздушного фильтра.
Соблюдая осторожность, очистите внутренние поверхности крышки и корпуса воздушного фильтра.
Установите фильтрующий элемент в корпус воздушного фильтра.

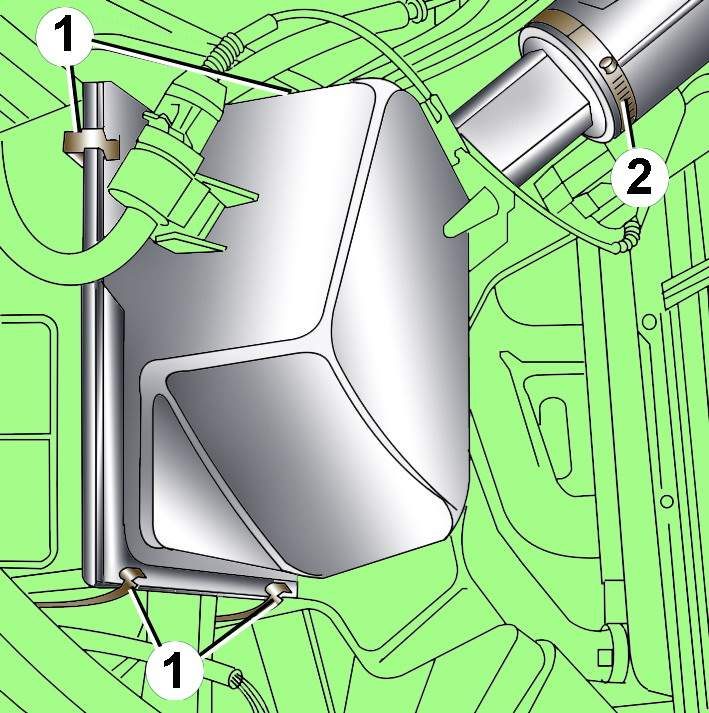

Расположение фиксаторов крепления крышки воздушного фильтра и хомута крепления воздушного патрубка
Рис. 2.19. Расположение фиксаторов крепления крышки воздушного фильтра и хомута крепления воздушного патрубка: 1 – фиксатор; 2 – хомут


Установите крышку воздушного фильтра и закрепите ее фиксаторами 1 (см. рис. 2.19).
Установите на место топливопроводы, провода и подсоедините электрические разъемы (см. рис. 2.20).

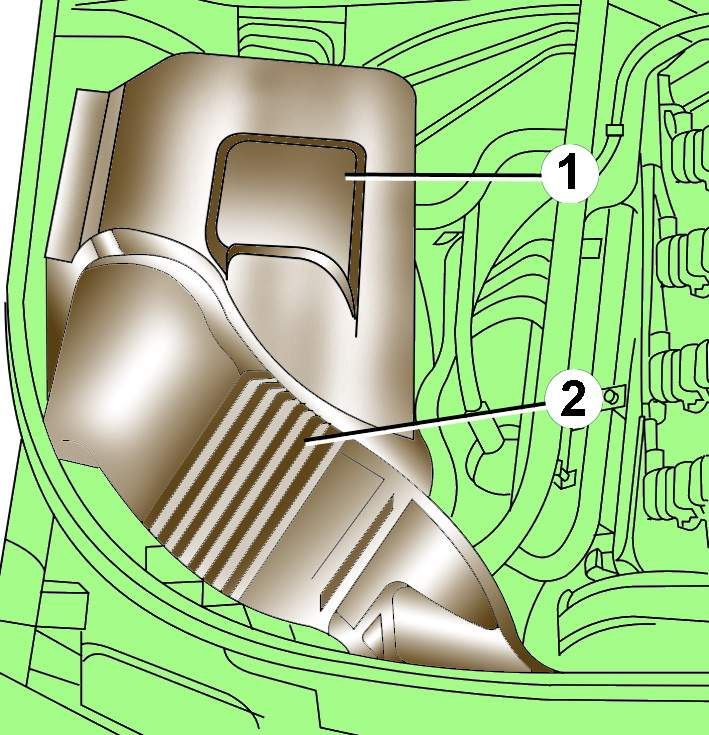

Расположение кожуха воздушного фильтра и шланга воздухозаборника
Рис. 2.17. Расположение кожуха воздушного фильтра и шланга воздухозаборника: 1 – кожух; 2 – шланг воздухозаборника


Подсоедините шланг воздухозаборника 2 (см. рис. 2.17)
Установите кожух воздушного фильтра.
