9.8. Тормозные механизмы задних колес

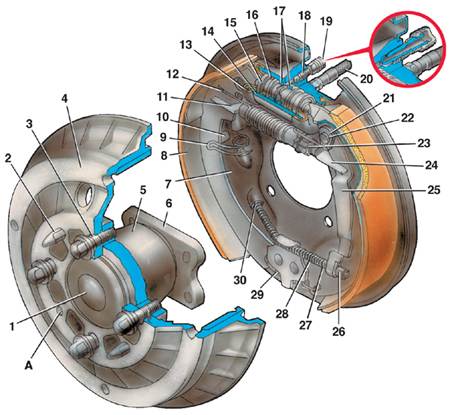

Тормозные механизмы задних колес
1 – колпачок;
2 – фиксатор;
3 – болт крепления колеса;
4 – тормозной барабан;
5 – ступица;
6 – цапфа;
7 – щит тормоза;
8 – тормозная колодка;
9 – прижимная пружина;
10 – упор;
11 – наконечник распорной планки
длинный;
12 – стяжная пружина (длинная);
13 – грязезащитный чехол;
14 – цилиндр;
15 – поршень;
16 – манжета;
17 – упорное кольцо;
18 – клапан выпуска воздуха;
19 – колпачок клапана;
20 – гибкий шланг;
21 – замковая шайба;
22 – ось;
23 – регулировочная гайка;
24 – наконечник распорной планки короткий;
25 – разжимной рычаг;
26 – наконечник троса;
27 – пружина троса;
28 – трос;
29 – стяжная пружина (короткая);
30 – разрезная шайба;
А – отверстия с резьбой для съема барабана

Тип тормозных механизмов – барабанные, с одним рабочим цилиндром и самоустанавливающимися («плавающими») колодками, с устройством для автоматического поддержания постоянного оптимального зазора между колодками и барабаном (1,4–1,7 мм). Тормозные барабаны отлиты из алюминиевого сплава с залитыми в них чугунными гильзами.

Пределы допустимых размеров и износов в основных сопряжениях деталей тормозных механизмов задних колес
Наименование деталей, мм
Предел допустимого размера, мм (после расточки)
Предел допустимого износа,
по толщине
на диаметр
Барабан тормозной
231.6 (диаметр)
Эллипсность до 0.2, конусность до 0.1
Накладка фрикционная колодки заднего колеса
1.5 (не доходя до металла колодки)
3
Поршень колесного цилиндра заднего тормоза
21.83 (диаметр)
0,1
