9.8.1. Снятие и установка тормозного барабана

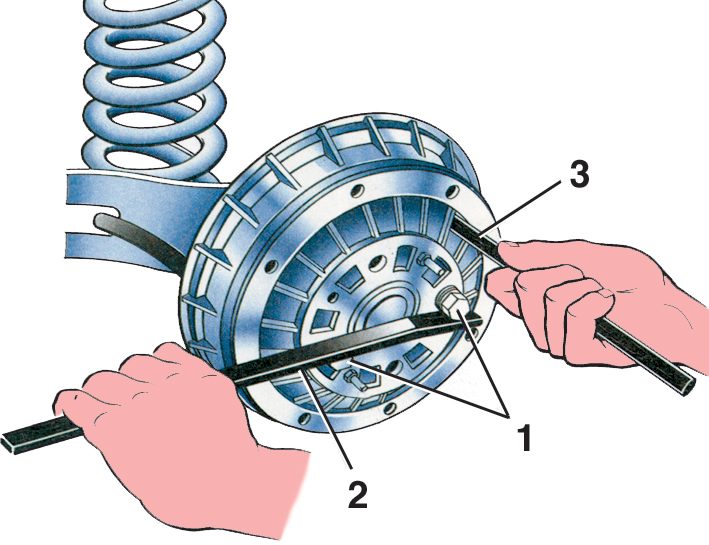

Сдвигание передней тормозной колодки на заднем тормозе при помощи стержня при значительном износе барабана с образованием у него буртика

1 – болты крепления колеса;

2 – рычаг (монтажная лопатка);

3 – стержень диаметром 8 мм

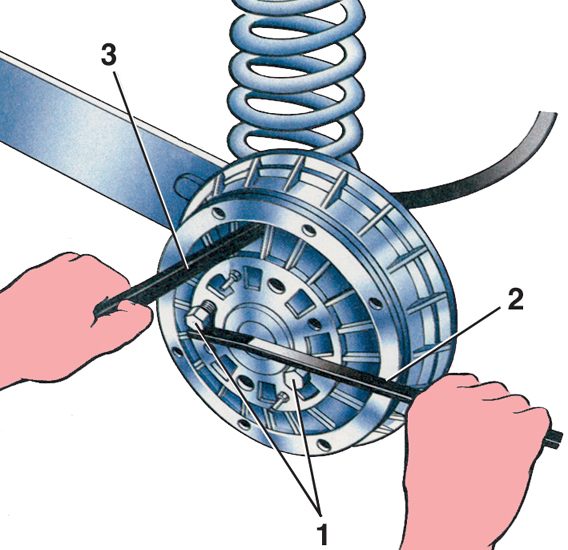

Сдвигание задней тормозной колодки на заднем тормозе при помощи трубчатой оправки при значительном износе барабана с образованием у него буртика

1 – болты крепления колеса;

2 – рычаг (монтажная лопатка);

3 – трубчатая оправка с внутренним диаметром 12 мм

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Тормозной барабан необходимо очистить от грязи и убедиться в его свободном вращении.
2. Рукоятка механизма ручного привода стояночной тормозной системы должна быть при этом в опущенном положении.
3. Вывернуть два фиксатора 2 (см. рис. Тормозные механизмы задних колес), крепящих барабан к ступице заднего колеса, и, используя в качестве съемников два болта с резьбой М8 длиной 1,5–2 см, ввернуть их в отверстия А и снять тормозной барабан.

Предупреждение

При сильной коррозии фланца барабана и ступицы это соединение необходимо смочить керосином или тормозной жидкостью и выдержать некоторое время. Во избежание повреждения барабана и деформации щита тормоза категорически запрещено бить молотком по ободу барабана или вводить отвертку между щитом и ободом барабана, используя ее как рычаг.


4. При значительном износе барабана на его рабочей поверхности образуется кольцевой выступ, препятствующий снятию барабана. В этом случае снятие барабана необходимо производить в следующем порядке.
5. Через большое отверстие во фланце барабана в отверстие «носка» передней колодки вставить стержень диаметром 8 мм.
6. Каким-либо воротком (например, монтажной лопаткой), опираясь на болты крепления колеса, повернуть тормозной барабан в сторону колесного цилиндра (см. рис. Сдвигание передней тормозной колодки на заднем тормозе при помощи стержня при значительном износе барабана с образованием у него буртика) так, чтобы переместилась колодка, сдвинув при этом кольцо автоматической регулировки зазора в рабочем цилиндре.
7. Сдвинуть в сторону рабочего цилиндра заднюю тормозную колодку, надев трубчатый конец оправки 3 (см. рис. Сдвигание задней тормозной колодки на заднем тормозе при помощи трубчатой оправки при значительном износе барабана с образованием у него буртика) на ось 22 (см. рис. Тормозные механизмы задних колес) разжимного рычага.
8. Снять резиновую заглушку 1 на щите 6 (см. рис. Детали привода стояночной тормозной системы) тормоза. Через освобожденное отверстие, опираясь на его край отверткой, необходимо вращать зубчатую регулировочную гайку 23 (см. рис. Тормозные механизмы задних колес) распорной планки против часовой стрелки, если смотреть по направлению передних колес. Гайку следует повернуть на несколько оборотов.
9. Снять тормозной барабан.
10. Осмотреть внутреннюю рабочую поверхность («зеркало») снятого барабана и проверить его эллипсность.
11. Разница замеров диаметров (максимального и минимального) не должна быть более 0,2 мм.
12. При наличии глубоких рисок или повышенной эллипсности барабан расточить, базируясь по центральному отверстию и прижимая к приспособлению вутреннюю поверхность фланца барабана.
13. С целью сохранения необходимой жесткости барабанов их нельзя растачивать более чем на 0,8 мм на сторону. После растачивания поверхность «зеркала» барабана должна иметь шероховатость не более 1,6 мкм.
14. Перед установкой тормозного барабана его привалочные поверхности, базовые отверстия и привалочные поверхности фланца ступицы колеса следует тщательно очистить от грязи, коррозии или забоин, а также слегка смазать тугоплавким и влагостойким смазочным материалом.
15. Тормозной барабан должен плотно надеваться до упора на фланец ступицы только усилием рук. При этом после установки барабан не должен иметь свободного перемещения на ступице.
